In der heutigen Welt der immer schwierigen Elektronik, leistungsstarken Prozessoren und energieintensiven industriellen Prozesse ist die Bewirtschaftung von Wärme kritischer denn je. Überhitzung kann zu einer verringerten Leistung, einer kürzeren Lebensdauer und sogar zu einem katastrophalen Versagen führen. Geben Sie das Wärmerohr ein : Ein bemerkenswert einfaches, aber unglaublich effektives passives, passives Gerät, mit dem erhebliche Wärme mit minimalem Temperaturabfall übertragen werden kann. Im Gegensatz zu festen Leitern wie Kupfer oder Aluminium, die ausschließlich auf der Leitung beruhen, nutzen Wärmerohre die Leistung der Zwei-Phasen-Wärmeübertragung-die Verdunstung und Kondensation eines Arbeitsfluids-, um thermische Leitfähigkeitsordnungen mit höherer Größenordnungen zu erreichen.
Dieser Leitfaden taucht tief in die Welt der Hitzerohrtechnologie ein. Wir werden das grundlegende Arbeitsprinzip untersuchen, die verschiedenen Arten für bestimmte Herausforderungen analysieren - von der Kühlung winziger Mikrochips bis zur Verwaltung der Wärme in Raumfahrzeugen - diskutieren die beteiligten Materialien, heben wichtige Anwendungen hervor und geben Einblicke in die Auswahl des richtigen Wärmerohrs für Ihre Anforderungen.
In seinem Kern ist ein Standard -Wärmerohr (auch als konstantes Leitfähigkeitswärmerohr oder CCHP bezeichnet) ein geschlossenes System, das eine kleine Menge Arbeitsflüssigkeit unter einem Vakuum enthält. Sein Betrieb ist ein eleganter kontinuierlicher Zyklus, der ausschließlich von Temperaturunterschieden angetrieben wird:
Komponenten:
Versiegelter Umschlag/Behälter: Ein vakuumiges Rohr, der aufgrund seiner hohen thermischen Leitfähigkeit und Kompatibilität mit Wasser typischerweise aus Kupfer für die Elektronikkühlung hergestellt wird.
Arbeitsflüssigkeit: Eine flüssige (wie entionisiertes Wasser), die zur Verdampfung der gewünschten Betriebstemperatur ausgewählt wurde. Das Vakuum senkt den Siedepunkt der Flüssigkeit erheblich.
Dochtstruktur: Ein poröses Material, das die Innenwände auskleidet (z. B. gesintertes Kupferpulver, Rillen, Netz). Diese Struktur wirkt wie ein Schwamm, wobei Kapillarwirkung zum Transport der Flüssigkeitsflüssigkeit verwendet wird.
Der thermische Zyklus:
Verdunstung: Die Wärme, die auf ein Ende aufgetragen wird (der Verdampferabschnitt ), bewirkt, dass die Arbeitsflüssigkeit im Docht Wärme absorbiert und verdampft (Kochen).
Dampftransport: Der resultierende Dampf, der die absorbierte Wärme (als latente Verdampfungswärme) trägt, wandert aufgrund der durch die Phasenänderung erzeugten Druckdifferenz schnell den hohlen Mittelkern des Rohrs in Richtung des kühleren Endes. Diese Bewegung ist sehr schnell und tritt bei minimalem Temperaturabfall auf. Es kann ein optionaler adiabatischer Abschnitt zwischen den heißen und kalten Enden bestehen, an denen keine signifikante Wärmeübertragung auftritt.
Kondensation: Am kühleren Ende (der Kondensatorabschnitt ) kommt der Dampf mit der kühleren Oberfläche in Kontakt, setzt seine latente Wärme am Kühlkörper (z. B. Kühlflossen) und kondensiert wieder in Flüssigkeit.
Flüssigrückgabe: Die kondensierte Flüssigkeit wird von der Dochtstruktur absorbiert, die dann passiv über die Kapillarwirkung zum Verdampferabschnitt zurückbleiben und bereit sind, den Zyklus zu wiederholen.
Dieser kontinuierliche passive Zyklus ermöglicht es dem Wärmerohr, als thermische 'Superkonferenz' zu wirken und die Wärme effizient von der Quelle zu einer sinkenden Temperaturdifferenz entlang seiner Länge zu beenden.
Während das Grundprinzip ähnlich bleibt, hat sich die Wärmerohrtechnologie zu verschiedenen speziellen Formen entwickelt, um verschiedene thermische Herausforderungen zu meistern. Unterschiedliche Auszeichnungen optimieren für Faktoren wie Wärmebelastung, Ausrichtung, Transportabstand, Temperaturkontrolle und Geometrie. Erforschen wir die wichtigsten Typen:
Beschreibung: Der häufigste und grundlegendste Typ, der wie oben beschrieben arbeitet. Sie verlassen sich auf die Kapillarwirkung einer Dochtstruktur, um Flüssigkeit in den Verdampfer zurückzugeben, sodass sie in verschiedenen Orientierungen funktionieren können, obwohl die Leistung variieren kann.
Schlüsselmerkmale: hohe effektive thermische Leitfähigkeit, relativ niedrige Kosten, zuverlässige, weite Palette von Größen verfügbar. Die Leistung gegen die Schwerkraft hängt vom Docht ab.
Gemeinsame Dochte:
Sintertes Pulvermetall: Bietet den höchsten Kapillardruck, hervorragend für die Arbeit gegen Schwerkraft oder in herausfordernden Orientierungen.
Rilled: Axiale Rillen, die in die innere Wand eingeführt wurden, bieten eine gute Leistung und Zuverlässigkeit.
Netz/Bildschirm: Metallic Mesh liefern Kapillarwirkung; Oft niedrigere Kosten und flexibel, aber in der Regel einen niedrigeren Kapillardruck als gesinterte Docht.
Verwendungsmöglichkeiten: allgegenwärtig in der Elektronikkühlung - CPUs, GPUs, Laptops, Server, LED -Beleuchtung, Spielekonsolen und Stromeelektronik.
Beschreibung: Im Wesentlichen flache oder planare Wärmerohre, die hauptsächlich zur effizienten Ausbreitung von Wärme über eine Oberfläche ausgerichtet sind, anstatt sie linear über einen Abstand zu transportieren.
Wichtige Merkmale: Hervorragend bei der Reduzierung von 'Hot Spots ', indem eine hoch isotherme Oberfläche erstellt wird und ideal zum Schnittstellen mit mehreren oder großen Wärmequellen/-senkern ist, kann sehr dünn gemacht werden. Erhältlich in herkömmlichen zweiteiligen Konstruktionen (oft dicker, höherer Leistung) und niedrigere 1-teilige Designs (aus einem einzigen Röhrchen geformt, können etwas Biegung ermöglichen).
Verwendungsmöglichkeiten: Kühlung Hochleistungs-CPUs und GPUs, Leistungsmodule mit hoher Dichte, Server, fortschrittliche Gaming-Konsolen, LED-Arrays, Verbesserung der Effizienz der Kühlkörperbasis.

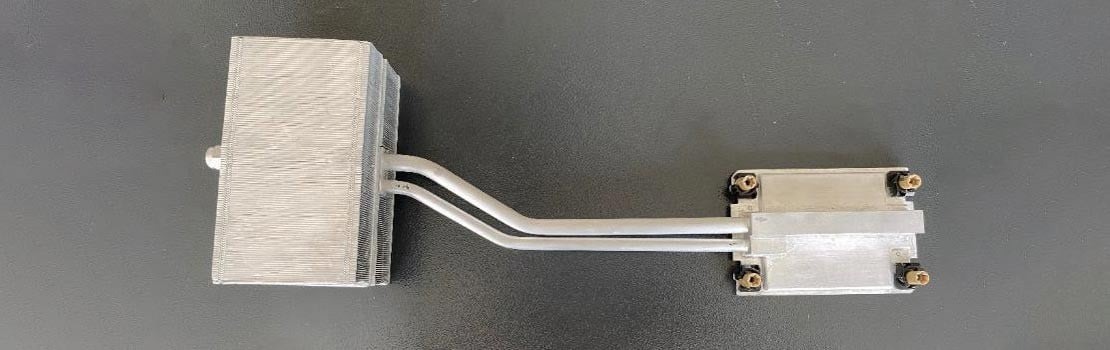

Beschreibung: Eine Art Wärmerohr, der hauptsächlich auf der Schwerkraft angewiesen ist, um die kondensierte Flüssigkeit wieder in den Verdampferabschnitt zurückzugeben. Sie haben oft vereinfachte oder keine Dochtstrukturen (z. B. nur glatte oder gerillte innere Wände).
Schlüsselmerkmale: Sie können sehr hohe Wärmebelastungen übertragen, die über extrem lange Strecken (zehn Meter), einfache und robuste Konstruktion betrieben werden können. Entscheidend von der Orientierung: Der Verdampfer muss sich unter dem Kondensator für die Rückkehr zur Schwerkraft befinden.
Verwendungszwecke: groß angelegte industrielle Wärmeerholungssysteme, HLK-Entfeuchtung und Energiewiederherstellung, Solar-Wärmeerhitzer, geothermische Energieanwendungen, überall die Schwerkraftunterstützung ist gewährleistet.
Beschreibung: Auch wenn die Wärmebelastung oder Kühlkörpertemperatur schwankt, entwickelt, um eine relativ konstante Verdampfertemperatur aufrechtzuerhalten. Sie erreichen dies, indem sie ein Reservoir und eine genau gemessene Menge an nicht kondensierbarem Gas (NCG wie Stickstoff oder Argon) einbeziehen.
Schlüsselmerkmale: Der NCG sammelt sich am Ende des Kondensators an und bildet einen Gasstopfen, der einen Teil des Kondensatorbereichs effektiv blockiert. Wenn sich die Bedingungen ändern, erweitert sich dieser Gasstopfen oder Verträge und passt den aktiven Wärmeabstoßungsbereich ein, um die Verdampfertemperatur zu stabilisieren.
Verwendungszwecke: Kritisch für die thermische Kontrolle des Raumfahrzeugs, bei der externe Temperaturen stark variieren, und die Temperaturen für empfindliche optische oder elektronische Instrumente stabilisieren, die genaue Temperaturpunkte erfordern.
Beschreibung: Fortgeschrittene Zwei-Phasen-Systeme, die zum Transport von hohen Wärmebelastungen über große Strecken (mehrere Meter) und möglicherweise gegen Schwerkraft ausgelegt sind. Sie verfügen über separate Flüssig- und Dampftransportlinien und verwenden eine Hochleistungskapillar-Docht-Struktur (als Pumpe) nur im Verdampfer.
Schlüsselmerkmale: Ausgezeichnete Wärmetransportkapazität über große Entfernungen, flexible Routing -Möglichkeiten für die Transportlinien, die Fähigkeit, gegen Schwerkraft zu arbeiten. CPLS und LHPs haben subtile Designunterschiede, aber ähnliche Betriebsprinzipien. Sie sind im Allgemeinen komplexer und teurer als Standard -Wärmerohre.
Verwendungszwecke: Thermalkontrolle von Luft- und Raumfahrt und Satelliten, die terrestrische Anwendungen fordern, die einen Fernwärmetransport unabhängig von der Orientierung benötigen (z. B. Kühlung großer verteilter Systeme).
Beschreibung: Ein relativ neuerer Typ, der aus einem mäandrierenden Kapillarrohr (oder parallelen Kanälen) besteht, das teilweise mit Arbeitsflüssigkeit gefüllt ist, typischerweise ohne Dochtstruktur. Wärmeeingang verursacht die Bildung, Ausdehnung und den Zusammenbruch von Dampfblasen, was zu Oszillationen und Pulsationen von Flüssigschnecken und Dampfstopfen führt, die die Wärme effektiv übertragen.
Wichtige Merkmale: Einfache Konstruktion (potenziell dochlos) kann aufgrund des oszillatorischen Mechanismus, der komplexen internen Flüssigkeitsdynamik und den potenziell geringeren Kosten gegen die Schwerkraft operieren.
Verwendungszwecke: Elektronikkühlung (insbesondere dort, wo der Platz eng ist und die Leistung der Anti-Gravität erforderlich ist), kompakte Wärmemanagementlösungen.
Beschreibung: entwickelt, um einen signifikanten Wärmefluss in eine Richtung (vorwärts) zu ermöglichen, aber sehr niedriger Wärmefluss in die entgegengesetzte Richtung (umgekehrt) und sich wie eine thermische Diode oder einen Schalter wirken.
Schlüsselmerkmale: Durch verschiedene Mechanismen wie Flüssigkeitsfallen (Verhindern der Flüssigkeitsrückgabe, wenn sie vom falschen Ende erhitzt wird) oder Dampffallen verhindern.
Verwendungszwecke: Verhinderung des Umkehrwärmeflusses (z. B. schützt empfindliche Komponenten vor externen Wärmequellen, wenn es ausgeschaltet ist), thermisches Management von Raumfahrzeugen, um Abschnitte zu isolieren, spezialisierte thermische Kontrollanwendungen.
Beschreibung: speziell für kühlende rotierende Maschinen ausgelegt. Sie verwenden die Zentrifugalkraft, die von der Rotation selbst erzeugt wird, um die kondensierte Flüssigkeit zurück zum Verdampferabschnitt, der sich an der Peripherie befindet.
Wichtige Merkmale: Sie können intern verjüngte Wände (im Kondensator breiter) oder bestimmte Dochtstrukturen haben, die mit Rotationskräften entwickelt wurden.
Verwendungsmöglichkeiten: Kühlung von Elektromotorwellen, rotierende Komponenten in Industriemaschinen, hochfrequente HF-Rotationsverbindungen in Telekommunikation.
Flexible Wärmerohre: Verwenden Sie Balg oder flexible Schlauchabschnitte, um Hindernisse umzugehen.
Mikro- und Miniatur-Wärmerohre: verkleinerte Versionen zum Abkühlen sehr kleiner Komponenten oder Räume (z. B. in kompakten mobilen Geräten).
Kryogene Wärmerohre: Verwenden Sie Arbeitsflüssigkeiten wie Stickstoff oder Neon zur Wärmeübertragung bei extrem niedrigen Temperaturen (unter -150 ° C).
Die Auswahl der Materialien ist für die Leistung eines Wärmerohrs, den Betriebstemperaturbereich und die Langlebigkeit von entscheidender Bedeutung. Zu den wichtigsten Überlegungen gehören thermische Leitfähigkeit, Flüssigkeitskompatibilität, Stärke, Gewicht und Kosten.
Umschlagmaterial:
Kupfer: Am häufigsten für die Elektronikkühlung (typischerweise mit Wasser); Ausgezeichnete thermische Leitfähigkeit, leicht gebildete, gute Kompatibilität.
Aluminium: Leichteres Gewicht, häufig mit Ammoniak für Raumfahrzeuge verwendet.
Edelstahl: Wird für höhere Temperaturen oder mit spezifischen Arbeitsflüssigkeiten (z.
Dochtstruktur:
Sintertes Pulvermetall: Bietet einen hohen Kapillardruck für den Anti-Gravitation-Betrieb, kann jedoch eine geringere Permeabilität aufweisen (Resistenz gegen Fluss).
Grooves: Bieten Sie für viele Anwendungen einen niedrigeren Kapillardruck, aber eine höhere Permeabilität, ein gutes Gleichgewicht.
Bildschirmnetz/Faser: Flexibel, kann an Formen entsprechen, oft geringere Kosten, die Kapillarleistung variiert mit der Maschengröße und den Schichten.
(Die Wick -Auswahl wirkt sich erheblich auf die Fähigkeit des Wärmerohrs aus, gegen Schwerkraft und ihre maximale Wärmetransportkapazität (QMAX) zu arbeiten).
Arbeitsflüssigkeit: Der wichtigste Faktor, der den Betriebstemperaturbereich bestimmt. Die Flüssigkeit muss einen geeigneten Dampfdruck und die thermodynamischen Eigenschaften innerhalb des Zieltemperaturfensters aufweisen. Die Kompatibilität mit dem Umschlag und dem Dochtmaterial ist entscheidend, um Korrosion oder Gaserzeugung zu verhindern.
Die Effizienz und Vielseitigkeit von Wärmerohren hat zu ihrer Einführung in zahlreichen Bereichen geführt:
Elektronikkühlung (die dominierende Anwendung): Laptops, Desktop -PCs (CPU/GPU -Kühler), Server, Rechenzentren, Grafikkarten, LED -Beleuchtung, Gaming -Konsolen und Netzteile. Warum? Passiver Betrieb, hohe Effizienz in kompakten Räumen, Fähigkeit, Wärme von begrenzten Quellen auf größere Kühlkörper zu bewegen.
Luft- und Raumfahrt und Raumfahrzeug: Wärmekontrolle von Satelliten, Kühlelektronik und Instrumenten im Vakuum, Verwaltung unterschiedlicher Solarlasten. Warum? Hohe Zuverlässigkeit, passiver Betrieb (keine Leistung erforderlich), leichte Optionen (Aluminium/Ammoniak), VCHPs für die Temperaturstabilität.
Industrieverfahren: Wärmewiederherstellungssysteme (z. B. Erfassungswärme von Abgasstapeln erfassen), Abkühlungsformen bei Kunststoffeinspritzung, Temperaturregelung in chemischen Prozessen, Kühlung der großen Stromversorgung. Warum? Robustheit, Hochleistungshandhabung (insbesondere Thermosiphonen), Zuverlässigkeit.
HLK-Systeme: Verbesserung der Entfeuchtung in Klimaanlagen (Wärmerohre vor dem Kühlluft und die Aufwärmung ausgehungstes Luft), Energy Recovery-Ventilatoren. Warum? Effizienter Energieübertragung verbessert die Gesamtsystemeffizienz.
Erneuerbare Energien: Übertragen von Wärme von Solar -Wärmekollektorplatten auf Wasserlagertanks. Warum? Effiziente Punkt-zu-Punkt-Wärmeübertragung, häufig unter Verwendung von Thermosiphon-Prinzipien.
Medizinprodukte: Temperaturregulierung in diagnostischen Geräten, Patientenwärm-/Kühlsystemen. Warum? Zuverlässigkeit, präzise Temperaturkontrollmöglichkeiten.
Temperaturkalibrierung: Hochtemperatur-Wärmerohre unter Verwendung von Alkali-Metallen liefern hochstabile und gleichmäßige Temperaturzonen für die Kalibrierungssensoren.
Durch die Auswahl des optimalen Wärmerohrs werden mehrere interagierende Faktoren berücksichtigt:
Was ist der Betriebstemperaturbereich? Dies bestimmt in erster Linie die erforderliche Arbeitsflüssigkeit und folglich kompatible Hüll-/Docht -Materialien.
Wie viel Wärme (Q) muss übertragen werden? Dies beeinflusst den erforderlichen Durchmesser, die Länge und den Art des Wärmerohrs (seine Qmax- oder Wärmetransportgrenze). Betrachten Sie sowohl durchschnittliche als auch Spitzenwärmebelastungen.
Was ist die Wärmeflussdichte? Hohe Wärmekonzentrationen am Verdampfer können bestimmte Dochtstrukturen (wie gesintert) oder Dampfkammern erfordern, um Kochgrenzen zu vermeiden.
Was ist die Transportentfernung? Wie weit muss sich die Wärme von Quelle zum sinkenden Wechsel bewegen? Längere Entfernungen können Standardrohre, LHPs oder Thermosiphonen bevorzugen.
Was ist die Orientierung im Vergleich zur Schwerkraft? Funktioniert das Wärmerohr horizontal, vertikal mit der unten stehenden Wärmequelle (Schwerkraft, die sich vertikal mit der obigen Wärmequelle (Anti-Gravitation) befindet? Dies ist für Thermosiphonen von entscheidender Bedeutung und beeinflusst die Docht -Auswahl für Standardrohre stark.
Was sind die geometrischen Einschränkungen? Gibt es Grenzen für Durchmesser, Länge oder Form? Muss das Rohr gebeugt oder abgeflacht werden? (Hinweis: Biegung und Abflachung reduzieren im Allgemeinen Qmax).
Was sind die Umweltfaktoren? Wird das System Vibrationen, Schock oder potenzielle Einfrieren von Temperaturen erleben (die bestimmte Flüssigkeiten oder Startüberlegungen erfordern)?
Was ist das Kostenbudget? Standard -CCHPs und Thermosiphonen sind im Allgemeinen niedrigere Kosten als Dampfkammern, VCHPs oder LHPs/CPLs.
Wenn Sie diese Fragen beantworten, werden Sie für Ihre spezifische Herausforderung für das thermische Management zu den am besten geeigneten Kombination aus der Größe, Größe, Flüssigkeit und Docht geführt.
Die Wärmerohrtechnologie entwickelt sich weiterentwickelt, angetrieben von Anforderungen an die Kühlung immer leistungsstärkerer und kompakterer Systeme:
Miniaturisierung: Entwicklung von ultradünnen Dampfkammern (<1 mm) und Mikrowärmerohre für mobile Geräte, Wearables und eng gepackte Elektronik.
Höherer Wärmefluss: Verbesserung der Dochtstrukturen und -entwürfe, um die zunehmenden Leistungsdichten moderner Prozessoren, Laser und Leistungselektronik zu bewältigen.
Fortgeschrittene Materialien: Erforschung neuer Arbeitsflüssigkeiten, Dochtmaterialien (z. B. Verbundwerkstoffe, poröse Graphene) und Hüllstoffmaterialien für breitere Temperaturbereiche oder verbesserte Leistung.
Integration: Einbeziehen von Wärmerohren direkt in Komponentenverpackungen oder Systemstrukturen (z. B. Chassis).
Neue Anwendungen: Wachsender Einsatz in der Batterieverwaltung von Elektrofahrzeugen, Kühlarchitekturen für fortschrittliche Rechenzentrums -Kühlung und konzentrierte Sonnenkraft.
Verbesserte Kontrolle: Verbesserungen der VCHP -Technologie für noch genauere passive thermische Regulierung.
Von dem Smartphone in Ihrer Tasche bis zu Satelliten, die die Erde umkreisen, sind Wärmerohre unbesungene Helden moderner Technologie. Ihre Fähigkeit, passiv, effizient und zuverlässig die Wärme unter Verwendung des eleganten Prinzips des Zweiphasenflusses zu übertragen, macht sie zu einem unverzichtbaren Werkzeug für Wärmeingenieure. Mit einer Vielzahl von Typen, die jeweils für bestimmte Bedingungen optimiert sind und die anhaltenden Innovationen ihre Fähigkeiten weiter vorantreiben, bleiben Wärmerohre in den kommenden Jahren zweifellos ein Eckpfeiler effektives thermisches Management.
A: Ja, absolut. Während fester Kupfer ein guter Leiter ist, kann eines Wärmerohrs die wirksame thermische Leitfähigkeit über seine Länge um 100 bis 1000 Mal höher sein. Dies liegt daran, dass es die Wärme über die schnelle Phasenänderung (Verdampfung/Kondensation) seiner Arbeitsfluid bewegt, nicht nur die langsame atomare Schwingung (Leitung).
A: Nein. Wärmerohre sind völlig passive Geräte. Sie haben keine beweglichen Teile und erfordern keine externe Leistung zum Betrieb - der Wärmeübertragungszyklus wird ausschließlich durch den Temperaturunterschied zwischen Verdampfer und Kondensator angetrieben. Wenn sie ordnungsgemäß mit kompatiblen Materialien und einer perfekten Siegel hergestellt werden, verfügen sie über eine extrem lange, wartungsfreie Lebensdauer.
A: Nein, Orientierung ist wichtig. Thermosiphonen stützen sich streng auf die Schwerkraft und arbeiten nur, wenn der Verdampfer unter dem Kondensator liegt. Die Leistung der Standard-Wärmerohre gegen die Schwerkraft hängt stark von der Kapillarkraft des Dochtes ab-gesinterte Dochts bieten die beste Anti-Gravitäts-Leistung, während gerillte oder mesh-Dochte bei der Arbeit gegen die Schwerkraft weniger effektiv sind. Dampfkammern funktionieren aufgrund ihrer starken Dochtstruktur im Allgemeinen gut in jeder Orientierung.
A: Mehrere physikalische Phänomene können die maximale Wärmetransportkapazität eines Wärmerohrs (QMAX) begrenzen:
Kapillargrenze: Der Docht kann die Flüssigkeit nicht schnell genug zum Verdampfer zurückpumpen, um das zu kocht.
Kochgrenze: Der Wärmefluss am Verdampfer ist so hoch, dass Blasen flüssiger Fluss im Docht bilden und blockieren.
Dampfgrenze (Klanggrenze): Der Dampffluss erreicht die Schallgeschwindigkeit und erstickt weiteren Übertragungen.
Einnahmegrenze: Hochgeschwindigkeitsdampfströmungs-Scheren-Tröpfchen von der zurückkehrenden Flüssigkeit im Docht und behindern den Rückfluss.
A: Biegung führt im Allgemeinen eine leichte Verringerung der Qmax aufgrund der erhöhten Durchflusspfadlänge und einer möglichen Störung des Flusses. Das Abflachen eines runden Heizrohrs wirkt sich erheblich auf die Leistung aus, insbesondere wenn es übermäßig ausgeführt wird, da es den Docht komprimiert und den Querschnittsbereich reduziert, der sowohl für den Flüssigkeits- als auch für den Dampffluss verfügbar ist, wodurch der Druckabfall erhöht und möglicherweise die Kapillar- und Dampfgrenzwerte gesenkt werden. Hersteller liefern typischerweise verwirrende Faktoren für gebogene oder abgeflachte Rohre.
