Wie funktionieren Heatpipes?

In der heutigen technologiegetriebenen Welt ist ein effektives Wärmemanagement von entscheidender Bedeutung für die Leistung und Langlebigkeit elektronischer Geräte und erneuerbarer Energiesysteme. Bei Winshare ThermalWir verstehen die Herausforderungen, denen sich die Industrie beim Wärmemanagement gegenübersieht, und sind bestrebt, innovative Lösungen anzubieten. Eines der effektivsten Werkzeuge in unserem Arsenal ist das Wärmerohr – ein passives Wärmemanagementgerät, das sich durch eine effiziente Wärmeübertragung auszeichnet. In diesem Artikel untersuchen wir die Funktionsweise von Wärmerohren, ihre Anwendungen, Vorteile und Designüberlegungen, um Ihnen zu helfen, zu verstehen, wie sie Ihre Herausforderungen beim Wärmemanagement lösen können.

Was ist ein Heatpipe?

Ein Wärmerohr ist ein hochentwickeltes Wärmeübertragungsgerät, das dazu dient, Wärme mit minimalen Temperaturunterschieden von einem Ort zum anderen zu transportieren. Es besteht aus einem versiegelten Vakuumgehäuse, das ein Arbeitsmedium enthält, das Phasenänderungen durchläuft, um Wärme zu transportieren. Zu den Hauptkomponenten einer Heatpipe gehören:

· Verdampfer: Der Abschnitt, in dem das Arbeitsmedium Wärme aufnimmt und verdampft.

· Kondensator: Der Bereich, in dem der Dampf Wärme abgibt und wieder zu Flüssigkeit kondensiert.

· Dochtstruktur: Eine Kapillarstruktur, die den Rückfluss der Flüssigkeit vom Kondensator zurück zum Verdampfer erleichtert.

Durch dieses einzigartige Design erreichen Wärmerohre eine hohe Wärmeleitfähigkeit, was sie für verschiedene Anwendungen unverzichtbar macht.

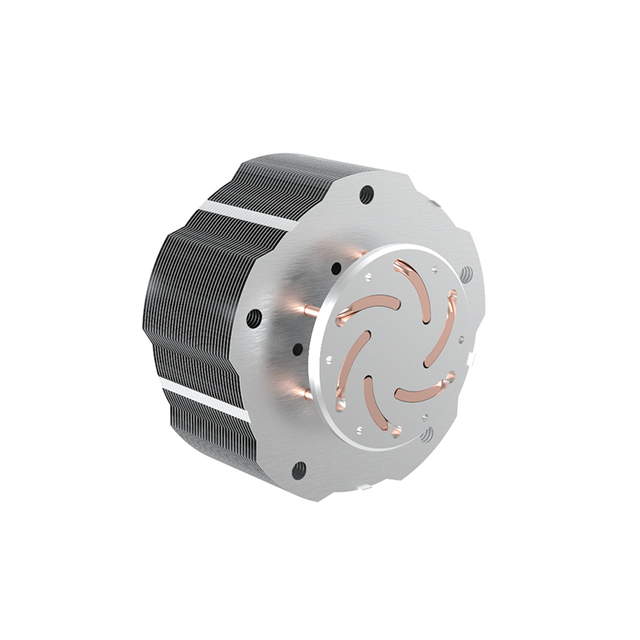

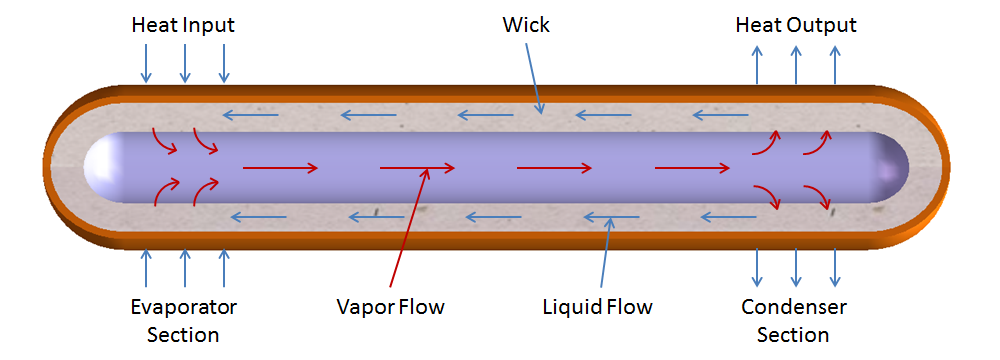

Das Funktionsprinzip von Heatpipes

Phasenwechselmechanismus

Die Effizienz von Wärmerohren liegt in ihrer Fähigkeit, Phasenänderungen zu nutzen. Wenn dem Verdampferabschnitt Wärme zugeführt wird, verdampft das Arbeitsmedium und absorbiert dabei eine erhebliche Energiemenge (latente Wärme). Dieser Dampf wandert dann zum Kondensatorbereich, wo er seine Energie abgibt und wieder in flüssige Form kondensiert. Dieser kontinuierliche Zyklus ermöglicht eine effiziente Wärmeübertragung über große Entfernungen mit minimalem Temperaturverlust.

Kapillarwirkung

Die Kapillarwirkung spielt eine entscheidende Rolle dabei, sicherzustellen, dass die Flüssigkeit zum Verdampfer zurückfließt. Die Dochtstruktur im Inneren des Wärmerohrs erzeugt ein Netzwerk aus winzigen Kanälen, die die kondensierte Flüssigkeit durch Kapillarkräfte zurückziehen. Dieser Mechanismus ist für die Aufrechterhaltung eines kontinuierlichen Betriebs von entscheidender Bedeutung, insbesondere bei Anwendungen, bei denen die Ausrichtung variieren kann.

Arten von Wärmerohren

Wärmerohre gibt es in verschiedenen Konfigurationen, die auf bestimmte Anwendungen zugeschnitten sind:

· Standard-Heatpipes: Diese bestehen üblicherweise aus Kupfer oder Aluminium und werden häufig zur Kühlung von Elektronikgeräten verwendet.

· Wärmerohre mit variabler Leitfähigkeit: Sie passen ihren Wärmewiderstand an Temperaturunterschiede an und eignen sich daher ideal für Anwendungen mit schwankender thermischer Belastung.

· Loop-Wärmerohre: Aufgrund ihres komplexeren Designs eignen sie sich für Hochleistungsanwendungen und können in Mikrogravitationsumgebungen effektiv betrieben werden.

· Flache Wärmerohre vs. Dampfkammern: Flache Wärmerohre sind für kompakte Räume konzipiert, während Dampfkammern für eine gleichmäßige Kühlung über größere Flächen sorgen.

Leistungskennzahlen

Bei der Auswahl eines Wärmerohrs für Ihre Anwendung ist es wichtig, die Leistungskennzahlen zu verstehen:

· Wärmeleitfähigkeit: Heatpipes können eine um ein Vielfaches höhere Wärmeleitfähigkeit erreichen als herkömmliche Materialien wie Kupfer oder Aluminium.

· Maximale Belastbarkeit (Qmax): Faktoren wie Durchmesser, Ausrichtung und Dochtstruktur beeinflussen Qmax. Die Auswahl des richtigen Designs gewährleistet eine optimale Leistung.

· Temperaturbetriebsbereiche: Unterschiedliche Arbeitsflüssigkeiten haben unterschiedliche sichere Betriebsgrenzen; Das Verständnis dieser Einschränkungen ist für ein effektives Wärmemanagement von entscheidender Bedeutung.

Designüberlegungen

Beim Entwurf oder der Auswahl eines Wärmerohrs müssen mehrere Faktoren berücksichtigt werden:

Variationen der Dochtstruktur

Die Dochtstruktur hat einen erheblichen Einfluss auf die Leistung. Zu den Optionen gehören:

· Gesinterte Dochte: Bieten eine hervorragende Kapillarwirkung, können jedoch höhere Herstellungskosten verursachen.

· Schirmdochte: Bieten gute Leistung zu geringeren Kosten, sind jedoch bei hohen Leistungsstufen möglicherweise weniger effizient.

· Gerillte Dochte: Ideal für Anwendungen mit hoher Kapazität, die jedoch eine präzise Fertigung erfordern.

Orientierungseffekte

Wärmerohre können in verschiedenen Ausrichtungen effizient arbeiten; Ihre Leistung kann jedoch aufgrund von Gravitationseffekten variieren. Für Anwendungen wie die Luft- und Raumfahrt oder tragbare Elektronik ist es von entscheidender Bedeutung zu verstehen, wie sich die Ausrichtung auf den Betrieb auswirkt.

Materialkompatibilität

Die Auswahl kompatibler Materialien sowohl für die Hülle als auch für das Arbeitsmedium ist von entscheidender Bedeutung, um chemische Reaktionen zu verhindern, die die Leistung beeinträchtigen könnten. Bei Winshare Thermal legen wir großen Wert auf die Materialauswahl, um Zuverlässigkeit und Langlebigkeit zu gewährleisten.

Anwendungen von Wärmerohren

Wärmerohre finden in zahlreichen Branchen breite Anwendung:

· Elektronikkühlung: In moderner Elektronik – wie CPUs und GPUs – sind Heatpipes für die effiziente Ableitung überschüssiger Wärme unerlässlich. Durch ihr kompaktes Design passen sie nahtlos in enge Räume und behalten gleichzeitig eine hohe Wärmeleistung.

· Erneuerbare Energiesysteme: Wärmerohre spielen eine entscheidende Rolle in Solarthermiekollektoren und Energiespeichersystemen, indem sie Wärme effizient von Solarkollektoren an Speichereinheiten oder Umwandlungssysteme übertragen.

· Luft- und Raumfahrtanwendungen: In der Luft- und Raumfahrttechnik, wo herkömmliche Kühlmethoden aufgrund der Schwerelosigkeit versagen können, sorgen Loop-Heatpipes für ein effizientes Wärmemanagement von Satelliten und Raumfahrzeugkomponenten.

Vorteile der Heatpipe-Technologie

Heatpipes bieten zahlreiche Vorteile:

· Hohe Effizienz: Sie bieten im Vergleich zu herkömmlichen Kühllösungen eine überlegene Wärmeleitfähigkeit.

· Leichtes Design: Ihre kompakte Bauweise macht sie ideal für Anwendungen, bei denen Platz und Gewicht entscheidende Faktoren sind.

· Zuverlässigkeit: Da es keine beweglichen Teile gibt, erfordern Wärmerohre nur minimale Wartung und haben eine lange Lebensdauer.

Herausforderungen und Einschränkungen

Trotz ihrer Vorteile sind mit der Heatpipe-Technologie auch Herausforderungen verbunden:

· Betriebstemperaturbeschränkungen: Jedes Arbeitsmedium hat spezifische Temperaturgrenzen; Eine Überschreitung dieser Werte kann zum Ausfall führen.

· Designkomplexitäten: Kundenspezifische Anwendungen erfordern möglicherweise komplizierte Designs, die die Komplexität und Kosten der Herstellung erhöhen.

Abschluss

Wärmerohre stellen eine revolutionäre Lösung für die Herausforderungen des modernen Wärmemanagements in verschiedenen Branchen dar. Durch das Verständnis ihrer Arbeitsprinzipien, Typen, Leistungsmetriken und Designüberlegungen können Unternehmen diese Technologie nutzen, um die Effizienz und Zuverlässigkeit zu steigern. Bei Winshare ThermalWir sind bestrebt, qualitativ hochwertige, auf Ihre Bedürfnisse zugeschnittene Wärmemanagementlösungen anzubieten. Entdecken Sie unser Angebot an innovativen Produkten und lassen Sie sich von uns dabei unterstützen, eine optimale thermische Leistung in Ihren Anwendungen zu erreichen!
