Wie wählt man einen Kühlkörper aus?

Kühlkörper spielen eine entscheidende Rolle bei der Gewährleistung der Leistung und Lebensdauer elektronischer Geräte. Durch die effektive Ableitung der von den Komponenten erzeugten Wärme verhindert ein richtig ausgewählter Kühlkörper eine Überhitzung und gewährleistet die Zuverlässigkeit des Geräts. Die Auswahl des richtigen Kühlkörpers ist nicht nur eine technische Anforderung, sondern auch ein Schlüssel zur Optimierung der Effizienz und zur Kostenkontrolle. Dieser Artikel bietet umfassende Hinweise zur Auswahl des am besten geeigneten Kühlkörpers für Ihre Anwendung.

Schlüsselfaktoren bei der Auswahl des Kühlkörpers

1. Verlustleistung (Q)

Die Bestimmung der Verlustleistung der Komponente ist der erste Schritt bei der Auswahl eines Kühlkörpers. Dieser in Watt (W) gemessene Wert stellt die maximale Wärme dar, die unter Betriebsbedingungen erzeugt wird. Die Kenntnis dieses Werts hilft bei der Abschätzung der erforderlichen Wärmeleistung des Kühlkörpers.

2. Wärmewiderstand (Rθ)

Der Wärmewiderstand misst, wie effektiv ein Kühlkörper Wärme von der Komponente an die Umgebung überträgt. Die Formel wird normalerweise wie folgt geschrieben:

Wo:

1. ist die maximale Sperrschichttemperatur des Bauteils.

2. ist die Umgebungstemperatur.

3. Q ist die Verlustleistung.

Ein niedrigerer RθR_ hetaRθ weist auf eine effizientere Wärmeableitung hin. Beachten Sie die drei Hauptkomponenten des Wärmewiderstands:

1. Rθjc (Verbindung zu Fall): Der Wärmewiderstand zwischen der Verbindungsstelle der Komponente und ihrem Gehäuse.

2. Rθcs (Case to Sink): Der Wärmewiderstand zwischen dem Komponentengehäuse und der Kühlkörperoberfläche.

3. Rθsa (Sink to Air): Der Wärmewiderstand zwischen dem Kühlkörper und der Umgebungsluft.

3. Materialauswahl

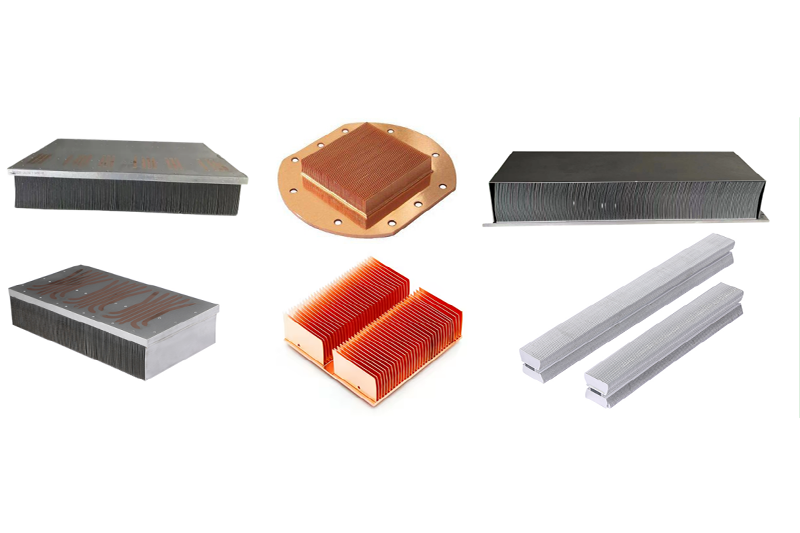

Die Wahl des richtigen Materials hat erheblichen Einfluss auf die Leistung des Kühlkörpers. Zwei beliebte Optionen sind Aluminium und Kupfer:

lAluminium

nVorteile: Leicht, kostengünstig, gute Wärmeleitfähigkeit.

nAnwendungen: Geeignet für die meisten Standardszenarien, insbesondere für diejenigen, die Wert auf Gewicht und Budget legen.

lKupfer

lVorteile: Hervorragende Wärmeleitfähigkeit und Wärmeableitung.

lNachteile: Schwerer und teurer.

lAnwendungen: Ideal für Hochleistungsanwendungen oder Systeme mit strengen thermischen Anforderungen.

4. Design und Struktur

Das Design des Kühlkörpers hat großen Einfluss auf die Kühleffizienz und die Wärmeleistung:

lPin-Fin-Kühlkörper

nGeeignet für multidirektionalen Luftstrom.

nHäufig in Systemen, in denen der Luftstrom nicht streng kontrolliert werden kann.

lKühlkörper mit geraden Rippen

nOptimiert für einen linearen, unidirektionalen Luftstrom.

nWird häufig in Anwendungen mit speziellen Lüftern verwendet, die die Luft in eine Richtung leiten.

lKühlkörper mit ausgestellten Rippen

nReduzieren Sie den Luftstromwiderstand und verbessern Sie die Kühlung auf engstem Raum.

nGeeignet für kompakte Geräte mit begrenzten Luftströmungswegen.

Wählen Sie ein Design, das zu Ihnen passt Luftströmungsbedingungen und Formfaktoranforderungen.

5. Größen- und Platzbeschränkungen

Während größere Kühlkörper im Allgemeinen eine bessere Wärmeleistung bieten, müssen sie in den verfügbaren Raum passen. Halten:

1. Komponentenlayout: Vermeiden Sie Überlappungen oder Interferenzen mit anderen Teilen.

2. Systemästhetik: Besonders relevant für Unterhaltungselektronik mit besonderen Größen- oder Aussehensbeschränkungen.

Bringen Sie Leistung und Größe in Einklang, um die thermischen Anforderungen zu erfüllen, ohne das Gesamtdesign zu beeinträchtigen.

6. Installations- und Schnittstellenmaterialien

Korrekte Installation und Qualität Thermische Schnittstellenmaterialien (TIMs) sind entscheidend für eine effiziente Wärmeübertragung:

1. TIMs (Wärmeleitpaste/-pads): Füllen Sie mikroskopisch kleine Lücken zwischen der Komponente und dem Kühlkörper und reduzieren Sie sie Rθcs (Case to Sink).

2. Montagetechniken: Clips, Schrauben oder Kleber müssen ausreichend Druck für optimalen Kontakt ausüben.

Profi-Tipp: Überprüfen Sie TIMs regelmäßig auf Verschleiß oder Verschlechterung, da ihre Effizienz mit der Zeit nachlassen kann.

7. Kühlende Umgebung

Wärmemanagement Die Anforderungen variieren zwischen natürlicher und erzwungener Konvektion:

lNatürliche Konvektion

nVerlässt sich auf aufsteigende heiße Luft und passiven Luftstrom.

nGeeignet für Anwendungen mit geringerer Leistung oder dort, wo Lüfter unpraktisch sind.

lZwangskonvektion

nVerwendet Ventilatoren, um den Luftstrom zu erhöhen und die Wärmeübertragung zu verbessern.

nUnverzichtbar für Hochleistungssysteme oder Elektronik mit hoher Dichte.

Das Verständnis der Luftstromrichtung und -geschwindigkeit Ihres Geräts ist der Schlüssel zur Auswahl des geeigneten Kühlkörperdesigns.

8. Kostenüberlegungen

Budgetbeschränkungen wirken sich häufig aus Auswahl des Kühlkörpers:

1. Optimieren Sie Leistung im Vergleich zu Kosten: Overengineering kann kostspielig sein, während Underengineering zu Überhitzung und Ausfällen führen kann.

2. Zuverlässige Fertigungspartner: Gute Lieferanten bieten wettbewerbsfähige Preise, technisches Fachwissen und gleichbleibende Qualität.

Erweiterte Tipps zur Optimierung der Kühlkörperauswahl

lSimulationswerkzeuge

nVerwenden Sie Computational Fluid Dynamics (CFD) oder ähnliche Software, um Luftströmung und Temperaturverteilung zu modellieren und so datengesteuerte Designentscheidungen zu treffen.

lExperten-Zusammenarbeit

nArbeiten Sie mit spezialisierten Wärmemanagementunternehmen zusammen, um einzigartige Herausforderungen zu meistern.

nAnpassung: Von den Materialien bis zur Lamellengeometrie kann eine maßgeschneiderte Kühlkörperlösung die thermische Leistung erheblich verbessern.

Abschluss

Das Richtige wählen Kühlkörper erfordert die Abwägung mehrerer Faktoren – Verlustleistung, Wärmewiderstand, Materialauswahl, Design und Budget. Durch Priorisierung thermische Analyse Und Benutzerzentriertes Designkönnen Sie die Produktlebensdauer verlängern, die Zuverlässigkeit erhöhen und eine optimale Leistung erzielen.
