Das unerbittliche Antrieb für schnellere, kleinere und leistungsfähigere elektronische Geräte stellt eine eskalierende Herausforderung für das thermische Management dar. Von dicht gepackten Rechenzentren, die KI -Workloads bis hin zu kompakten Leistungsmodulen in Elektrofahrzeugen und anspruchsvollen Mikroprozessoren ausführen, ist die pro Volumeneinheit erzeugte Wärme in die Höhe. Traditionelle Kühlmethoden, die hauptsächlich auf erzwungene Luft oder sogar Standard-Einphasen-Flüssigkeitskühlung angewiesen sind, erreichen zunehmend ihre physischen Grenzen. Wenn sich die Wärmebelastung verstärkt, wird die Aufrechterhaltung optimaler Betriebstemperaturen für Leistung, Zuverlässigkeit und Langlebigkeit der Geräte von entscheidender Bedeutung. Hier tritt eine zweiphasige Kühlung als hochwirksame Strategie für fortschrittliche Wärmemanagement auf, die in der Lage ist, extreme Wärmeflüsse zu bewältigen, indem ein grundlegendes physikalisches Prinzip genutzt wird: die Kraft der Phasenveränderung.
Dieser Artikel bietet eine umfassende Erforschung der Zwei-Phasen-Kühlung. Wir werden uns mit dem eintauchen, was sie ist, die Wissenschaft hinter ihrem Betrieb, die verschiedenen Arten von Systemen, ihre erheblichen Vorteile und potenziellen Herausforderungen, die Vergleich mit der Kühlung von Einzelphasen und die, wo sie sich in verschiedenen Branchen entscheidend auswirkt.
Im Kern ist die Zweiphasenkühlung eine thermische Managementtechnik, die den Übergang einer Arbeitsfluid zwischen seinen Flüssigkeits- und Dampfphasen (Gas) zum Absorbieren, Transport und Ablösen von Wärme verwendet. Der Schlüssel liegt in der Nutzung der latenten Verdampfungswärme - die erhebliche Energiemenge, die eine Substanz bei konstanter Temperatur von einer Flüssigkeit zu einem Gas ändert, absorbiert, oder füllt, wenn es von einem Gas zurück zu einer Flüssigkeit (Kondensation) wechselt.
Dies steht in starkem Kontrast zur einphasigen Kühlung (wie Standard-Wasserkühlung oder Ölkühlung). Einphasige Methoden stützen sich auf die sensible Wärmekapazität des Kühlmittels-die Energie, die mit zunehmender Temperatur des Fluids absorbiert ist. Obwohl es bis zu einem gewissen Punkt wirksam ist, erfordert das Absorten großer Wärmemengen erhebliche Flüssigkeitsflussraten und führt zu einem Temperaturgradienten über das System. Die Zwei-Phasen-Kühlung durch die Verwendung von latenter Wärme kann erheblich mehr Wärmeenergie pro Masse des Arbeitsfluids übertragen, häufig mit minimaler Temperaturänderung während des Phasenübergangs selbst.
Die meisten zweiphasigen Kühlsysteme arbeiten mit einem thermodynamischen Zyklus mit geschlossenem Schleifen. Während spezifische Implementierungen variieren, sind die grundlegenden Schritte:
Wärmeabsorption (Verdunstung): Ein flüssiges Kühlmittel wird in thermischen Kontakt mit der Wärmegenerierungskomponente gebracht. Dieser Kontakt kann in Mikrokanälen in einer Kaltplatte auftreten , die auf einer CPU, innerhalb des Verdampfungsabschnitts eines Wärmerohrs oder direkt auf der Oberfläche eines in einer Dielektrizitätsflüssigkeit untergetauchten Chips montiert ist. Wenn das Kühlmittel Wärme absorbiert, steigt seine Temperatur zu seinem Sättigungspunkt (Siedepunkt am lokalen Druck).
Phasenänderung (Kochen): Die Flüssigkeit kocht zu kochen und verwandelt sich in Dampf. Dieser Siedeprozess absorbiert eine erhebliche Menge latenter Wärme aus der Komponente. Entscheidend ist, dass diese Phasenänderung bei nahezu konstanter Temperatur auftritt und dazu beiträgt, die Oberfläche der heißen Komponentenisothermie zu halten.
Dampftransport: Der erzeugte Dampf, der jetzt die absorbierte Wärmeenergie trägt, wandert von der Wärmequelle in Richtung eines kühleren Abschnitts des Systems (des Kondensators). Diese Bewegung kann durch die während des Kochens erzeugte Druckdifferenz, durch Kapillarkräfte innerhalb einer Dochtstruktur (Wärmerohre, Dampfkammern), durch Schwerkraft (Thermosiphonen) oder aktiv durch eine mechanische Pumpe passiv gesteuert werden.
Wärmeabstoßung (Kondensation): Im Kondensator - bei der Kühlkampfen der Umgebungsluft ausgesetzt sein könnten, ein Wärmetauscher, der mit einer sekundären Kühlschleife angeschlossen ist, oder gekühlte Spulen in einem Immersionstank - der Dampf kommt mit kühleren Oberflächen in Kontakt. Es gibt seine latente Wärme für die Umgebung oder das Sekundärkühlmittel frei.
Phasenänderung (Kondensation): Wenn der Dampf Wärme freigibt, kondensiert sie wieder in seinen flüssigen Zustand.
Flüssigkeitsrückgabe: Die kondensierte Flüssigkeit wird dann zurück zum Verdampferabschnitt transportiert, um mehr Wärme zu absorbieren und den Zyklus abzuschließen. Diese Rendite kann durch Kapillarwirkung, Schwerkraft oder Pumpe angetrieben werden.
Die Zwei-Phasen-Kühlung umfasst eine Reihe von Technologien, die allgemein als passiv, aktiv (gepumpt) oder Immersionssysteme eingestuft wurden:
Diese Systeme arbeiten ohne mechanische Pumpen und stützen sich auf natürliche physikalische Phänomene für den Flüssigkeitskreislauf. Sie werden oft für ihre Zuverlässigkeit und keinen Stromverbrauch für die Flüssigkeitsbewegung geschätzt.
Wärmerohre: Dies sind vielleicht die häufigsten passiven zweiphasigen Geräte. Ein Wärmerohr ist ein versiegelter Behälter (typischerweise ein Kupfer- oder Aluminiumrohr), der mit einer inneren Dochtstruktur (z. B. gesintertem Pulver, Rillen, Maschen) ausgekleidet ist und eine kleine Menge einer funktionierenden Flüssigkeit (wie Wasser, Ammoniak oder Methanol) unter Vakuum enthält. Die Wärme wird auf ein Ende (den Verdampfer) aufgetragen, verdampft die Flüssigkeit. Der Dampf fährt schnell zum kühleren Ende (der Kondensator), wo er die Wärme freigibt. Die Dochtstruktur transportiert dann die kondensierte Flüssigkeit durch Kapillarwirkung zum Verdampfer zurück zum Verdampfer, wodurch unabhängig von der Orientierung (innerhalb von Grenzen) kontinuierlichen Betrieb ermöglicht wird. Wärmerohre bieten eine außergewöhnlich hohe effektive thermische Leitfähigkeit, oft hunderte Male der von festem Kupfer.
Dampfkammern: im Wesentlichen flache, planare Wärmerohre. Sie zeichnen sich bei der Ausbreitung von Wärme aus einer konzentrierten Quelle (wie einem kleinen Chip) über einen größeren Bereich, in dem sie durch einen Kühlkörper oder andere Mittel effektiver abgeleitet werden kann. Sie arbeiten nach dem gleichen Prinzip wie Wärmerohre, wobei eine Dochtstruktur für die Flüssigkeitsrendite verwendet wird.
Thermosiphons: Ähnlich wie bei Hitzerohren, aber oft einfacher im Bau (möglicherweise nicht komplexe Docht) und hauptsächlich auf die Schwerkraft angewiesen, um die kondensierte Flüssigkeit in den Verdampfer zurückzugeben. Infolgedessen muss der Verdampfer für den ordnungsgemäßen Betrieb unter dem Kondensator positioniert werden. Sie werden häufig in größeren Anwendungen verwendet, in denen die Orientierung festgelegt ist.
Diese Systeme verwenden eine mechanische Pumpe, um das Kühlmittel zu zirkulieren, wodurch eine größere Kontrolle und die Fähigkeit, höhere Wärmebelastungen zu bewältigen oder Wärme über längere Strecken zu transportieren, zu ermöglichen.
Pumpte zweiphasige Systeme zirkulieren häufig eine unterkühlte oder gesättigte Flüssigkeit (häufig ein Kältemittel oder ein technisches Dielektrikum) zu speziellen Kaltplatten, die direkt an Hochleistungskomponenten wie CPUs, GPUs oder IGBTs montiert sind. Das Kochen tritt in Mikrokanälen oder Strukturen innerhalb der Kaltplatte auf (manchmal als Direkt- oder DTC-Kühlung bezeichnet). Die Pumpe sorgt für eine konsistente Flüssigkeitsabgabe und wird das Dampf-Liquid-Gemisch in einen Fernkondensator entfernt. Diese Systeme sind sehr effektiv, um sehr hohe, lokalisierte Wärmeflüsse zu verwalten und eine präzise Temperaturregelung zu ermöglichen.

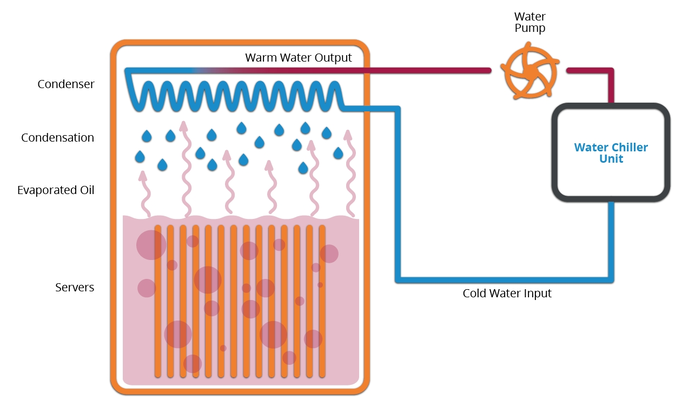

Dieser Ansatz beinhaltet vollständig elektronische Komponenten oder ganze Server direkt in ein Bad von spezialisiertem dielektrischem (elektrisch nicht leitend) Flüssigkeit mit einem niedrigen Siedepunkt (häufig um 50 ° C).
Wenn die Komponenten Wärme erzeugen, kocht die Flüssigkeit direkt auf ihren heißen Oberflächen und entzieht Wärme durch latente Wärmeabsorption effizient. Der erzeugte Dampf steigt auf natürliche Weise an, typischerweise begegnet die Kondensatorspulen (durch Wasser oder Luft abgekühlt) in der Nähe der Oberseite des Tanks, kondensiert und tropft zurück in das flüssige Bad. Diese passive Zirkulation im Tank beseitigt die Notwendigkeit, dass sich Pumpen Flüssigkeit über die Server bewegen, obwohl Pumpen in der externen Schleife verwendet werden können, die die Kondensatorspulen abkühlen. 2PIP gewinnt an Rechenzentren mit hoher Dichte, die sich mit extremen Rack-Leistungsniveaus befassen (z. B. für AI/HPC-Cluster), an die Niveau.
Die einzigartige Physik der Wärmeübertragung von Phasenwechsel bietet mehrere überzeugende Vorteile:
Latente Wärmewerte sind typischerweise Größenordnungen, die höher sind als die sensiblen Wärmekapazitäten für gemeinsame Kühlmittel. Dies bedeutet, dass zweiphasige Systeme signifikant mehr Wärmeenergie pro Flüssigkeitseinheit aufnehmen und transportieren können, sodass die Kühlung von Komponenten, die extrem hohe Wärmeflüsse erzeugen (gemessen in W/cm²), die einphasige Systeme überwältigen würde.
Da Kochen und Kondensation bei relativ konstanten Temperaturen (abhängig vom Druck) auftreten, neigen zweiphasige Systeme dazu, sehr gleichmäßige Temperaturen über die Oberflächen sowohl der Wärmequelle (Verdampfer) als auch des Kühlkörpers (Kondensator) aufrechtzuerhalten. Dies minimiert gefährliche Hotspots für empfindliche Komponenten und verbessert die Effizienz des Gesamtsystems.
Für eine bestimmte Wärmebelastung erfordern gepumptes Zweiphasensystem häufig signifikant niedrigere Flüssigkeitsdurchflussraten im Vergleich zu Flüssigkeitssystemen mit einphasigen Flüssigkeiten. Dies kann zu kleineren Pumpen, reduzierten Rohrdurchmessern und einem geringeren Energieverbrauch für das Pumpen führen. Passive Systeme wie Wärmerohre bieten hocheffizienten Wärmetransport mit Null -Pumpen -Energiekosten.
Wärmerohre und Dampfkammern ermöglichen einen effizienten Wärmetransport von eingeschränkten Bereichen oder ermöglichen eine wirksame Wärmeverbreitung in niedrigen Profil-Konstruktionen. Die hohen Wärmeübertragungskoeffizienten ermöglichen potenziell kleinere Wärmetauscher im Vergleich zu Einzelphasenlösungen für dieselbe Wärmebelastung.
Die Verwendung von elektrisch nicht leitenden Flüssigkeiten bei Immersionskühlung und vielen gepumpteten Zweiphasensystemen beseitigt das Risiko von Kurzkreisen, wenn Lecks direkt auf angetriebener Elektronik auftreten, ein erheblicher Vorteil gegenüber der herkömmlichen Wasserkühlung in bestimmten Anwendungen.
Während mächtig die Zwei-Phasen-Kühlung auch Überlegungen darstellt:
Systemkomplexität: Pumpte zweiphasige Systeme können komplexer für das Design und Betrieb sein als einphasige Schleifen, wobei möglicherweise Komponenten wie Akkumulatoren, Separatoren und präzise Steuerungssysteme erforderlich sind. Die Immersionskühlung erfordert spezialisierte Tanks, Flüssigkeitshandhabung und potenziell Dampfbeckenstrategien.
Kosten: Die spezialisierten Komponenten (z. B. hermetisch versiegelte Wärmerohre/Dampfkammern, Kältemittel-kompatible Pumpen, teure Dielektrizflüssigkeiten) können zweiphasige Systeme anfänglich teurer machen als einfachere Luft- oder einphasige Flüssigkühlungslösungen.
Arbeitsflüssigkeitsauswahl: Die Auswahl der richtigen Flüssigkeit ist entscheidend. Zu den Faktoren zählen die gewünschte Betriebstemperatur (diktierende Siedepunkt), latente Wärmekapazität, Betriebsdruck, Kompatibilität mit Systemmaterialien, Sicherheit (Entflammbarkeit, Toxizität), Umweltauswirkungen (globales Erwärmungspotential - GWP) und Kosten.
Potenzielle Flussinstabilitäten: Unter bestimmten Bedingungen können zweiphasige Strömungen (insbesondere in gepumpteten Systemen) Instabilitäten wie Druckabfallschwingungen oder Durchströmungsfehlverteilungen aufweisen, die sorgfältig technische Konstruktionen erfordern, um dies zu verhindern.
Schwerkraftabhängigkeit: Einige passive Konstruktionen (Thermosiphonen, bestimmte Wärmerohr -Implementierungen) haben eine Leistung, die von der Orientierung relativ zur Schwerkraft abhängt.
Die Zwei-Phasen-Kühlung wird bei Anwendungen immer wichtiger, die die Grenzen der Leistungsdichte überschreiten:
Hochleistungs-Computing (HPC) und Rechenzentren: Kühlung von Power-Hungry-CPUs, GPUs und KI-Beschleunigern über Direkt-zu-Chip-Pumpsysteme oder vollständige Eintauchkühlung, um extreme Rackdichten zu ermöglichen.
Leistungselektronik: Wärme in IGBTs, MOSFETs (insbesondere SIC- und GaN -Geräten), Leistungswandler und Wechselrichter, die in Industrieantrieben, erneuerbare Energien (Solar, Wind), Automobile -EVs und Gitterinfrastruktur verwendet werden.
Luft- und Raumfahrt & Verteidigung: Kühlung von Avionik, Radarsystemen, gerichtete Energywaffen (Tauwaffen) und andere Hochleistungselektronik, bei denen Größe, Gewicht und Leistung von entscheidender Bedeutung sind.
Telekommunikation: Wärme durch Hochleistungs-HF-Verstärker in Basisstationen und anderen anspruchsvollen Netzwerkgeräten abgeleitet.
Medizinprodukte: Kühllaser, die in chirurgischen oder diagnostischen Geräten, MRT-Systemen und anderen hitzempfindlichen medizinischen Elektronik verwendet werden.
Automobile: Erweitertes Wärmemanagement für EV-Akku (mit Wärmerohren zur Ausbreitung/Gleichmäßigkeit), Leistungselektronik (Wechselrichter, DC-DC-Wandler) und Ladesysteme.
Fortgeschrittene Beleuchtung: Kühlung von LEDs und Laserdioden mit hoher Breite, bei denen die Temperaturstabilität für Leistung und Lebensdauer von entscheidender Bedeutung ist.
Die Auswahl des optimalen Zwei-Phasen-Kühlansatzes hängt von zahlreichen Faktoren ab: Größe und Konzentration (Fluss) der Wärmebelastung, die erforderliche Betriebstemperatur, die verfügbaren Platz- und Gewichtsbeschränkungen, das Budget, die Umgebungsbedingungen, die Zuverlässigkeitsanforderungen und die Durchführbarkeit von passiven und aktiven Systemen. Wärmerohre sind möglicherweise ideal, um mäßige Wärmebelastungen passiv zu bewegen, Dampfkammern für die Ausbreitung lokaler Hotspots, gepumpte Systeme für die Handhabung von sehr hohen, konsistenten Lasten und Eintauchen für die maximale Dichteserverkühlung. Das Navigieren dieser Entscheidungen erfordert häufig die Zusammenarbeit mit Experten für thermische Management.
Während elektronische Geräte ihre Flugbahn in Richtung höherer Leistungsdichten fortsetzen, wechselt die Zweiphasenkühlung von einer speziellen Technik zu einer Mainstream-Notwendigkeit. Seine grundlegende Fähigkeit, intensive Wärmebelastungen effizient zu verwalten und die Temperaturgleichmäßigkeit aufrechtzuerhalten, macht es unabdingbar, das Potenzial von Prozessoren der nächsten Generation, Leistungsmodulen und anderen fortschrittlichen Komponenten freizuschalten. Von passiven Wärmepfeifen schweigend kühlende Laptops bis hin zu hoch entwickelten Immersionstanks, die ganze Rechenzentren verwalten, ebnen Phasenwechselkühlungstechnologien den Weg für fortgesetzte Innovationen in einem riesigen Branchenspektrum.
