Ein Wechselrichterkühlkörper ist eine wichtige Komponente, die die von Wechselrichtern erzeugte Wärme während des Betriebs löst. Durch die Abtrennung von Wärme verhindert es eine Überhitzung, wodurch eine effiziente und zuverlässige Leistung gewährleistet wird, insbesondere in Hochleistungsanwendungen wie Solarsysteme und industrielle Laufwerke.
Stellen Sie sich vor, Sie installieren ein Solarstromsystem für Ihr Zuhause, nur um häufige Ausfälle auszusetzen, da der Wechselrichter überhitzt. Dieses frustrierende Szenario kann zu kostspieligen Reparaturen und Ausfallzeiten führen. Ein gut gestalteter Wechselrichter verhindert solche Probleme, wodurch Ihr System reibungslos und effizient läuft.
Welche Faktoren beeinflussen die Leistung des Wechselrichters mit Kühlkörper?
Wie wähle ich den rechten Wechselrichter für Ihre Anwendung aus?
Wechselrichter sind für die Umwandlung von Gleichstrom in Wechselstrom unerlässlich, erzeugen jedoch erhebliche Wärme, die die Leistung schädigen können. Das Verständnis, warum Kühlkörper kritisch sind, hilft Ihnen, ihre Rolle bei der Gewährleistung der Systemzuverlässigkeit und der Lebensdauer der Systeme zu schätzen.
Wechselrichterköcher sind unerlässlich, da sie eine Überhitzung verhindern, indem Wärme erzeugt wird, die während des Betriebs erzeugt werden, um sicherzustellen, dass die Wechselrichterfunktionen effizient sind und die Lebensdauer bei anspruchsvollen Anwendungen erweitern.
Überhitzung kann die Wechselrichterleistung erheblich beeinträchtigen, was zu einer verringerten Effizienz und einem möglichen Versagen des potenziellen Komponenten führt. Zum Beispiel könnte in einem Solarstromsystem ein überhitzter Wechselrichter geschlossen, was das Stromversorgung Ihres Hauses stört. In industriellen Umgebungen kann Überhitzung Maschinenausfallzeiten verursachen, was zu erheblichen finanziellen Verlusten führt. Kühlkörper mildern diese Risiken, indem sie optimale Betriebstemperaturen aufrechterhalten und empfindliche Komponenten wie IGBTs (isolierte Bipolare -Transistoren isoliertes Gate) schützen. Aus theoretischer Perspektive erhöht übermäßige Wärme den elektrischen Widerstand und verringert die Effizienz. Praktisch kann dies zu Systemversagen führen und die Notwendigkeit eines effektiven thermischen Managements betonen.
Wärme beeinflusst Halbleitergeräte und erhöht den Widerstand und den Stromverlust, der die Wechselrichterleistung beeinträchtigt. In Wechselrichtern in Elektrofahrzeugen kann beispielsweise Überhitzung die Leistung verringern und die Fahrzeugbereich beeinflussen. Eine langfristige Exposition gegenüber hohen Temperaturen kann auch die Lebensdauer der Komponenten verkürzen, was häufig ersetzt wird. Kühlkörper sorgen für eine stabile Leistung, indem die Temperaturen innerhalb sicherer Grenzen gehalten werden. Ein gut gestalteter Kühlkörper kann die Betriebslebensdauer eines Wechselrichters verlängern und Kosteneinsparungen und Zuverlässigkeit bieten. Der Kompromiss stellt sicher, dass der Kühlkörper angemessen dimensioniert ist, um die Kühlungseffizienz mit Platzbeschränkungen auszugleichen.
Schlagvergleichstabelle
Kühlkörper sind so konstruiert, dass sie die von Wechselrichtern erzeugte Wärme verwalten, aber wie erreichen sie dies? Erforschen wir die Mechanismen hinter ihrer Operation, um ihre Wirksamkeit zu verstehen.
Inverter -Kühlkörper wirken durch Durchführung von Wärme vom Wechselrichter zum Kühlkörper, wo er durch Konvektion und Strahlung in die umgebende Luft aufgelöst wird, wodurch sichere Betriebstemperaturen aufrechterhalten werden.
Kühlkörper arbeiten durch drei Hauptmechanismen: Leitung, Konvektion und Strahlung. Die Leitung überträgt die Wärme von den Komponenten des Wechselrichters auf die Basis des Kühlkörpers. Die Konvektion verteilt dann diese Wärme in die umgebende Luft, die häufig durch Flossen unterstützt wird, die die Oberfläche erhöhen. Die Strahlung in typische Umgebungen, obwohl weniger signifikant, gibt Wärme von der Oberfläche der Kühlkörper aus. In einem Solarwechselrichter wird beispielsweise Wärme aus IGBTs zu einem Aluminiumkühlkörper durchgeführt und dann über den Luftstrom abgelöst. In spezialisierten Fällen wie evakuierte Kammern spielt Strahlung eine größere Rolle, wie in Studien mit Dreiphasen-PWM-Wechselrichtern (Sciencedirect) zu sehen ist. Das Design muss diese Mechanismen für eine optimale Kühlung ausgleichen.
Effektives Kühlkörperdesign umfasst Merkmale wie Flossen, um die Oberfläche und Materialien mit hoher Wärmeleitfähigkeit wie Aluminium oder Kupfer zu maximieren. Zum Beispiel sorgt eine fettliche Kühlkörper in einem Hauswechselrichter eine effiziente Konvektion, indem Luft durch die Flossen fließen kann. Die Auswahl der Wärmegrenzflächenmaterialien (TIMS) wie Wärmepaste verbessert die Wärmeübertragung zwischen Wechselrichter und Kühlkörper. Praktisch müssen diese Merkmale auf die Leistung und Umgebung des Wechselrichters zugeschnitten sein. Der Kompromiss besteht darin, dass komplexe Entwürfe die Kosten erhöhen können, aber sie gewährleisten die Zuverlässigkeit bei Hochleistungsanwendungen wie Industriemotorfahrten.
Wärmeübertragungsmechanismen Tabelle
Wechselrichterkühlkörper sind in verschiedenen Designs erhältlich, die jeweils für bestimmte Anwendungen geeignet sind. Wenn Sie diese Typen kennen, können Sie die beste Lösung für Ihre Anforderungen auswählen.
Zu den häufigen Arten von Wechselrichterkühlkörper gehören geflogene, extrudierte, flüssige Abkühlung und Kühlkörper mit gebundenen Flossen, die jeweils für bestimmte Leistungsniveaus und Anwendungen ausgelegt sind.

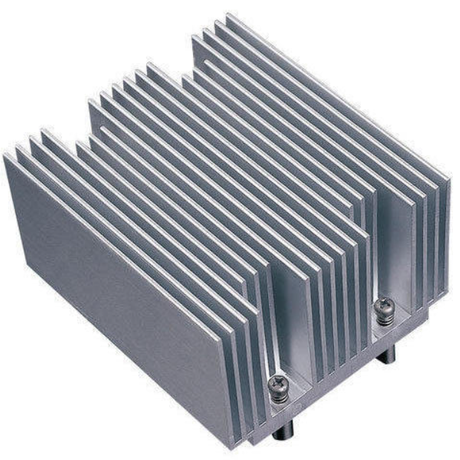

Flocken Kühlkörper weisen hervorstehende Flossen auf, um die Oberfläche zu erhöhen und die Wärmeabteilung durch Konvektion zu verbessern. Sie eignen sich ideal für Anwendungen mit niedrigem bis mittlerem Strom, wie z. B. Computernetzvorräte oder kleine Wechselrichter. Beispielsweise kann ein Kühlkörper mit flockenem Kühlkörper einen 500 -W -Wechselrichter in einem Haus -Sonnensystem abkühlen. Theoretisch verbessert die erhöhte Oberfläche die konvektive Effizienz, aber ihre geringe Größe begrenzt ihre Verwendung in Hochleistungsszenarien. Praktisch sind sie kostengünstig und einfach zu installieren, obwohl sie einen ausreichenden Luftstrom benötigen, um eine optimale Leistung zu erzielen.

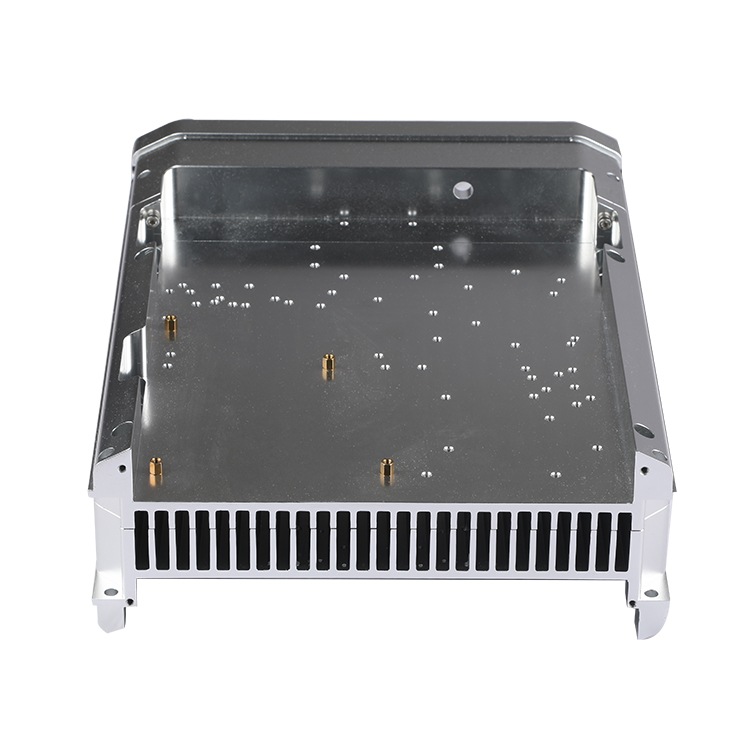

Extrudierte Kühlkörper werden hergestellt, indem Metall, typischerweise Aluminium, durch einen Würfel gedrückt werden, um anpassbare Formen wie U- oder L -Profile zu erzeugen. Sie passen Medien- bis Hochleistungsanwendungen wie motorische Steuerungssysteme. Zum Beispiel kann ein extrudierter Kühlkörper in einem 2 -kW -Industrierversum verwendet werden. Ihr Design ermöglicht Flexibilität in Form und Größe, Ausgleichskosten und Leistung. Der Kompromiss ist, dass komplexe Formen die Produktionskosten erhöhen können, aber für verschiedene Anwendungen eine zuverlässige Kühlung bieten.

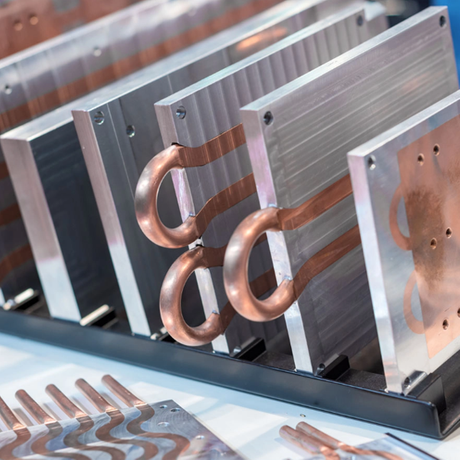

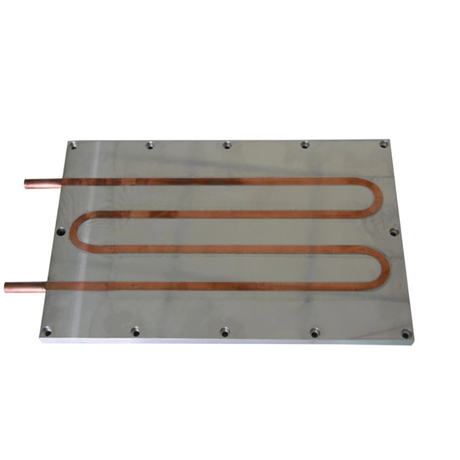

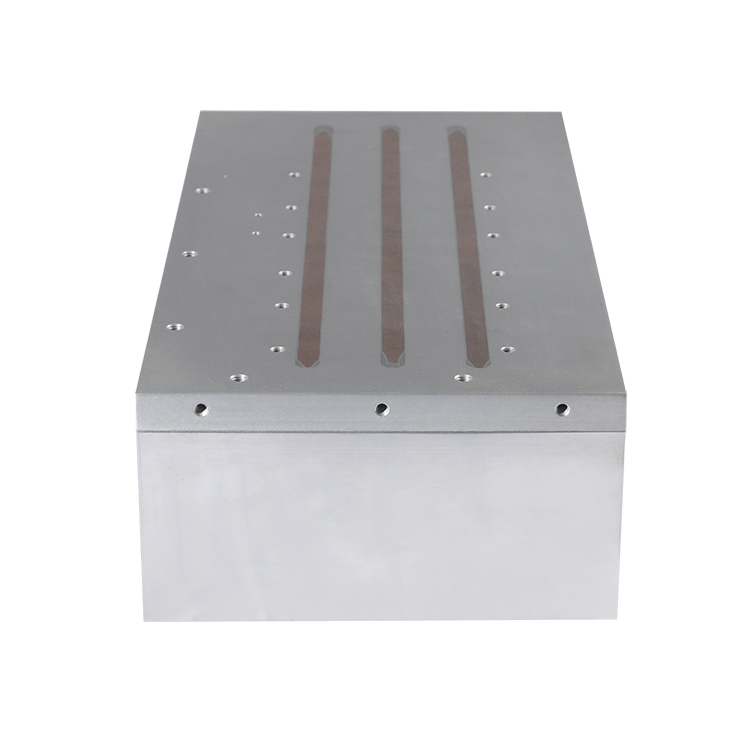

Kühlkörper mit flüssigem Abkühlen verwenden Kühlmittel, um Wärme zu absorbieren und zu übertragen, was sie ideal für Hochleistungsanwendungen wie Wechselrichter für Elektrofahrzeuge. Zum Beispiel kann eine kalte Platte einen 10 -kW -Wechselrichter in einer industriellen Fahrt abkühlen. Sie bieten überlegene thermische Leistung, sind aber komplexer und teurer. Der theoretische Vorteil ist ihre Fähigkeit, mit hohen Wärmebelastungen umzugehen, während sie praktisch Wartung benötigen, um Lecks zu vermeiden. Ihre Anpassung macht sie für anspruchsvolle Umgebungen geeignet.

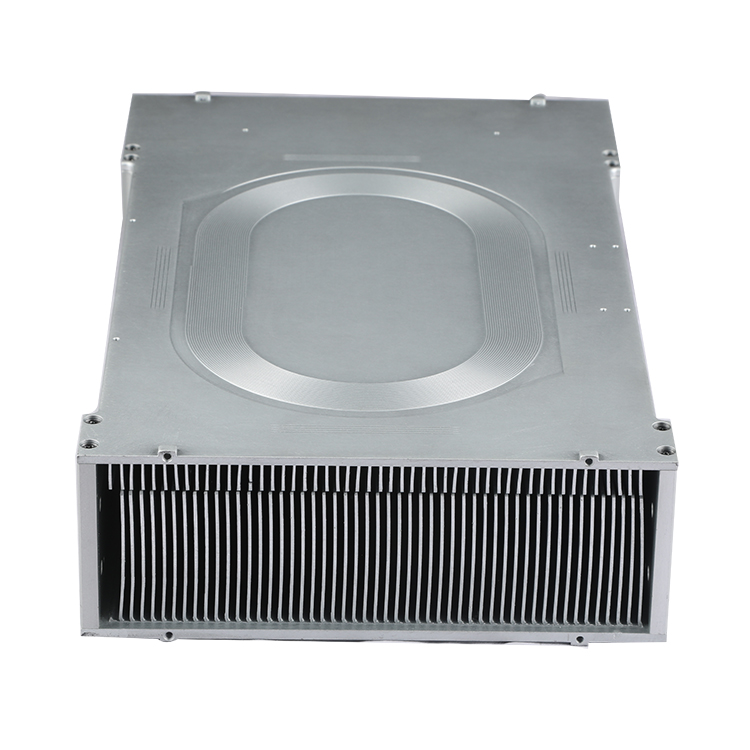

An der Basisplatte befestigte Kühlkörper mit gebundenen Flossen sind Flossen angebracht, die eine hervorragende thermische Leistung für Hochleistungsanwendungen wie große Stromwechselrichter bieten. Zum Beispiel könnten sie in einem 5 -kW -Solarwechselrichter verwendet werden. Ihr anpassbares Design sorgt für eine effiziente Wärmeableitung, aber sie sind schwerer und teurer. Der Kompromiss sind höhere Kosten für eine überlegene Leistung, wodurch sie ideal für kritische Systeme sind, bei denen die Zuverlässigkeit von größter Bedeutung ist.
Kühlkörpervergleichstabelle
Die Leistung eines Kühlkörpers eines Wechselrichters hängt von mehreren Faktoren ab. Wenn Sie diese verstehen, wählen Sie eine effektive Kühllösung aus oder entwerfen Sie.
Schlüsselfaktoren, die die Leistung des Wechselrichters beeinflussen, sind Material, Größe, Form, Flossenkonstruktion, Luftstrom und thermische Grenzflächenmaterialien.
Das Material eines Kühlkörpers wirkt sich erheblich auf seine Leistung aus. Aluminium ist leicht mit guter thermischer Leitfähigkeit (205 W/MK), wodurch es für die meisten Wechselrichter geeignet ist, wie diejenigen in Heim Solarsystemen. Kupfer mit höherer Leitfähigkeit (385 W/mK) wird in Hochleistungsanwendungen wie Wechselrichtern mit Elektrofahrzeugen verwendet. Kupfer ist jedoch schwerer und teurer. Theoretisch verbessert eine höhere Leitfähigkeit die Wärmeübertragung, aber praktisch müssen Kosten und Gewicht ausgeglichen werden. Eine Tabelle, in der diese Materialien verglichen werden, unterstreicht ihre Kompromisse.
Materialvergleichstabelle
Größere Kühlkörper bieten eine bessere Kühlung, indem sie mehr Oberfläche anbieten, aber möglicherweise nicht in kompakte Systeme passen. Beispielsweise kann ein großer Kühlkörper einen 3 -kW -Wechselrichter effektiv abkühlen, aber für ein tragbares Gerät unpraktisch sein. Die Form wie gerade oder Stiftflossen beeinflusst den Luftstrom und die Effizienz. Pinflossen ermöglichen einen multidirektionalen Luftstrom, ideal für enge Räume, während gerade Flossen offene Umgebungen entsprechen. Der Kompromiss balanciert die Kühlkapazität mit Platzbeschränkungen.
Der Luftstrom ist für die Konvektion von entscheidender Bedeutung. Beispielsweise verbessert ein fächergekühlter Kühlkörper in einem industriellen Wechselrichter die Leistung in Hochtemperaturumgebungen. Ein begrenzter Luftstrom erfordert wie in geschlossenen Systemen effizientere Designs. Praktisch kann die Gewährleistung einer ordnungsgemäßen Belüftung oder des Hinzufügens von Ventilatoren die Kühlung erheblich verbessern, dies erhöht jedoch die Komplexität und den Stromverbrauch. Das Testen des Luftstroms mit Werkzeugen wie Anemometern kann die Leistung optimieren.
Die Auswahl des rechten Kühlkörpers erfordert sorgfältige Berücksichtigung der Spezifikationen und der Betriebsbedingungen Ihres Wechselrichters. Hier erfahren Sie, wie Sie eine fundierte Wahl treffen können.
Um den rechten Wechselrichterkühlkörper auszuwählen, berücksichtigen Sie die Leistungsbewertung, Umgebungstemperatur des Wechselrichters, den Gehäusetyp, die Raumbeschränkungen und das Budget. Berechnen Sie den erforderlichen thermischen Widerstand und wählen Sie einen Kühlkörper aus, der ihn erfüllt oder überschreitet.
Beginnen Sie mit der Berechnung der vom Wechselrichter erzeugten Wärme. Bei einem 1000 -W -Wechselrichter mit einer Effizienz von 90% beträgt die Wärmeabteilung 100 W (10% der Eingangsleistung). Dies bestimmt die erforderliche Kapazität des Kühlkörpers. Beispielsweise benötigt ein Solarwechselrichter mit hoher Leistung einen robusten Kühlkörper, um den kontinuierlichen Betrieb zu erledigen. Theoretisch sorgen für genaue Berechnungen der Stromdissipation sicher, dass der Kühlkörper angemessen dimensioniert ist, was zu einer Unter- oder Überbezeichnung verhindert wird.
Verwenden Sie die Formel r_th = (t_j - t_a) / p_d, wobei T_J die maximale Übergangstemperatur (z. B. 125 ° C für IGBTs) ist, t_A die Umgebungstemperatur (z. B. 40 ° C) und P_D ist die Stromversorgung (z. B. 100W). In diesem Beispiel r_th = (125 - 40) / 100 = 0,85 ° C / W. Wählen Sie einen Kühlkörper mit thermischem Widerstand bei oder unter diesem Wert. Dies stellt sicher, dass der Wechselrichter innerhalb sicherer Temperaturgrenzen bleibt, wie in industriellen Anwendungen zu sehen ist.
Wählen Sie einen Kühlkörper basierend auf Herstellungsspezifikationen unter Berücksichtigung von Material, Größe und Typ. Zum Beispiel könnte ein Kühlkörper mit gebundenem Flosse für einen Hochleistungsrversrichter passen, während ein Kühlkörper mit dersen mit der mit dersen Kühlung für ein kleineres System arbeitet. Überprüfen Sie die Datenblätter auf thermische Widerstandswerte und sorgen Sie für die Kompatibilität mit Platz- und Budgetbeschränkungen. Praktische Tests wie die thermische Bildgebung können die Leistung unter realen Bedingungen überprüfen.
Auswahlkriterien Tabelle
Wechselrichterköcher sind entscheidend, um Überhitzung zu verhindern und in Anwendungen wie Sonnensystemen, Elektrofahrzeugen und industriellen Antrieben effizient und zuverlässig zu arbeiten. Sie arbeiten, indem sie Wärme durch Leitung, Konvektion und Strahlung übertragen, mit Konstruktionen wie Feind, extrudiertem, flüssigem Abkühlung und Kühlkörper mit gebundenen Flossen, die den unterschiedlichen Bedürfnissen erfüllen. Faktoren wie Material, Größe, Form und Luftstrom beeinflussen die Leistung erheblich, und die Auswahl des rechten Kühlkörpers beinhaltet die Berechnung der Leistung der Stromversorgung und des thermischen Widerstands bei der Berücksichtigung praktischer Einschränkungen. Durch das Verständnis dieser Aspekte können Sie ein optimales thermisches Management für Ihren Wechselrichter sicherstellen.
Bei WinShare Thermal sind wir auf hochwertige Kühlkörper und thermische Managementlösungen spezialisiert, die auf Ihre Bedürfnisse zugeschnitten sind. Unsere innovativen Designs, die von Advanced F & E und Inhouse Manufacturing unterstützt werden, sorgen für eine zuverlässige Leistung für Ihre Wechselrichteranwendungen. Besuchen Sie unsere Website, um unsere Angebote zu erkunden und die perfekte Kühllösung zu finden.
