Löschen mit Kühlkörper: Ultimative thermische Leistung und strukturelle Integrität
WinShare bietet leistungsstarke Kühlkörper mit leistungsstarken Löschern und bietet hervorragende Lösungen für die thermische Management für Ihre anspruchsvollen Anwendungen.
anniu

Was ist ein Kühlkörper von Löschen?

Das Löschen von Kühlkörper ist eine fortschrittliche Lösung für die thermische Bewirtschaftung, die den Kühlkörper (FIN) durch den Lötprozess mit dem Substrat verbindet. Im Gegensatz zu herkömmlicher mechanischer Verbindung oder Epoxidharzbindung verwendet das Löschen Füllstoffmetall (brahroffen) mit einem niedrigeren Schmelzpunkt als das Elternmaterial, um die Lücke durch Kapillarwirkung zu füllen, ohne das Elternmaterial zu schmelzen und eine starke metallurgische Bindung zu bilden.

Diese einzigartige Verbindungsmethode sorgt für einen extrem geringen thermischen Widerstand und eine hervorragende thermische Leitfähigkeit, da Wärme direkt durch die Metallbindung übertragen werden kann, wodurch der thermische Widerstand der Grenzfläche vermieden werden kann. Löschen Kühlkörper können komplexe und hohe Dichteflossenstrukturen erreichen, die Oberfläche der Wärmeabteilung maximieren und gleichzeitig eine hervorragende strukturelle Integrität und Haltbarkeit aufrechterhalten und sind ideal für eine hohe Wärmeflussdichte und raue Umgebungen.

Die WinShare Thermal-Legierung ist auf die Konstruktion und Herstellung von Hochleistungs-Bbrazing-Kühlkörper spezialisiert und bietet zuverlässige und effiziente Wärme-Dissipation-Lösungen für Ihre kritischen Anwendungen.

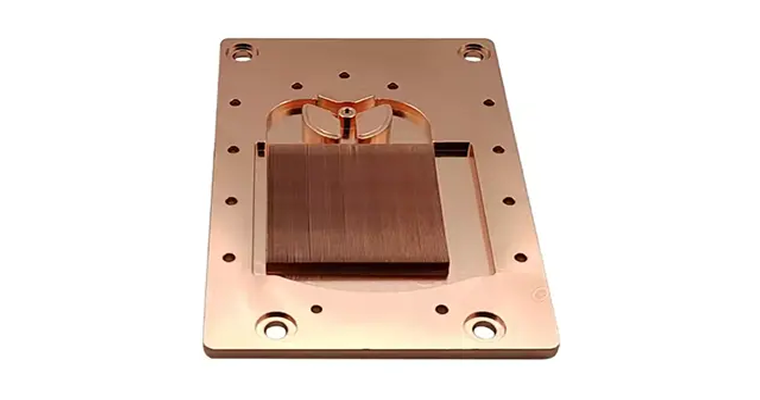

Gruppe 1321314816

Löschen mit Kühlkörper: Ultimative thermische Leistung und strukturelle Integrität

Ausgezeichnete thermische Leistung

Durch metallurgische Bindung wird extrem niedriger Grenzflächenwärmewiderstand erreicht, um eine effiziente Wärmeleitung zu gewährleisten und die Effizienz der Wärmeabteilung erheblich zu verbessern.

Hohe strukturelle Festigkeit

Die starke Verbindung durch das Löschen macht den Kühlkörper eine ganze Einheit mit hervorragender Beständigkeit gegen Schwingung und Schock.

Komplexe Geometrie

Ermöglicht hohe Dichte und Hochdichte mit hohem Aspekt-Verhältnis-Flosende und interne Durchflusskanäle, um den Luftstrom und die Effizienz von Flüssigkeitskühlung zu optimieren.

Leichtes Design

Hauptsächlich aus Aluminiumlegierungsmaterial, es reduziert das Produktgewicht effektiv und sorgt gleich

Materialkompatibilität

Es kann den Zusammenhang verschiedener Metallmaterialien realisieren, einschließlich Aluminium und Aluminium, Kupfer und Kupfer sowie Kupfer und Aluminium.

Hohe Zuverlässigkeit

Keine mechanischen Verbindungspunkte verringern das Risiko eines thermischen Versagens aufgrund von Lockerheit oder schlechter Kontakt, wodurch die langfristige Zuverlässigkeit verbessert wird.

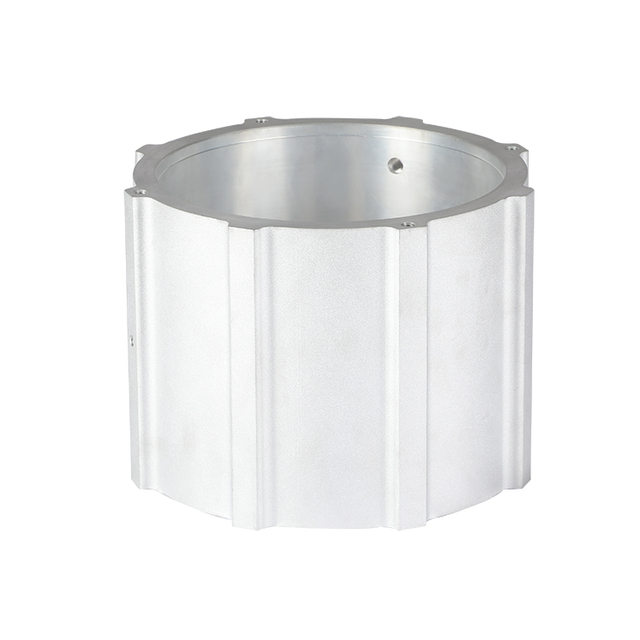

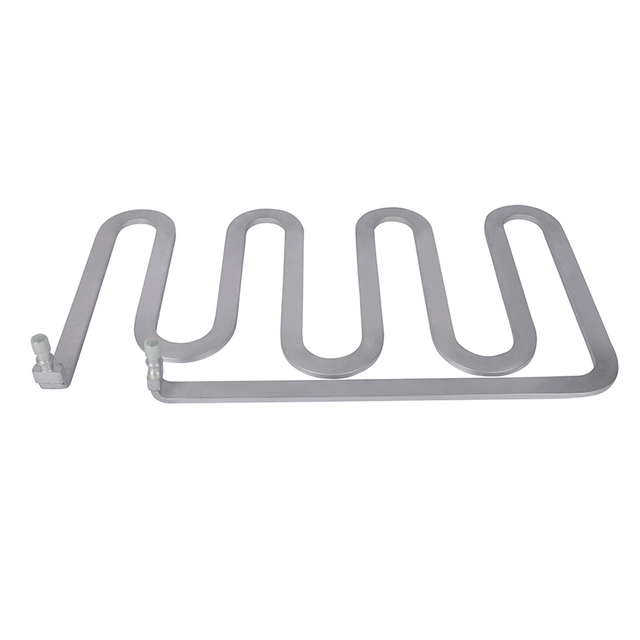

Anwendungen und Fallstudien zum Hartlöten von Kühlkörpern

Die fortschrittliche Löschertechnologie von WinShare Thermal Alloy

Wir verwenden eine Vielzahl fortschrittlicher Löttechniken, um die stärkste und thermisch effizienteste Verbindung für Ihren Kühlkörper zu gewährleisten. Jeder Prozess hat seine einzigartigen Vorteile und eignet sich für verschiedene Materialien und Designanforderungen.
Bonded-fin-heat-sink4_03
Vakuumlöckchen
Das Löschen von Vakuum ist ein Lötprozess, das in einer hohen Vakuumumgebung durchgeführt wird. Es erfordert nicht die Verwendung von Fluss, wodurch die Auswirkungen von Flussrückständen auf die Produktleistung und Sauberkeit vermieden werden. Hohe Sauberkeit: Kein Flussrückstand, geeignet für Produkte mit hoher Sauberkeitsanforderungen. Hohe Verbindungsstärke: bildet eine dichte metallurgische Bindung mit hoher Gelenkfestigkeit. Komplexe Struktur: Geeignet für Kühler mit komplexer interner Struktur, die schwer zu reinigen sind. Materialien: Hauptsächlich für Aluminiumlegierung, Edelstahl, Kupferlegierung usw. verwendet.
Bonded-fin-heat-sink4_03
Löten in kontrollierter Atmosphäre (CAB)
Der CAB-Prozess wird in einer kontrollierten inerten oder reduzierenden Atmosphäre durchgeführt, normalerweise unter Verwendung eines nicht korrosiven Flussmittels. Es ist kostengünstig und weist eine hohe Produktionseffizienz auf. Kosteneffizienz: Geringere Geräte- und Betriebskosten im Vergleich zum Vakuumlöten. Hohe Produktionseffizienz: geeignet für die kontinuierliche Produktion in großem Maßstab. Breite Anwendung: Weit verbreitet in Aluminium-Wärmetauschern und Heizkörpern. Material: Hauptsächlich Aluminiumlegierung.

Technische Spezifikationen und Anpassungsmöglichkeiten für das Hartlöten von Kühlkörpern

Die WinShare Thermallegierung bietet Standard- und Mustding -Lösungen für die Lösungen für die Löckel mit, gebliebenem Kühlkörpern. Wir sind in der Lage, die Auswahl, Abmessungen, die Flossentyp und die Oberflächenbehandlung genau zu steuern, um eine optimale thermische Leistung basierend auf Ihren spezifischen Anforderungen zu gewährleisten.
Spezifikationen Detaillierte Beschreibung
Hauptmaterial Aluminiumlegierung (wie Al3003, Al6061, Al6063), Kupfer, Heterogenmaterial Kombination (wie Kupfersubstrat + Aluminiumflosse)
Toleranz -Präzisionsherstellungs -Toleranzen, um hohe Branchenstandards zu erfüllen
Lötmaterialtyp Aluminium-Silicon-Löschellegierungen (wie 4047), Kupfer-Phosphor-Löschenlegierungen usw.
Lötprozess Vakuum -Löschen, kontrollierte Atmosphäre Löschen (CAB)
Finnentyp Gefaltete Flossen, gestempelte Flossen, Skived Flossen, extrudierte Flossen
Maximale Größe Anpassbar, um die Bedürfnisse großer Kühlmodule zu erfüllen (z. B. bis zu 1000 mm lang, 500 mm breit, 200 mm hoch)
Wärmewiderstandsbereich Abhängig von Konstruktion und Größe kann ein sehr geringer thermischer Widerstand erreicht werden
Oberflächenbehandlung Anodisierend (schwarz/transparent), chemisches Nickelbeschichtung, Passivierung, Sandstrahlen usw.
Toleranz Präzisionsfertigungstoleranzen, um hohe Branchenstandards zu erfüllen


Unser maßgeschneiderter Serviceprozess

Benutzerdefinierte Design und Optimierung

Benutzerdefinierte Konstruktionen basierend auf Ihren Wärmebelastungen, Platzbeschränkungen und Luftströmungsbedingungen.

Wärmesimulation (CFD/FEA)

Die starke Verbindung durch das Löschen macht den Kühlkörper eine ganze Einheit mit hervorragender Beständigkeit gegen Schwingung und Schock.

Schnelles Prototyping

Ermöglicht hohe Dichte und Hochdichte mit hohem Aspekt-Verhältnis-Flosende und interne Durchflusskanäle, um den Luftstrom und die Effizienz von Flüssigkeitskühlung zu optimieren.
Frame 1321318731

WinShare Brack -Kühlkörper -Qualitätssicherung und Zertifizierung

Unser Engagement für die Produktqualität ist der Eckpfeiler des Erfolgs von WinShare Thermal Alloy. Alle gefärbten Kühlkörper werden streng getestet und Qualitätskontrolle verfolgen, um sicherzustellen, dass sie die internationalen Standards und die strengen Anforderungen unserer Kunden erfüllen.

  • ISO 9001-Zertifizierung

    Wir befolgen internationale Standards für Qualitätsmanagementsysteme, um die Standardisierung und Effizienz des Produktionsprozesses sicherzustellen.

  • ROHS & REACH Compliance

    Alle Produkte entsprechen den Umweltrichtlinien, enthalten keine Schadstoffe und schützen die Gesundheit der Benutzer und die Umweltsicherheit.

  • Strenger Testprozess

    Dazu gehören Dichtheitsprüfungen, metallurgische Verbindungsprüfungen, Prüfungen der thermischen Leistung usw., um die Produktzuverlässigkeit sicherzustellen.

Breite Anwendung von WinShare Thermal Legierung Löschen Kühlkörper

Löschen Kühlkörper sind aufgrund ihrer überlegenen thermischen Leistung und strukturellen Integrität ideal für einen hohen Wärmefluss und harte Umgebungen. Sie werden in den folgenden Schlüsselbereichen häufig verwendet

Hochleistungselektronik

Wärmeabteilung von IGBT-Modulen, Wechselrichtern, Gleichrichter, Hochleistungsnahrungsmitteln usw.

LED -Beleuchtung mit hoher Leistung

Wärmeissipation für Hochwattage-LED-Lampen, Bühnenbeleuchtung, Außenbeleuchtung usw.

Neue Energiefahrzeuge

Thermische Verwaltung von Batteriekühlsystemen, Motorcontrollern, On-Bord-Ladegeräten usw.

Luft- und Raumfahrt & Verteidigung

Elektronische Geräte in der Luft, Radarsysteme, militärische Kommunikationsgeräte usw.

Medizinische und industrielle Ausrüstung

Große medizinische Geräte wie MRT und CT sowie hochpräzise industrielle Kontrollsysteme.

Rechenzentrum und Server

Hochleistungsserver CPU/GPU-Wärmeableitungs- und Flüssigkühlsystemkomponenten.

Warum sollten Sie sich für Winshare-Lötkühlkörper entscheiden?

Gruppe 1321314522

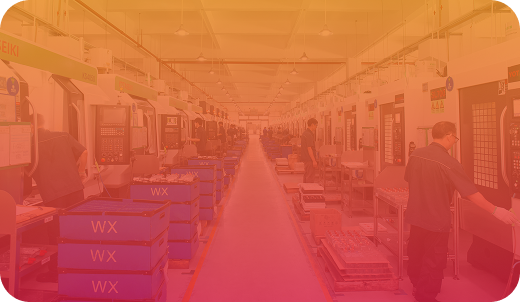

Lötkompetenz
Da wir uns auf die Löttechnologie konzentrieren, verfügen wir über fundiertes Fachwissen und umfangreiche Erfahrung, um die beste Verbindungsqualität sicherzustellen.




Gruppe 1321314523 (1)

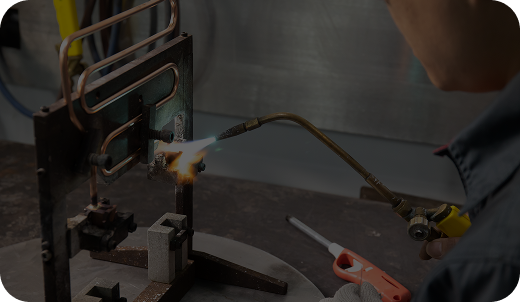

Fortgeschrittene Lötanlagen
Ausgestattet mit modernen Vakuum -Lötöfen und Kabinenproduktionslinien, um den Bedürfnissen unterschiedlicher Skalen und Komplexität zu erfüllen.




Gruppe 1321314524 (1)

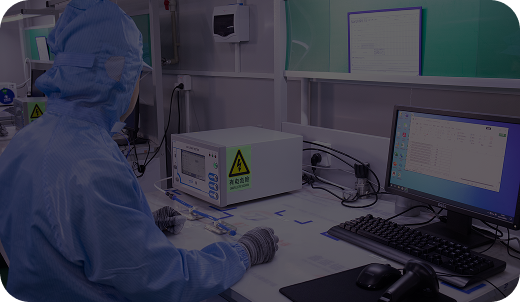

Umfassende Wärmekonstruktionsfähigkeiten
Stellen Sie eine breite Palette von thermischen Managementlösungen von konzeptionellem Design bis hin zu CFD/FEA -Simulation und Prototyping bereit.




Gruppe 1321314527

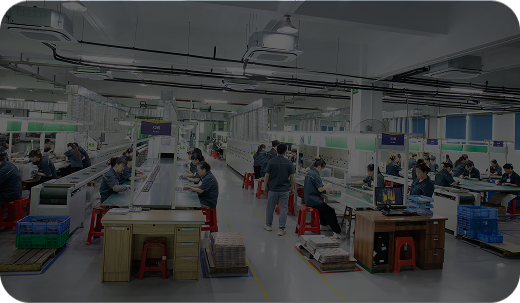

Strenge Qualitätskontrolle
Die ISO -Zertifizierung und strenge Testverfahren stellen sicher, dass jeder gefärbte Kühlkörper die höchsten Standards entspricht.




0EC0075EDA7B2E4AD96A3D4EAE319E3D

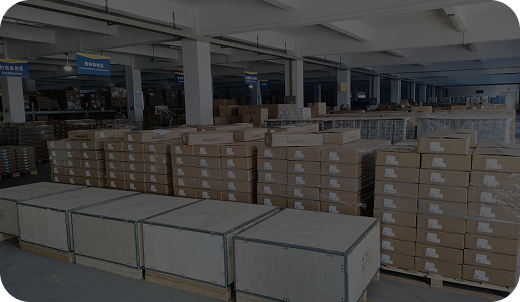

Schnelle Antwort und Lieferung
Effiziente Produktionsmanagement und Lieferkette gewährleisten eine schnelle Reaktion auf die Kundenbedürfnisse und die pünktliche Lieferung.




Gruppe 1321314525 (2)
Individuelle Lösungen
Von Standardprodukten bis hin zu vollständig benutzerdefinierten Designs, um die einzigartigsten und anspruchsvollsten Kühlanforderungen zu erfüllen.





Häufige Probleme beim Löschen von Kühlkörpern

Bereit für eine optimale thermische Leistung?

Lassen Sie nicht zu, dass Überhitzung Ihre Innovation einschränken. Arbeiten Sie mit WinShare Thermal, Experten -Kühlkörperherstellern zusammen, die sich der Herstellung von kundenspezifischen thermischen Lösungen widmen, die Ihren besonderen Anforderungen perfekt entsprechen.
