Kalt geschmiedeter Kühlkörper: Effizientes thermisches Management neu definieren

WinShare Thermal Lego ist auf fortschrittliche Kaltschmiede -Technologie angewiesen, um Ihnen eine hervorragende Leistung und Kühllösungen für hohe Zuverlässigkeit zu bieten.

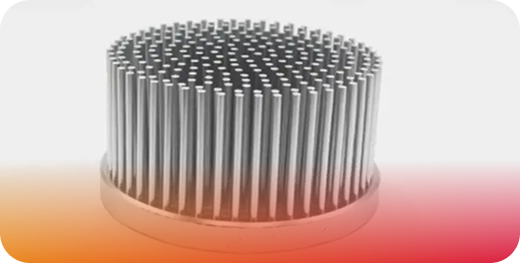

Was ist ein kalt geschmiedeter Kühlkörper?

Die kaltgeschmiedeten Kühlkörper von Winshare Thermal sind hochwertige, einteilige thermische Komponenten, die für Umgebungen mit hohem Wärmefluss entwickelt wurden. Dieses fortschrittliche Verfahren nutzt enormen Druck, um hochreines Metall (Kupfer oder Aluminium) bei Raumtemperatur zu einer vollständigen, integrierten Einheit (Basis und Rippen) zu formen.

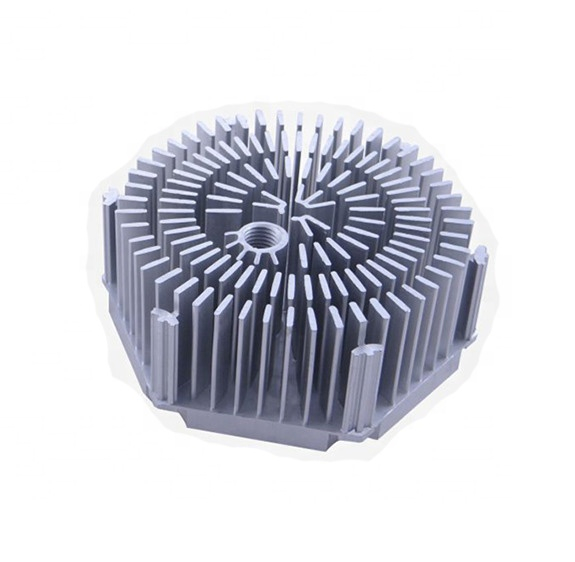

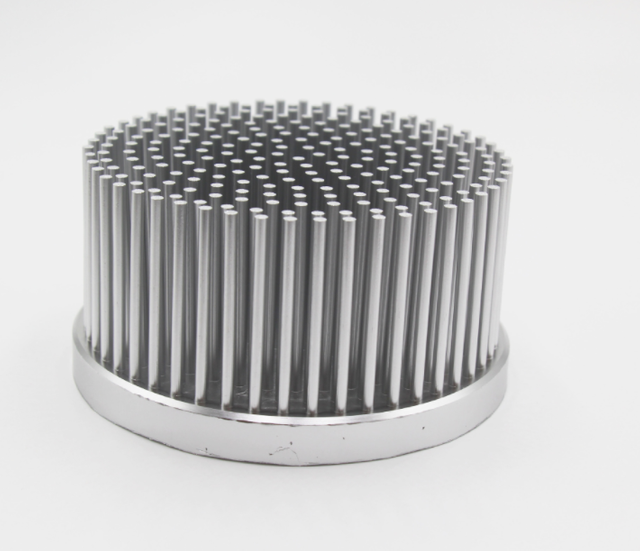

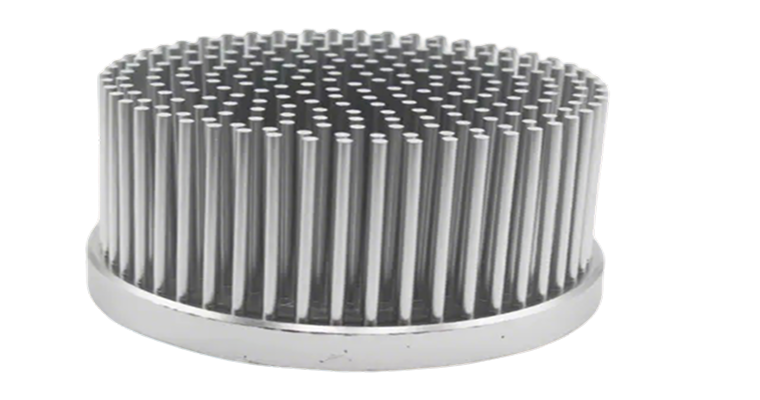

Produktpräsentation für kaltgeschmiedete Kühlkörper

WinShare Cold Forged Sach Sink: Schlüsselvorteile für hervorragende Leistung

Wir verwenden eine Vielzahl fortschrittlicher Löttechniken, um die stärkste und thermisch effizienteste Verbindung für Ihren Kühlkörper zu gewährleisten. Jeder Prozess hat seine einzigartigen Vorteile und eignet sich für verschiedene Materialien und Designanforderungen.

Kein thermischer Grenzflächenwiderstand

Die nahtlose, einteilige Struktur (Boden und Lamellen) sorgt für eine hocheffiziente, direkte Wärmeübertragung.

Verbesserte Wärmeleitfähigkeit

Der Kaltschmiedeprozess optimiert die Kornstruktur des Metalls und verbessert so die Wärmeflussfähigkeit des Materials.

Hohe Flossendichte

Kann Rippen mit extremer Dichte und Aspektverhältnissen herstellen und so die gesamte Wärmeableitungsoberfläche maximieren.

Überlegene strukturelle Integrität

Hervorragende mechanische Festigkeit und Haltbarkeit, ideal für Anwendungen, die eine hohe Zuverlässigkeit bei Stößen und Vibrationen erfordern.

Materialvielfalt

Erhältlich in hochreinem Aluminium und Kupfer, um spezifische Wärme- und Gewichtsanforderungen zu erfüllen.

Kaltgefälliger Kühlkörper: Kerntechnische Spezifikationen und materielle Vorteile

Spezifikationen	Detaillierte Beschreibung
Hauptmaterial	Hochreinheit Aluminium (Al1050, Al1070), Kupfer (C11000)
Flossendichte	Eine sehr hohe Dichte kann erreicht werden, wie z. B. 0,5 mm Tonhöhe, um die Oberfläche der Wärmeabteilung zu optimieren
Finn -Seitenverhältnis	Bis zu 20: 1 oder sogar höher und nutzt effektiv Wärmeableitungsraum
Maximale Größe	Große Kühlmodule können nach maßgeschneiderten Anforderungen hergestellt werden
Oberflächenbehandlung	Schwarz/transparente Anodisierung, chemische Nickelbeschichtung, Passivierung, Sandstrahlung usw., um die Korrosionsbeständigkeit und die Strahlungsleistung zu verbessern
Thermischer Widerstand	Einteiliger Form, kein Grenzflächenwärmemittel, der Gesamtwärmewiderstand ist viel niedriger als der herkömmliche kombinierte Kühlkörper

Kerntechnische Parameter

Die kalten Kühlkörper von WinShare Thermal Alloy werden nach anspruchsvollen Standards entwickelt und hergestellt, um sicherzustellen, dass sie den anspruchsvollsten Bedürfnissen des thermischen Managements erfüllen.

Detaillierte Erklärung von Kaltschmiedematerialvorteilen

Der kalte Schmiedenprozess prägt nicht nur die physikalische Form des Kühlkörpers, sondern optimiert auch die Leistung des Materials aus mikroskopischer Ebene.

Aluminium mit hohem Purity (Al1050 / Al1070): Diese Grade von Aluminiumlegierungen haben eine ausgezeichnete thermische Leitfähigkeit. Durch kaltes Schmieden wird die innere Kornstruktur verfeinert und entlang der Wärmeflussrichtung gedehnt, wodurch die anisotrope thermische Leitfähigkeit des Materials weiter verbessert wird, wodurch sie bei Wärmeableitungsanwendungen besser funktioniert.

Kupfer (C11000): Kupfer ist eines der bekanntesten technischen Metalle für die thermische Leitfähigkeit. Kälte geschmiedete Kupfer -Kühlkörper nutzen die thermische Leitfähigkeit von Kupfer, wodurch sie in Anwendungen, bei denen extreme Wärmeableitungen erforderlich sind und der Raum begrenzt ist, besonders nützlich ist. Der Kaltschmiedeprozess erhöht auch die mechanische Kraft von Kupfer und macht es zuverlässig und stabil unter hohen Wärmebelastungen.

Kein Thermalwiderstand der Grenzfläche: Dies ist der Kernvorteil von kalten Kühlkörper. Da das Substrat und die Flossen integral gebildet sind, gibt es keine Bindungsschicht oder mechanische Kontaktfläche auf dem Wärmeübertragungsweg, wodurch der thermische Widerstand der Grenzfläche grundlegend beseitigt wird und eine effiziente und nahtlose Wärmeübertragung von der Wärmequelle zum Kühlkörper gewährleistet. Dies ist für den langfristigen stabilen Betrieb von Hochleistungsgeräten von entscheidender Bedeutung.

Breite Anwendung von WinShare Cold Forged Sink Sink

Kälte geschmiedete Kühlkörper sind aufgrund ihrer hervorragenden thermischen Leistung, hohen Zuverlässigkeit und strukturellen Integrität zur bevorzugten thermischen Managementlösung für hohe Leistungsdichte und harte Umgebungen geworden. Sie werden in den folgenden Schlüsselindustrien häufig verwendet

Unsere Anwendungsbereiche

Holen Sie sich jetzt einen individuellen Plan

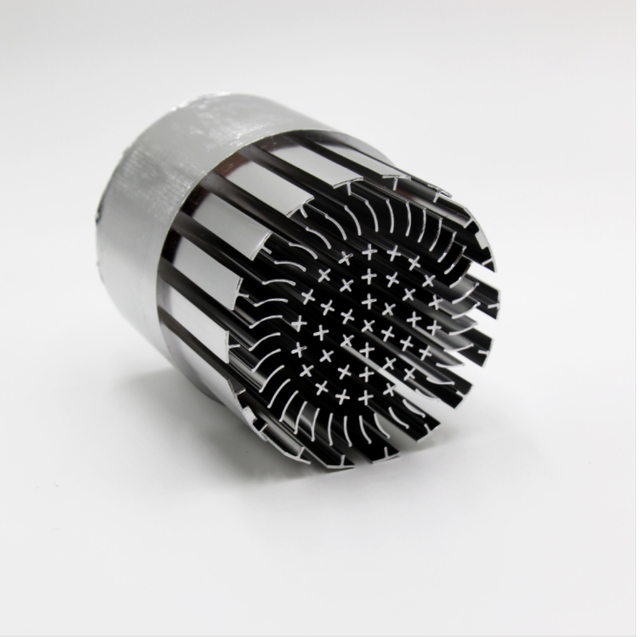

LED -Beleuchtung mit hoher Leistung

Stellen Sie eine effiziente Wärmeabteilung für LED-Module mit hoher Breite an, um einen schlechten Lichtverfall zu gewährleisten und die Lebensdauer der Lampe zu verlängern.

CPU/GPU -Kühlung

Effiziente und ruhige Kühllösung für Prozessoren in Hochleistungs -Computing, Servern und Arbeitsstationen.

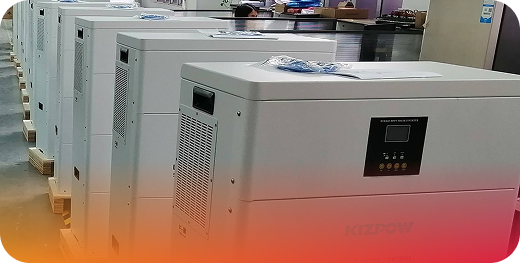

Hochleistungselektronik

Garantieren Sie den stabilen Betrieb von Geräten mit hoher Wärmeflussdichte wie IGBT-Modulen, Frequenzwandlern, neuen Energiewechselrändern und Stromversorgungsversorgung mit hoher Leistung.

Neue Energy Automotive Electronics

Wärmeverwaltung von Schlüsselkomponenten wie On-Board-Ladegeräten, Motorcontrollern und Batteriemanagementsystemen (BMS).

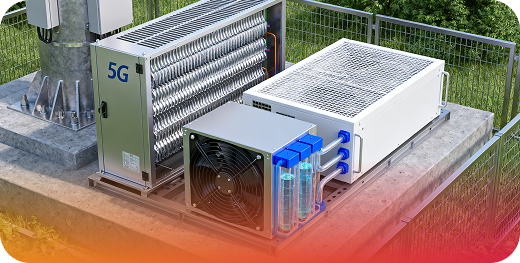

Kommunikationsausrüstung

Zuverlässige Wärmeableitungen für hoch integrierte Kommunikationsgeräte wie 5G -Basisstationen, Server und Netzwerkschalter.

Industrielle Kontrolle und Automatisierung

Industrie -PCs, Automatisierungsgeräte, Servo -Laufwerke und andere Anwendungen, die eine hohe Stabilität und Lebensdauer erfordern.

Medizinprodukte

Präzisionswärmeableitungen großer medizinischer Geräte wie MRT, CT und tragbaren medizinischen Instrumenten.

Militär und Luft- und Raumfahrt

Militärische elektronische Geräte mit strengen Anforderungen an hohe Zuverlässigkeit, hohe Festigkeit und Anpassungsfähigkeit an extreme Umgebungen.

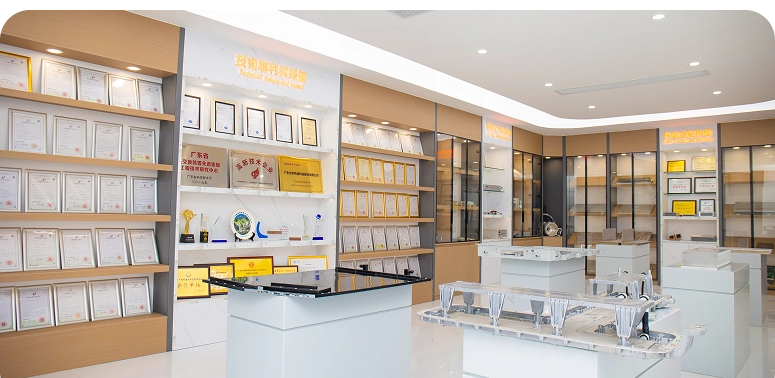

WinShare Cold Forged Kühlkörper Qualitätssicherung und Zertifizierung

Unser Engagement für die Produktqualität ist der Eckpfeiler des Erfolgs von WinShare Thermal Alloy. Alle gefärbten Kühlkörper werden streng getestet und Qualitätskontrolle verfolgen, um sicherzustellen, dass sie die internationalen Standards und die strengen Anforderungen unserer Kunden erfüllen.

Wir folgen der Internationalen strikt

Das Qualitätsmanagement -System Standards, um sicherzustellen, dass jeder Link von Design zu Produktion standardisiert und effizient ist.

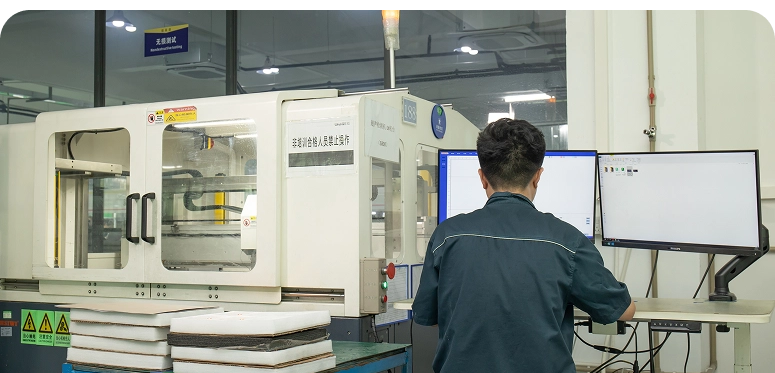

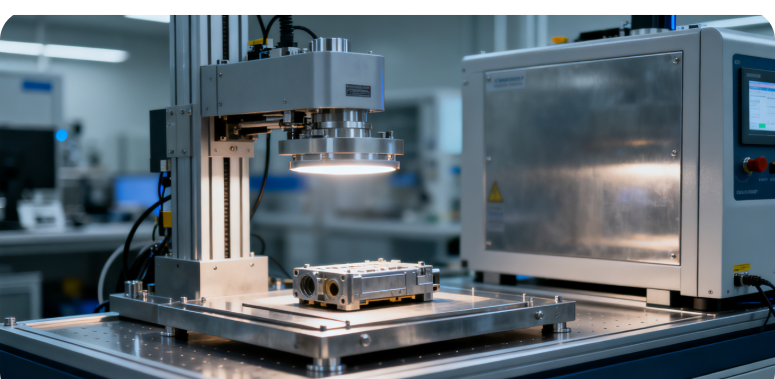

Strenger Testprozess und Ausrüstung

Ausgestattet mit fortschrittlicher Dimensionsmessausrüstung (z. B. Dreikoordinaten), einer Plattform zur Prüfung der thermischen Leistung, einem Prüfgerät für die mechanische Festigkeit usw., um eine umfassende Überprüfung der Produkte durchzuführen.

ROHS & REACH Compliance

Alle kaltgeschmiedeten Kühlkörperprodukte entsprechen EU ROHS und erreichen Anweisungen, enthalten keine schädlichen Substanzen und gewährleisten Umweltschutz und Sicherheit.

Häufige Probleme von Kaltkühlkörpern

Q Was sind die wesentlichen Unterschiede in der Wärmeableitungsleistung zwischen kaltgeschmiedeten Kühlkörpern und extrudierten Kühlkörpern?

A Kaltgeschmiedete Kühlkörper sind im Hinblick auf die Wärmeableitungsleistung in der Regel besser als extrudierte Kühlkörper. Der Hauptgrund dafür ist, dass durch Kaltschmieden eine Rippenstruktur mit höherer Dichte und höherem Seitenverhältnis erzielt werden kann, wodurch die Wärmeableitungsoberfläche erheblich vergrößert wird. Noch wichtiger ist, dass der Kaltschmiedeprozess es ermöglicht, das Substrat und die Rippen in einem Stück zu formen, wodurch der thermische Widerstand der Grenzfläche grundsätzlich eliminiert wird und eine effiziente und verlustfreie Wärmeübertragung gewährleistet wird. Extrudierte Kühlkörper haben eine begrenzte Rippendichte und ein begrenztes Seitenverhältnis und können einen höheren thermischen Grenzflächenwiderstand aufweisen.
Q Welche Materialien werden hauptsächlich in kaltgeschmiedeten Kühlkörpern verwendet? Was sind die Vorteile dieser Materialien?

A Kaltgeschmiedete Kühlkörper verwenden hauptsächlich hochreines Aluminium (wie AL1050, AL1070) und Kupfer. Diese Materialien verfügen über eine hervorragende Wärmeleitfähigkeit. Durch den Kaltschmiedeprozess wird ihre Kornstruktur optimiert, die Wärmeleitfähigkeit weiter verbessert und sie verfügen außerdem über eine gute mechanische Festigkeit, die den Wärmeableitungsanforderungen von Hochleistungsgeräten gerecht werden kann.
Q Für welche Anwendungsszenarien mit hoher Wärmestromdichte eignen sich kaltgeschmiedete Kühlkörper?

A Kaltgeschmiedete Kühlkörper eignen sich ideal für Anwendungen mit hoher Wärmeflussdichte, die eine effiziente Wärmeableitung und hohe Zuverlässigkeit erfordern, wie z. B. Hochleistungs-LED-Beleuchtung, Hochleistungs-CPU/GPU, IGBT-Module, neue Energie-Automobilelektronik (z. B. Bordladegeräte, Motorsteuerungen), 5G-Kommunikationsbasisstationen, industrielle Steuerungssysteme sowie medizinische und militärische Ausrüstung.
Q Was sind die wesentlichen Unterschiede in der Wärmeableitungsleistung zwischen kaltgeschmiedeten Kühlkörpern und extrudierten Kühlkörpern?

A Ja, wir bieten umfassende kundenspezifische Designdienstleistungen an. Sie müssen detaillierte Wärmelastanforderungen, Einschränkungen des verfügbaren Installationsraums, Luftstrom- oder Flüssigkeitskühlungsbedingungen, Zielbetriebstemperatur, spezifische Anwendungsart, bevorzugte Materialien und alle vorhandenen Konstruktionszeichnungen (z. B. CAD-Dateien, 3D-Modelle) oder Konzeptskizzen angeben. Unser Ingenieurteam führt auf der Grundlage dieser Informationen thermische Simulationen, Strukturoptimierungen und Rapid Prototyping durch.
