Was ist ein Heatpipe-Kühlkörper?

Ein Heatpipe-Kühlkörper ist ein fortschrittliches Wärmemanagementgerät, das die Prinzipien des Phasenübergangs nutzt, um Wärme effizient von elektronischen Komponenten abzuleiten. Es besteht aus einem versiegelten Rohr, das ein Arbeitsmedium enthält, das Wärme aufnimmt und an der heißen Grenzfläche verdampft, dann am kühleren Ende kondensiert und die absorbierte Wärme abgibt. Dieser Zyklus ermöglicht eine effektive Wärmeableitung und macht Heatpipe-Kühlkörper ideal für Hochleistungsanwendungen, bei denen herkömmliche Kühlmethoden möglicherweise nicht ausreichen.

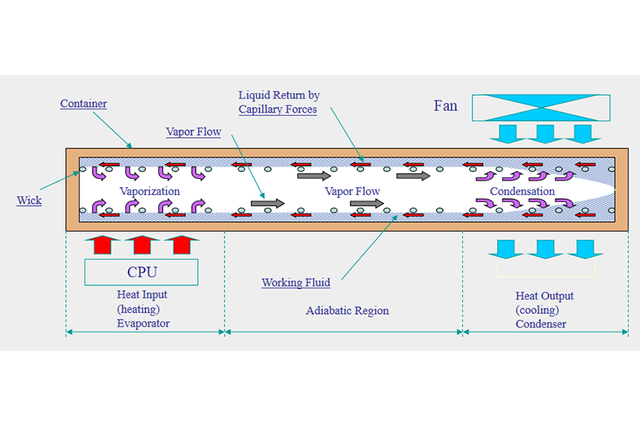

Funktionsprinzip des Wärmerohrs:

Wenn sich die Flüssigkeits- und Dampfphase ändert, wird Wärme vom Verdampfungsabschnitt zum Kondensatorabschnitt gebracht. Dann bringt die Kapillarkraft der Dochtstruktur das Arbeitsmedium zurück in den Verdampfungsbereich und setzt den Zyklus fort.

Bei der Funktionsweise der Heatpipe kommen drei physikalische Prinzipien zum Einsatz:

1. Im Vakuumzustand sinkt der Siedepunkt der Flüssigkeit.
2. Die latente Verdampfungswärme derselben Substanz ist viel höher als die fühlbare Wärme.
3. Die Saugkraft der porösen Kapillarstruktur auf die Flüssigkeit kann dazu führen, dass die Flüssigkeit fließt.

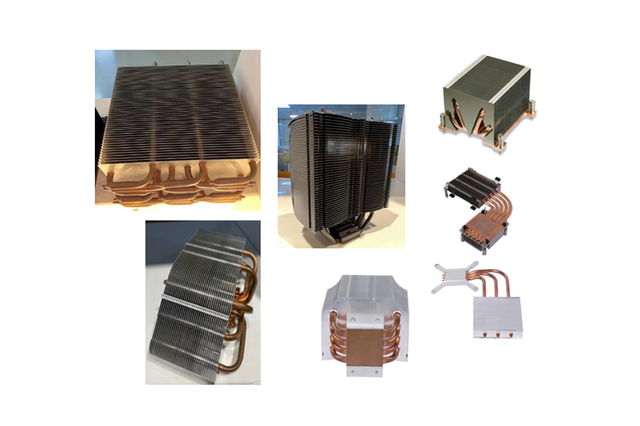

Produktpräsentation: Premium-Heatpipe-Kühlkörper

Bei Winshare Thermal sind wir stolz darauf, ein vielfältiges Sortiment an hochwertigen Heatpipe-Kühlkörpern anzubieten, die den anspruchsvollen Wärmemanagementanforderungen verschiedener Anwendungen gerecht werden. Unsere Produkte nutzen die fortschrittliche Heatpipe-Technologie, um optimale Leistung und Zuverlässigkeit zu gewährleisten. Nachfolgend finden Sie einige unserer vorgestellten Produkte

Alle Produkte

1
2
»

Vorteile von Heatpipe-Kühlkörpern im Vergleich zu herkömmlichen Kühlkörpern

Heatpipe-Kühlkörper bieten im Vergleich zu herkömmlichen Kühlkörpern mehrere deutliche Vorteile, weshalb sie in vielen Hochleistungsanwendungen für das Wärmemanagement die bevorzugte Wahl sind. Nachfolgend sind die wichtigsten Vorteile aufgeführt

Vorteil	Heatpipe-Kühlkörper	Traditioneller Kühlkörper
Wärmeeffizienz	Extrem hoher thermischer Wirkungsgrad aufgrund des Phasenwechselprozesses, der eine schnelle Wärmeübertragung ermöglicht.	Mäßiger Wirkungsgrad, der hauptsächlich auf der Leitung durch feste Materialien beruht.
Wärmeverteilung	Verteilt die Wärme gleichmäßig über die gesamte Länge, verhindert so Hotspots und verbessert die Gesamtkühlleistung.	Bei unsachgemäßer Auslegung können Hotspots entstehen, die zu ungleichmäßiger Kühlung führen.
Kompaktes Design	Sie sind dünn und leicht und eignen sich daher ideal für Umgebungen mit begrenztem Platzangebot wie Laptops und kompakte Elektronikgeräte.	Im Allgemeinen sperriger und schwerer, sodass mehr Platz für eine effektive Kühlung erforderlich ist.
Passiver Betrieb	Funktioniert ohne bewegliche Teile und erfordert keine externe Stromquelle oder Wartung, was die Zuverlässigkeit erhöht.	Verlässt sich oft auf Lüfter oder aktive Kühlmethoden, die Lärm verursachen und Wartung erfordern können.
Lange Lebensdauer	Hohe Haltbarkeit ohne bewegliche Teile; Das vakuumversiegelte Design verhindert Flüssigkeitsverlust und Korrosion.	Mechanische Komponenten können mit der Zeit verschleißen, was zu potenziellen Ausfällen führen kann.
Vielseitigkeit in den Anwendungen	Aufgrund ihrer Anpassungsfähigkeit eignen sie sich für eine Vielzahl von Anwendungen, einschließlich der Elektronik-, Automobil- und Luft- und Raumfahrtindustrie.	Beschränkt auf bestimmte Anwendungen, bei denen herkömmliche Leitungsmethoden ausreichen.
Kosteneffizienz	Auch wenn die Anfangskosten höher sein können, können sie die langfristigen Betriebskosten senken, indem sie die Effizienz verbessern und den Wartungsbedarf reduzieren.	Geringere Anschaffungskosten, aber möglicherweise höhere Betriebskosten aufgrund einer weniger effizienten Kühlleistung.

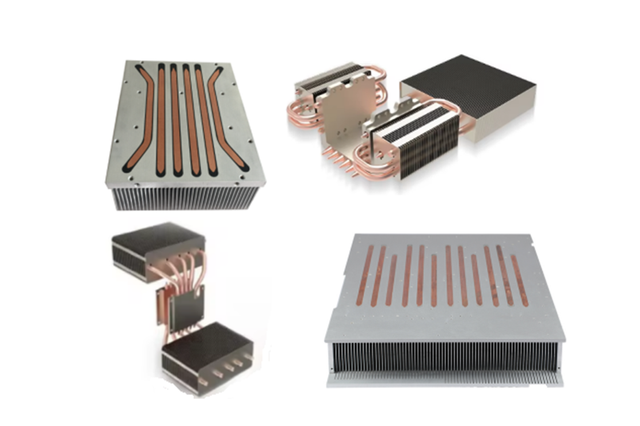

Fortschrittliche Kühlkörperlösungen: Kombination von Wärmerohren mit innovativen Lamellendesigns

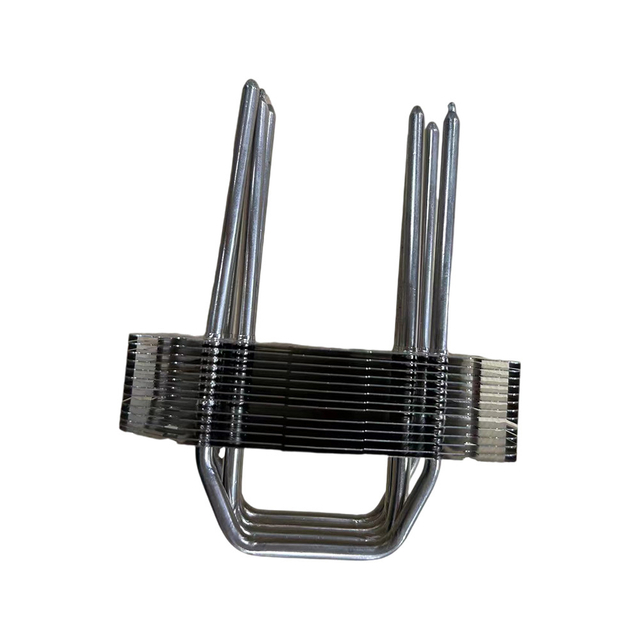

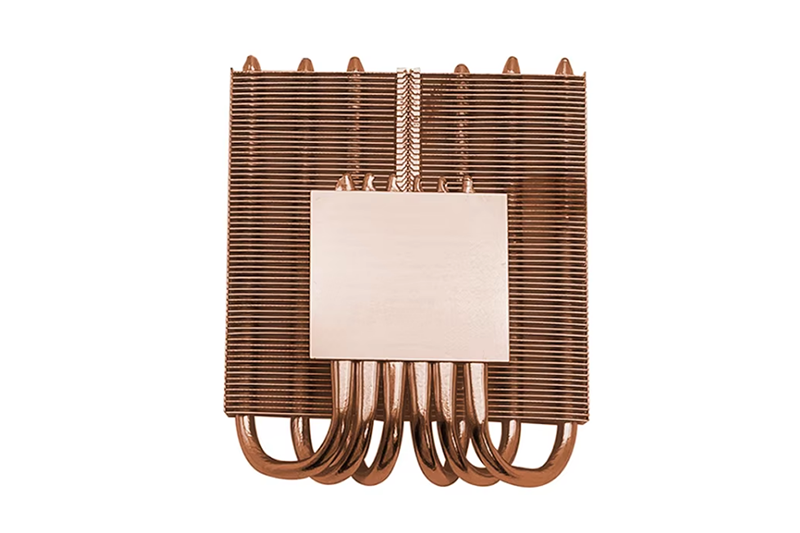

Gefaltete Rippe/Reißverschlussrippe + Heatpipe-Kühlkörper

Der Heatpipe-Kühlkörper mit gefalteten Rippen (oder Reißverschlussrippen) integriert ein Rippenblech mit Heatpipes durch Lötpastenschweißen. Dieses Design nutzt die hervorragenden Wärmeübertragungsfähigkeiten von Wärmerohren, um die Wärme schnell abzuleiten, was zu einem hohen Wirkungsgrad und einer stabilen thermischen Leistung führt. Die Lamellen können aus Kupfer oder Aluminium hergestellt werden, was eine Gewichtsreduzierung und Kosteneinsparung ermöglicht und gleichzeitig unterschiedliche Leistungsanforderungen erfüllt. Aufgrund des effizienten Herstellungsprozesses ist diese Lösung besonders für die Massenproduktion geeignet.

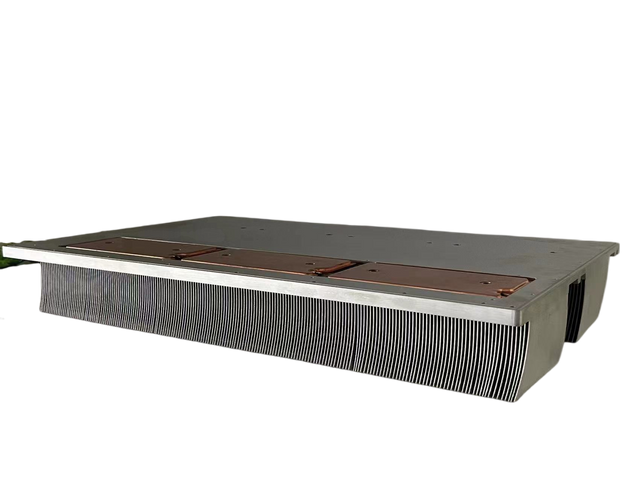

Geschälte Rippe + Heatpipe-Kühlkörper

Der Heatpipe-Kühlkörper mit geschälten Lamellen verfügt über geschälte Lamellen, die mithilfe von Lötpaste an die Heatpipes geschweißt sind. Diese Produktionsmethode kombiniert die effektiven Wärmeaufnahme- und -übertragungseigenschaften des Wärmerohrs mit den zuverlässigen Wärmeableitungseigenschaften von geschälten Rippen. Zusammen sorgen sie für eine schnelle Wärmeübertragung von der Quelle und sorgen für einen sicheren und stabilen Gerätebetrieb. Im Vergleich zu gefalteten Lamellenkonstruktionen senkt diese Methode die Produktionskosten für Formen und eignet sich besser für kleine Serien und diversifizierte Produktionsläufe.

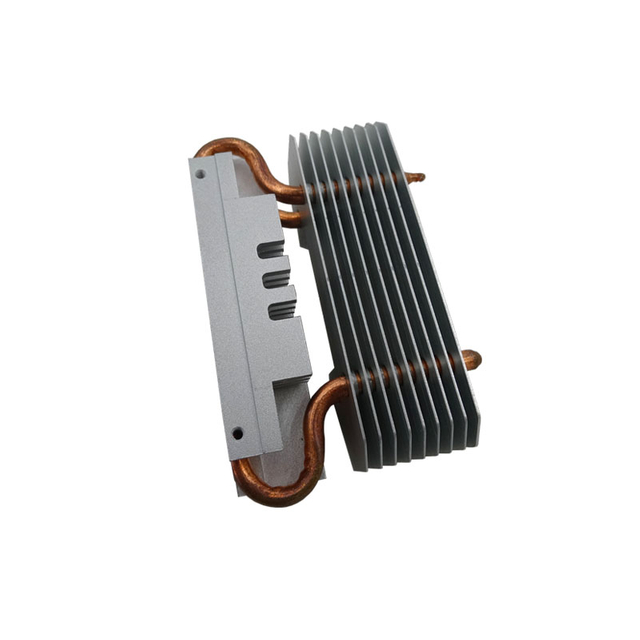

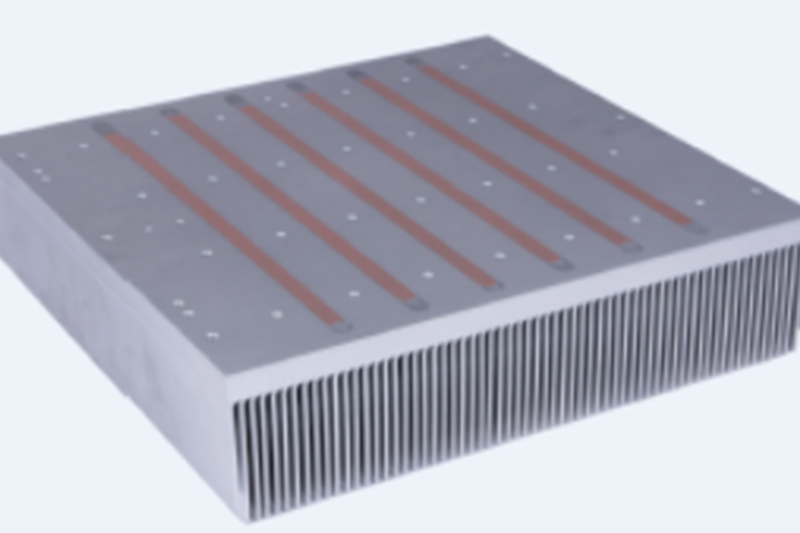

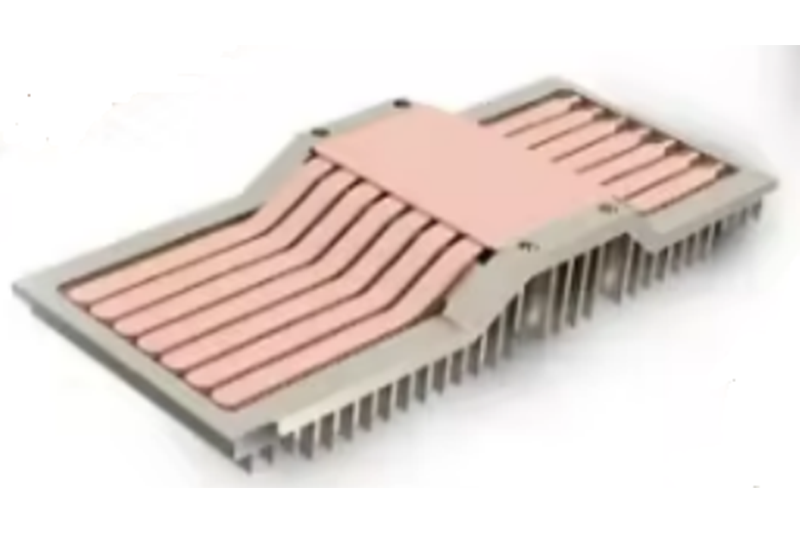

Kupfer-Aluminium-Kombination + Heatpipe-Kühlkörper

Im Kupfer-Aluminium-Kombinations-Heatpipe-Kühlkörper werden vorgefertigte Kupferrohre eingebettet und in eine Aluminiumplatte mit reservierten Rillen gepresst. Epoxidharz füllt alle Lücken und minimiert so den durch Lufteinschlüsse verursachten Wärmewiderstand. Dieses Design wird dann zur Präzisionsbearbeitung mittels CNC-Bearbeitung bearbeitet. Dieser innovative Ansatz verbessert die Wärmeleitfähigkeit bei gleichzeitiger Beibehaltung einer leichten Struktur und macht ihn zu einer effektiven Lösung für verschiedene Anwendungen.

Warum sollten Sie Winshare Thermal als Ihren kundenspezifischen extrudierten Kühlkörperhersteller wählen?

Wenn Sie sich für Winshare Thermal als Ihren maßgeschneiderten Hersteller extrudierter Kühlkörper entscheiden, stellen Sie sicher, dass Sie mit einem führenden Anbieter leistungsstarker Kühllösungen zusammenarbeiten. Wir wurden 2009 gegründet und widmen uns der Bereitstellung zuverlässiger Wärmemanagementprodukte, die auf Ihre spezifischen Anforderungen zugeschnitten sind. Unsere Zusammenarbeit mit der South China University of Technology hat zur Einrichtung einer Forschungs- und Entwicklungsbasis und eines Graduiertenarbeitsplatzes geführt und unsere Fähigkeiten bei der Entwicklung fortschrittlicher Wärmeleitungstechnologien erweitert.

Unsere umfangreichen Forschungs- und Entwicklungseinrichtungen, einschließlich eines speziellen Wärmeübertragungslabors, ermöglichen es uns, kontinuierlich Innovationen voranzutreiben und unser Produktangebot zu verbessern. Wir sind der Qualität verpflichtet und verfügen über Zertifizierungen wie ISO9001:2008, ISO14001:2004 und TS16949, die unsere Einhaltung höchster Fertigungsstandards widerspiegeln. Mit Eigenfertigungskapazitäten für wichtige Wärmemanagementkomponenten liefern wir maßgeschneiderte Lösungen, die die Wärmeleistung für eine Vielzahl von Anwendungen optimieren.
