Ultradünne Wärmerohrstruktur

Anzahl Durchsuchen:27     Autor:Site Editor     veröffentlichen Zeit: 2021-06-22      Herkunft:Powered

In den praktischen Anwendungen ist das ultradünne Wärmerohr in derWärmepfeife Wärmesenkewird normalerweise als flaches Wärmerohr mit einer Dicke von weniger als 2,0 mm definiert. Ultradünne Wärmerohre sind sehr dünn und können Wärme direkt an der Oberfläche elektronischer Komponenten ableiten, sodass sie häufig in mobilen oder tragbaren elektronischen Geräten wie Smartphones, Notebook-Computern und intelligenten Uhren verwendet werden. Die Dicke des ultradünnen Wärmerohrs beträgt 1-2 mm bzw. 0,8-1,2 mm, und die Wärmeübertragungskapazität liegt über 20 W; Bei Smartphones oder intelligenten Uhren beträgt die Dicke des ultradünnen Wärmerohrs zwischen 0,4-0,6 mm und seiner Wärmeübertragungskapazität von mehr als 5 W. Es gibt vier Hauptstrukturformen von ultradünnen Wärmerenrohren: abgeflachte Wärmerohre, Gleichmäßige Temperaturplatten, flache Micro-Wärmerohre und ultradünne SchleifeWärmerohre.


Abgeflachte Wärmereife.

Hitzeleitung 1

Das abgeflachte Wärmerohr wird hergestellt, indem das herkömmliche zylindrische Wärmerohr direkt abgeflacht ist, und sein Struktur- und Arbeitsprinzip ähneln dem herkömmlichen Wärmerohr, wie in Fig. 1 gezeigt ist, in axialer Richtung ist das flache Wärmerohr im Allgemeinen aus einem Verdampfung Teil, ein Wärmeisolierterteil und ein Kondensationsteil nacheinander. Das abgeflachte Wärmerohr hat einen flexiblen Herstellungsprozess, und die lange flache Struktur ermöglicht es, mehrere Wärmequellen und Fernwärmeübertragung zu erreichen, sondern auch die Mängel der kleinen Oberfläche und der einzelnen Form. Flache Wärmerohre werden hauptsächlich für kleine mobile Geräte wie Smartphones und Tablet-Computer verwendet.

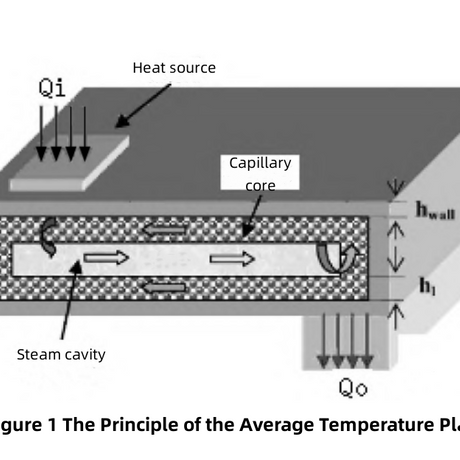

Homogene Temperaturplatte

Wärmepfeife 2.

Die Homogenisierungsplatte ist ein geschlossener Behälter mit einer plattenartigen Struktur. Die Innenwand des Behälters ist mit einer Dochtstruktur bedeckt. Der Verdampfer und der Kondensator befinden sich auf beiden Seiten des geschlossenen Behälters. Der innere Docht ist der Schlüssel zur Verbesserung der Wärmeübertragungsleistung des Wärmerohrs. Die erzeugte Kapillarkraft liefert Energie für flüssigen Rückfluß, fördert die Zirkulation von Arbeitsfluid und verbessert die Wärmeeffizienz der Gasflüssigkeitsumwandlung. Darüber hinaus hat die einheitliche Temperaturplatte die Vorteile von geringem Gewicht, flexibler Struktur, starker Wärmeleitfähigkeit usw., insbesondere seines großen Kondensationsbereichs, so daß die gleichmäßige Temperaturplatte häufig zur Wärmeableitung von elektronischen Geräten mit hohem lokalen Wärmefluß verwendet wird .


Flache Micro-Wärmepfeife

Wärmepfeife 3.

Das Flachbild-Wärmerohr ist ähnlich der einheitlichen Temperaturplatte und besteht aus einem Verdampfer, einem flüssigen Docht und einem Kondensator, und das Ganze ist in Form einer dünnen Platte. Der Unterschied von der einheitlichen Temperaturplatte ist das Wärmerohr. Der Verdampfer und der Kondensator befinden sich auf beiden Seiten des Dochts und stehen in engem Kontakt mit dem Docht. Bei der Erde der Hochtemperaturgleichmäßigkeit und hoher Wärmeübertragungskapazität der gleichmäßigen Temperaturplatte wird die Dicke der flachen Platte stark reduziert. Daher werden flache Platten-Micro-Wärmerohre hauptsächlich zur Wärmeableitung von elektronischen Geräten mit hoher Wärmeflussdichte verwendet.


Ultradünnes Schleifenhärtungsrohr

Hitzeleitung 4.

Die Zusammensetzung und das Arbeitsprinzip des ultradünnen Schleifenhärtungsrohrs sind dem herkömmlichen Schleifenhärtungsrohr ähnlich. Das Wärmerohr der klassischen Schleife besteht aus einem Verdampfer, einer Kompensationskammer, einem Dampfkanal, einem Kondensator und einem flüssigen Rücklaufkanal und hat eine Ringstruktur insgesamt. Die Flüssigkeitsabsorptionskernstruktur befindet sich in der Verdampfer- und Kompensationskammer, und der Rest der Schleifenelemente besteht aus glattwandigen Rohren. Die glattwandigen Rohre können den Strömungswiderstand des Arbeitsfluid-Rücklaufverdampfers verringern, wodurch das ultradünne Schleifenhärtungsrohr besonders für die Fernwärmeübertragung geeignet ist. Das ultradünne Schleifenhärtungsrohr hat einen unabhängigen Verdampfer und einen Kondensator, daher kann daher nicht nur den Mitnahmeeffekt beseitigen, sondern auch mehr Wärme übertragen. Daher kann das ultradünne Schleifenhärtungsrohr zur thermischen Steuerung von Power-Batterien zusätzlich zur Wärmeableitung von mobilen Geräten verwendet werden.
