1. Einführung in passive Kühlkörper
A. Definition und Zweck
Passive Kühlkörper sind wesentliche Komponenten in Wärmemanagementsystemen. Sie dienen dazu, die Wärme elektronischer Geräte ohne aktive Komponenten wie Lüfter abzuleiten. Sie basieren auf natürlichen Wärmeübertragungsmechanismen, um optimale Betriebstemperaturen aufrechtzuerhalten und Überhitzung zu verhindern.
B. Bedeutung des Wärmemanagements in der Elektronik
Ein effektives Wärmemanagement ist in der Elektronik von entscheidender Bedeutung, um Langlebigkeit und Zuverlässigkeit zu gewährleisten. Eine Überhitzung kann zum Ausfall von Komponenten, einer verminderten Leistung und einer verkürzten Gerätelebensdauer führen. Passive Kühlkörper sind von entscheidender Bedeutung für die Aufrechterhaltung des thermischen Gleichgewichts, insbesondere in Hochleistungs- und Elektronikumgebungen mit hoher Dichte.
2. Prinzipien des passiven Kühlkörperbetriebs
A. Wärmeübertragungsmechanismen
Die Wärmeübertragung in passiven Kühlkörpern erfolgt über drei Hauptmechanismen:
1. Unter Leitung versteht man den direkten Wärmefluss durch ein Material. Aluminium und Kupfer sind Beispiele für Materialien mit hoher Wärmeleitfähigkeit.
2. Konvektion ist die Übertragung von Wärme durch Flüssigkeitsbewegung, normalerweise Luft. Ein praktisches Design maximiert die Luftzirkulation um den Kühlkörper.
3. Strahlung : Die Emission von Wärmeenergie in Form elektromagnetischer Wellen. Dieser Mechanismus ist im Allgemeinen weniger bedeutsam, kann jedoch durch Oberflächenbehandlungen optimiert werden.
B. Faktoren, die die Leistung des Kühlkörpers beeinflussen
Mehrere Faktoren beeinflussen die Effizienz eines passiven Kühlkörpers :
· Material : Kupfer bietet im Vergleich zu Aluminium eine bessere Wärmeleitfähigkeit, aber Aluminium ist leichter und oft kostengünstiger.
· Oberfläche : Größere Oberflächen verbessern die Wärmeableitung, indem sie der kühleren Umgebungsluft stärker ausgesetzt werden.
· Lamellendesign : Anzahl, Form und Ausrichtung der Lamellen beeinflussen erheblich den Luftstrom und die Wärmeübertragungseffizienz.
3. Arten von passiven Kühlkörpern

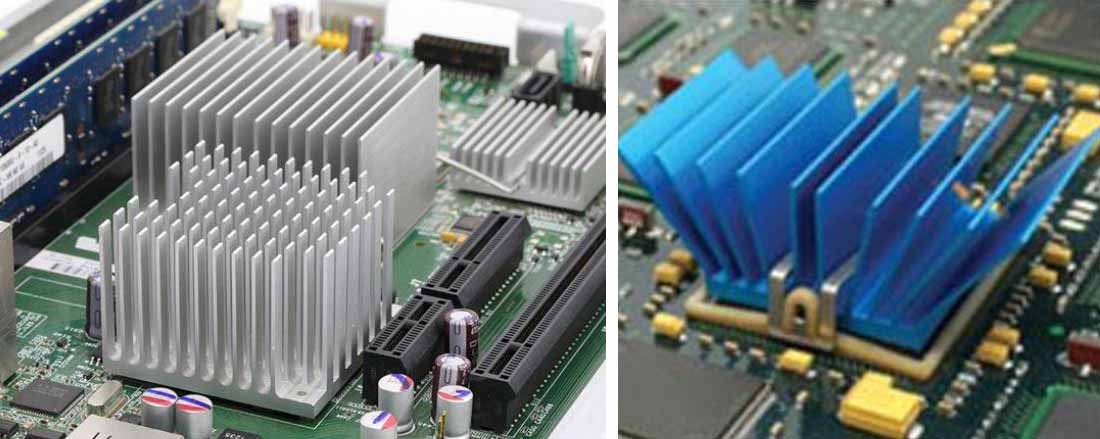

A. Extrudierte Kühlkörper
Extrudierte Kühlkörper drücken Metall durch eine Matrize, um ein bestimmtes Querschnittsprofil zu erzeugen. Sie sind aufgrund ihrer Kosteneffizienz und einfachen Anpassung beliebt. Diese Kühlkörper bieten eine gute Leistung und werden häufig in verschiedenen Anwendungen eingesetzt.
B. Gestanzte Kühlkörper
Gestanzte Kühlkörper werden durch Stanzen von Metallblechen in die gewünschte Form hergestellt. Dieses Verfahren ist für die Produktion in großem Maßstab wirtschaftlich, bietet jedoch aufgrund von Einschränkungen in der Rippengeometrie typischerweise eine geringere Leistung als extrudierte Designs.
C. Geklebte/gefaltete Lamellen-Kühlkörper
Bei Kühlkörpern mit geklebten oder gefalteten Lamellen werden einzelne Lamellen auf eine Grundplatte geklebt. Dieses Design ermöglicht eine hochdichte Lamellenanordnung, wodurch die Oberfläche und der Luftstrom vergrößert werden. Sie sind ideal für Anwendungen, die kompakte und dennoch effiziente Wärmemanagementlösungen erfordern.
D. Pin-Fin-Kühlkörper
Pin-Fin-Kühlkörper verfügen über eine Reihe von Stiften, die aus der Grundplatte herausragen und so die Luftturbulenzen und die Wärmeableitung verbessern. Sie sind besonders effektiv in Umgebungen mit natürlicher Konvektion und können für vielseitige Montagemöglichkeiten in mehrere Richtungen ausgerichtet werden.
4. Designüberlegungen für passive Kühlkörper
A. Anforderungen an den Wärmewiderstand und die Wärmeableitung
Es ist von entscheidender Bedeutung, den zu verstehen . Wärmewiderstand der Anwendung und die spezifischen Wärmeableitungsanforderungen Ingenieure müssen die Gesamtverlustleistung berechnen und einen Kühlkörper mit dem entsprechenden Wärmewiderstand auswählen, um einen zuverlässigen Betrieb zu gewährleisten.
B. Luftstrom und Ausrichtung
Der Luftstrom um den Kühlkörper wirkt sich erheblich auf seine Leistung aus. Designer müssen die natürlichen Konvektionsströme berücksichtigen und sie möglicherweise durch strategische Platzierung und Ausrichtung des Kühlkörpers verbessern, um die Kühleffizienz zu maximieren.
C. Platzbeschränkungen und Gewichtsbeschränkungen
In vielen Anwendungen sind Kompakte Designs und leichte Materialien sind häufig erforderlich, insbesondere in der tragbaren Elektronik sowie in der Luft- und Raumfahrtelektronik, wo jedes Gramm und jeder Millimeter zählt. Platz und Gewicht entscheidende Faktoren.
D. Kosten- und Herstellungsüberlegungen
Das Gleichgewicht zwischen Kosten und Leistung ist eine entscheidende Herausforderung. Hochleistungsmaterialien und komplexe Designs bieten zwar ein besseres Wärmemanagement, bieten aber auch höhere Preise. Fertigungstechniken wie Druckguss, Extrusion und Stanzen müssen auf der Grundlage der Volumenanforderungen und Budgetbeschränkungen ausgewählt werden.
5. Anwendungen passiver Kühlkörper
A. Computerkomponenten
Passive Kühlkörper werden häufig in Computerkomponenten wie CPUs, GPUs und Netzteilen verwendet. Sie tragen zur Aufrechterhaltung optimaler Temperaturen bei und sorgen für Spitzenleistung und Zuverlässigkeit in PCs, Servern und Rechenzentren.
B. Automobilelektronik
In der Automobilelektronik verwalten passive Kühlkörper die Wärme in Komponenten wie Motorsteuergeräten (ECUs) und Infotainmentsystemen. Sie gewährleisten eine konstante Leistung unter wechselnden thermischen Bedingungen und tragen so zur Zuverlässigkeit und Sicherheit des Fahrzeugs bei.
C. Telekommunikationsausrüstung
Telekommunikationsgeräte , einschließlich Basisstationen und Router, sind auf passive Kühlkörper angewiesen, um die im Dauerbetrieb erzeugte Wärme zu verwalten. Ein effektives Wärmemanagement gewährleistet einen unterbrechungsfreien Betrieb und verlängert die Lebensdauer kritischer Kommunikationsinfrastruktur.
D. Industrielle Automatisierungssysteme
In industriellen Automatisierungssystemen sind passive Kühlkörper für das Wärmemanagement in Sensoren, Steuerungen und Aktoren von entscheidender Bedeutung. Sie ermöglichen eine zuverlässige Leistung in rauen Industrieumgebungen und reduzieren Ausfallzeiten und Wartungskosten.
6. Vorteile und Grenzen passiver Kühlkörper
A. Vorteile
· Leiser Betrieb : Passive Kühlkörper arbeiten geräuschlos und eignen sich daher ideal für geräuschempfindliche Umgebungen.
· Zuverlässigkeit : Da passive Kühlkörper keine beweglichen Teile haben, sind sie äußerst zuverlässig und erfordern nur minimale Wartung.
· Geringer Wartungsaufwand : Sobald sie installiert sind, benötigen sie nur minimale laufende Wartung, was die Gesamtsystemwartung reduziert.
B. Einschränkungen
· Begrenzte Wärmeableitungskapazität : Passive Kühlkörper haben eine maximale Wärmeableitungskapazität, wodurch sie für Anwendungen mit extrem hoher Leistung ungeeignet sind.
· Abhängigkeit von den Umgebungsbedingungen : Ihre Leistung kann erheblich von der Umgebungstemperatur und den Luftströmungsbedingungen beeinflusst werden, was ihre Wirksamkeit in bestimmten Umgebungen einschränkt.
7. Fazit und zukünftige Trends
Die Rolle passiver Kühlkörper beim Wärmemanagement ist unverzichtbar, insbesondere bei Anwendungen, bei denen leiser Betrieb und Zuverlässigkeit von größter Bedeutung sind. Die Nachfrage nach effizienten passiven Kühllösungen wird mit der Weiterentwicklung elektronischer Geräte steigen. Zu den zukünftigen Trends gehört die Entwicklung neuer Materialien und fortschrittlicher Fertigungstechniken, um die Leistung und Vielseitigkeit passiver Kühlkörper zu verbessern.
