In meiner Arbeit sehe ich einen ständigen Kampf gegen die Hitze. Moderne Technik läuft unglaublich heiß. In der Welt der Elektroautos und riesigen Rechenzentren ist die Ableitung von Wärme nicht nur ein kleines Detail. Es ist ein dringendes Bedürfnis. Wir haben es mit Systemen zu tun, die enorme Energiemengen verarbeiten. Wir brauchen also leistungsstarke Kühllösungen. Hier wird ein spezielles Verfahren, das Vakuumlöten , zu einem echten Game-Changer.
Ich erinnere mich an das erste Mal, als ich eine komplexe Kühlplatte für einen EV-Akku sah. Es gab Dutzende winziger Kanäle, die alle perfekt versiegelt waren. Ich habe erfahren, dass es durch Vakuumlöten hergestellt wurde. In diesem Moment wurde mir klar, dass diese Technologie der Schlüssel zur Lösung einiger der größten thermischen Herausforderungen war, vor denen wir stehen.
Was ist Vakuumlöten? Dabei handelt es sich um eine Methode, Metalle in einem sehr sauberen, kontrollierten Raum miteinander zu verbinden. Es hilft uns, Komponenten zu bauen, die Wärme mit erstaunlicher Effizienz transportieren. Dieser Leitfaden ist meine Art, das Gelernte weiterzugeben. Ich werde Ihnen die Vorteile des Vakuumlötens erläutern. Ich werde den Vorgang Schritt für Schritt erklären. Und ich zeige Ihnen, wo es zur Entwicklung erstaunlicher neuer Technologien eingesetzt wird. In diesem wichtigen Leitfaden erfahren Sie, wie Sie durch die Beherrschung des Vakuumlötens Ihre thermischen Lösungen verbessern und mithilfe der Best Practices eine Leistung erzielen können, die Sie auf keinem anderen Weg erreichen können.
Beginnen wir mit den Grundlagen. Beim Vakuumlöten handelt es sich um ein hochtechnologisches Fügeverfahren. Wir verwenden es, um Metallteile zu verbinden. Wir tun dies in einem speziellen Ofen. Zuerst pumpen wir die gesamte Luft aus dem Ofen. Dadurch entsteht ein Vakuum. Ein Vakuum ist ein Raum, in dem sich fast nichts befindet. Dies ist ein sehr wichtiger Schritt.
Im Ofen erhitzen wir die Teile. Wir verwenden auch ein Zusatzmetall. Das Zusatzmetall hat einen niedrigeren Schmelzpunkt als die Teile, die wir verbinden. Wenn der Ofen heiß genug wird, schmilzt das Zusatzmetall. Es wird flüssig. Aber die Hauptbestandteile, unsere Grundmaterialien, schmelzen nicht. Sie bleiben solide. Der flüssige Zusatzwerkstoff fließt dann in die winzigen Spalten zwischen den Teilen. Nach dem Abkühlen entsteht eine sehr starke und saubere Verbindung. Es ist, als würde man einen speziellen, hochfesten Metallkleber verwenden.
Möglicherweise kennen Sie andere Möglichkeiten, Metalle zu verbinden. Ich werde oft gefragt, wie Vakuumlöten im Vergleich dazu abschneidet. Der Unterschied zum herkömmlichen Löten besteht darin, dass kein Flussmittel verwendet wird. Flussmittel ist eine chemische Paste, die beim herkömmlichen Hart- und Weichlöten zur Reinigung von Metalloberflächen verwendet wird. Im luftleeren Raum brauchen wir es nicht. Das Vakuum selbst hält die Teile sauber, indem es die Bildung von Oxiden verhindert. Oxide sind wie Rost und erzeugen Schwachstellen.
Hier ist eine einfache Tabelle, um die Unterschiede zu zeigen:
Besonderheit | Vakuumlöckchen | Traditionelles Hartlöten | Schweißen | Löten |
Umfeld | Vakuum (keine Luft) | Normale Luft | Normale Luft | Normale Luft |
Flussmittel erforderlich? | NEIN | Ja | Manchmal (Schutzgas) | Ja |
Wärmestufe | Hoch | Hoch | Sehr hoch | Niedrig |
Basismetall schmilzt? | NEIN | NEIN | Ja | NEIN |
Gelenkfestigkeit | Sehr stark | Stark | Am stärksten (Teil des unedlen Metalls) | Schwach |
Sauberkeit | Sehr sauber | Erfordert eine Nachreinigung | Kann chaotisch sein | Erfordert eine Nachreinigung |
Warum verwenden wir es also für Kühlsysteme? Weil es perfekte Verbindungen schafft. Im Wärmemanagement bauen wir Dinge wie Kühlkörper und Kühlplatten. Diese Geräte verfügen häufig über Kanäle, durch die Flüssigkeit fließen kann. Schon bei einem winzigen Leck kommt es zum Ausfall des gesamten Systems. Beim Vakuumlöten entstehen absolut dichte Verbindungen.
Die Verklebungen sind außerdem sehr fest und weisen keine Hohlräume oder Lücken auf. Dies ist ideal für die Wärmeübertragung. Die Wärme kann sich reibungslos über die Verbindung bewegen, ohne dass sie stecken bleibt. Dies bedeutet einen geringeren Wärmewiderstand und eine bessere Kühlleistung.
Drei Schlüsselideen sorgen dafür, dass Vakuumlöten so gut funktioniert.
● Kapillarwirkung: Dies ist die Magie, die das flüssige Zusatzmetall in die Verbindung zieht. Stellen Sie sich ein Papiertuch vor, das Wasser berührt. Das Wasser scheint von selbst am Handtuch hochzusteigen. Das Gleiche passiert hier. Der kleine, kontrollierte Spalt zwischen den Metallteilen zieht das geschmolzene Zusatzmetall ein und füllt den gesamten Raum vollständig aus.
● Dampfdruckmanagement: Im Vakuum können sich einige Elemente in Metallen bei hohen Temperaturen in ein Gas verwandeln. Dies nennt man Verdampfung. Beispielsweise können Metalle wie Zink oder Magnesium „verdampfen“ und das Innere des Ofens beschichten. Um dies zu verhindern, müssen wir die Temperatur und das Vakuumniveau sorgfältig kontrollieren.
● Partialdruck: Um die Verdampfung zu stoppen, lassen wir manchmal eine kleine, kontrollierte Menge eines neutralen Gases wie Argon oder Stickstoff zurück in den Ofen. Dies wird als Erzeugung eines Partialdrucks bezeichnet. Es erhöht den Druck gerade so weit, dass sich die Metallelemente nicht in Gas verwandeln, aber es reicht nicht aus, um Oxide zu erzeugen. Es ist ein heikler Balanceakt.
Ich habe viele Projekte geleitet und wenn wir uns für ein Herstellungsverfahren entscheiden, achten wir immer auf die Vorteile. Für das Hochleistungs-Wärmemanagement sind die Vorteile des Vakuumlötens einfach zu gut, um sie zu ignorieren. Es löst so viele Probleme auf einmal. Lassen Sie uns erläutern, warum dies meine bevorzugte Methode ist.
Der größte Vorteil ist die Qualität der Verbindung. Da wir im Vakuum arbeiten, gibt es keinen Sauerstoff. Kein Sauerstoff bedeutet, dass sich im heißen Zustand keine Oxide auf der Metalloberfläche bilden können. Oxide sind schwach und verhindern eine gute Bindung. Das Ergebnis ist eine helle, saubere und unglaublich starke Verbindung. Diese Bindungen sind sehr langlebig. Sie halten hoher Hitze und Belastung lange Zeit stand, ohne auszufallen. Dies ist für ein Kühlsystem in einem Elektrofahrzeug, das jahrelang auf der Straße halten muss, unerlässlich.
Stellen Sie sich vor, Sie versuchen, eine perfekt ebene Kühlplatte zu bauen. Bei ungleichmäßiger Erwärmung kann sich das Metall verziehen oder verdrehen. Ein Vakuumofen erhitzt das gesamte Teil gleichmäßig. Alle Seiten des Bauteils erreichen gleichzeitig die gleiche Temperatur. Dieser kontrollierte Heiz- und Kühlzyklus führt zu einer sehr geringen Verformung. Jedes Teil, das wir herstellen, ist fast identisch mit dem letzten. Diese Konsistenz ist entscheidend für eine zuverlässige thermische Leistung in der Massenproduktion.
Manche Leute denken, ein High-Tech-Prozess wie dieser müsse teuer sein. Aber auf lange Sicht ist es oft kostengünstiger. Erstens: Da wir kein Flussmittel verwenden, entfällt die Notwendigkeit einer Reinigung nach dem Löten vollständig. Das Entfernen von Flussmittelrückständen ist ein schmutziger, zeitaufwändiger und kostspieliger Schritt. Zweitens sind Vakuumöfen oft sehr groß. Dies ermöglicht eine Serienproduktion. Wir können in einem einzigen Zyklus Hunderte oder sogar Tausende von Kleinteilen in den Ofen laden. Diese Skalierbarkeit macht die Kosten pro Teil sehr wettbewerbsfähig. Eine Analyse von ECM Technologies ergab, dass dadurch die Zykluszeiten für bestimmte Teile um bis zu 40 % verkürzt werden können.
Dies ist ein großer Vorteil für Thermodesigner. In Kühlsystemen möchten wir häufig verschiedene Materialien gemeinsam verwenden, um die beste Leistung zu erzielen. Kupfer verteilt beispielsweise die Wärme hervorragend, während Aluminium leicht und günstig ist. Das Verbinden von Kupfer und Aluminium mit herkömmlichen Methoden wie Schweißen ist äußerst schwierig. Aber Vakuumlöten macht es möglich. Wir können problemlos unterschiedliche Metalle löten. Dies ermöglicht es uns, fortschrittliche Kühlsysteme zu entwickeln, die sowohl leistungsstark als auch leicht sind, was perfekt für Branchen wie Luft- und Raumfahrt und Elektrofahrzeuge geeignet ist.
Als Ingenieur liegen mir auch die Auswirkungen meiner Arbeit auf die Umwelt am Herzen. Der Vakuumlötprozess ist sehr sauber. Da es frei von Flussmitteln ist, produzieren wir keine schädlichen chemischen Abfälle, die behandelt und entsorgt werden müssen. Es gibt keine Dämpfe an die Atmosphäre ab. Dies macht es zu einem viel umweltfreundlicheren und sichereren Prozess sowohl für die Umwelt als auch für die Menschen, die damit arbeiten.
Diese Vorteile hängen direkt mit unserer Arbeitsweise zusammen. In unserer ISO-zertifizierten Anlage kombinieren wir diese Prozessvorteile mit unseren F&E-Partnerschaften, um wirklich optimierte Designs für unsere Kunden zu erstellen.
Der Prozess selbst ist sehr systematisch. Es erfordert in jeder Phase große Sorgfalt und Präzision. Im Laufe der Jahre habe ich gesehen, dass Erfolg dadurch entsteht, dass man die Schritte perfekt befolgt. Wenn Sie einen Schritt falsch machen, kann dies die gesamte Charge ruinieren. Hier finden Sie eine Aufschlüsselung, wie wir Rohteile in eine fertige Hochleistungs-Wärmekomponente umwandeln.
Dies ist die kritischste Phase. Mit verschmutzten Teilen oder einem schlechten Design kann man keine gute Lötung erzielen.
● Reinigung: Alle Teile müssen absolut sauber sein. Dies bedeutet, dass sämtliches Öl, Fett, Schmutz und Oxide von den zu verbindenden Oberflächen entfernt werden. Wir nutzen spezielle Entfettungs- und Reinigungsverfahren. Ich kann das nicht genug betonen: 90 % der Lötprobleme, die ich gesehen habe, sind auf schlechte Reinigung zurückzuführen.
● Verbindungsdesign: Der Spalt zwischen den Teilen muss genau richtig sein. Wir nennen dies die Freigabe. Damit die Kapillarwirkung ordnungsgemäß funktioniert, liegt der ideale Abstand normalerweise zwischen 0,025 mm und 0,125 mm . Zu klein, und das Füllmetall kann nicht eindringen. Zu groß, und die Kapillarkraft ist zu schwach, um die Verbindung vollständig zu füllen.
● Fixierung: Die Teile müssen während des gesamten Heiz- und Kühlzyklus in der richtigen Position zusammengehalten werden. Wir verwenden Vorrichtungen aus Materialien wie Graphit oder Keramik, die den hohen Temperaturen standhalten, ohne sich zu verziehen oder mit den Teilen zu reagieren.
Sobald die Teile vorbereitet und in ihren Vorrichtungen montiert sind, laden wir sie in den Vakuumofen.
● Platzierung des Zusatzwerkstoffs: Wir platzieren den Zusatzwerkstoff an der Verbindungsstelle. Es kann ein dünner Draht, ein individuell geformter Vorformling oder eine Paste sein. Wir positionieren es so, dass es beim Schmelzen direkt in die Fuge fließt.
● Beladen und Abpumpen: Die zusammengebauten Teile werden in den Ofen geladen. Wir verschließen die Tür und starten die Vakuumpumpen. Wir pumpen die Luft aus, bis wir einen sehr niedrigen Druck erreichen, typischerweise zwischen $10^{-3}$ und $10^{-5}$ mbar. Dies kann je nach Größe des Ofens und den darin enthaltenen Teilen einige Zeit dauern.
Hier geschieht die Magie. Der Computer des Ofens steuert den Heizzyklus sehr präzise.
● Ramp-Up: Die Temperatur wird langsam und stufenweise erhöht. Dadurch kann sich die gesamte Baugruppe gleichmäßig erwärmen und ein Thermoschock wird verhindert.
● Einweichen: Wir halten die Teile auf einer bestimmten Temperatur knapp unter dem Schmelzpunkt des Zusatzmetalls. Dies wird als Einweichen bezeichnet. Es stellt sicher, dass jeder Teil der Baugruppe eine stabile, gleichmäßige Temperatur hat.
● Hartlöten: Anschließend erhöhen wir die Temperatur bis knapp über den Schmelzpunkt des Zusatzmetalls. Der Zusatzwerkstoff wird flüssig und wird durch Kapillarwirkung in die Fugen gezogen. Wir halten es einige Minuten lang auf dieser Temperatur, um sicherzustellen, dass der Fluss vollständig ist.
In einem Vakuumofen entstehen durch kontrollierte Hitze und Druck perfekte Verbindungen.
Kühlung ist genauso wichtig wie Heizung.
● Kontrollierte Kühlung: Wir kühlen die Teile kontrolliert ab. Zu schnelles Abkühlen kann zu inneren Spannungen im Metall führen, die zu Rissen oder Verformungen führen können. Wir verwenden oft einen Ventilator und ein Inertgas wie Stickstoff, um die Abkühlung auf kontrollierte Weise zu beschleunigen, nachdem das Zusatzmetall erstarrt ist.
● Optionaler Partialdruck: Wie bereits erwähnt, können wir beim Löten von Materialien mit Elementen mit hohem Dampfdruck beim Erhitzen möglicherweise einen Partialdruck eines Inertgases einführen, um zu verhindern, dass sie verdampfen.
Nachdem der Zyklus abgeschlossen ist und die Teile abgekühlt sind, entladen wir sie. Sie kommen hell und sauber heraus. Aber wir müssen sie noch überprüfen.
● Sichtprüfung: Wir schauen uns zunächst die Verbindungen an, um zu sehen, ob das Schweißzusatzwerkstoff richtig geflossen ist.
● Prüfung: Für kritische Komponenten wie Flüssigkeitskühlplatten führen wir Dichtheitsprüfungen durch. Wir setzen das Teil mit Helium oder Luft unter Druck und verwenden einen Detektor, um mikroskopisch kleine Lecks zu finden. Bei manchen Anwendungen nutzen wir möglicherweise sogar eine Röntgeninspektion, um das Innere der Verbindung zu untersuchen und sicherzustellen, dass sie frei von Hohlräumen ist.
Hier sind einige wichtige Tipps, die wir immer befolgen und die von Branchenführern wie Lucas-Milhaupt inspiriert wurden.
Üben | Warum es wichtig ist | Mein Rat |
Legierungskompatibilität | Das Zusatzmetall muss mit den Grundmetallen chemisch kompatibel sein. | Überprüfen Sie immer die Metallurgie. Gehen Sie nicht davon aus, dass ein Standardfüller für eine einzigartige Kombination von Grundmaterialien geeignet ist. |
Wärmeausdehnung | Verschiedene Metalle dehnen sich beim Erhitzen unterschiedlich schnell aus. Dies kann Ihre Gelenkfreiheit beeinträchtigen. | Gestalten Sie Ihre Vorrichtungen so, dass diese Bewegung berücksichtigt wird. Bei großen Teilen ist oft eine langsamere Aufheizgeschwindigkeit erforderlich. |
Saubere Handhabung | Sogar ein Fingerabdruck kann Öle hinterlassen, die ein Lötmittel ruinieren. | Fassen Sie gereinigte Teile immer mit sauberen, fusselfreien Handschuhen an. Behandeln Sie sie wie chirurgische Instrumente. |
Ofenwartung | Ein sauberer Ofen ist für einen sauberen Prozess unerlässlich. | Wir führen regelmäßig „Reinigungszyklen“ an unseren Öfen durch, um etwaige Verunreinigungen auszubrennen. Dadurch ist bei jeder Arbeit ein reines Vakuum gewährleistet. |
Wo wird also all diese Technologie eingesetzt? Ich finde es spannend, unsere Arbeit in der Praxis zu sehen und reale Probleme in einigen der fortschrittlichsten Branchen zu lösen. Vakuumlöten ist nicht nur ein Prozess; Es ist ein Wegbereiter für Innovation.
Elektrofahrzeuge sind für uns ein riesiges Thema. Der Akku ist das Herzstück des Autos und erzeugt besonders beim Schnellladen oder bei Hochleistungsfahrten viel Wärme. Wird der Akku zu heiß, verkürzt sich seine Lebensdauer und seine Leistung sinkt. Durch Vakuumlöten fertigen wir komplexe Kühlplatten aus Aluminium. Diese Platten verfügen über komplizierte interne Kanäle, durch die flüssiges Kühlmittel fließt. Durch unseren Lötprozess entsteht eine einzelne, auslaufsichere Einheit, die direkt an den Batteriezellen anliegt und die Wärme effizient ableitet. Wir löten auch Kühlkomponenten für die Wechselrichter und Steuerungen, die den Stromfluss von der Batterie zum Motor steuern.
Erneuerbare Energie
Der Übergang zu grüner Energie setzt auf Leistungselektronik. Wechselrichter, die Gleichstrom von Solarmodulen oder Windkraftanlagen in Wechselstrom für das Netz umwandeln, bewältigen große elektrische Lasten. Sie werden sehr heiß. Zuverlässigkeit ist hier der Schlüssel; Ein ausgefallener Wechselrichter bedeutet einen Verlust der Energieproduktion. Wir bauen robuste, vakuumgelötete Kühlkörper, die diesen variablen Belastungen und rauen Außenumgebungen standhalten. Sie sorgen auch für eine stabile Kühlung von Energiespeichersystemen und stellen sicher, dass Batterien ohne Überhitzung effizient geladen und entladen werden können.
Rechenzentren und KI

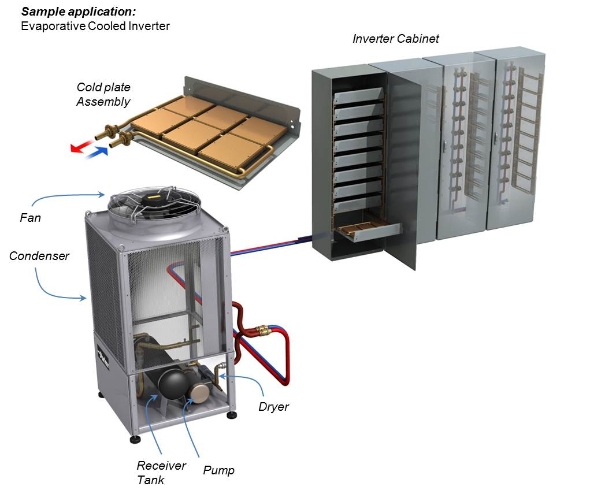

Ich bin sicher, Sie haben von der KI-Revolution gehört. Das Training großer KI-Modelle erfordert enorme Rechenleistung. Das bedeutet, dass ganze Server-Racks zu 100 % ausgelastet sind und auf kleinstem Raum unglaublich viel Wärme erzeugen. Die herkömmliche Luftkühlung kann da nicht mithalten. Die Branche stellt auf Flüssigkeitskühlung um. Wir nutzen Vakuumlöten, um die Kernkomponenten dieser Systeme herzustellen, wie Kühlmittelverteilungseinheiten (CDUs) und Serverkühlplatten. Diese gelöteten Teile ermöglichen eine direkte Flüssigkeitskühlung auf dem Chip. Dies ist die einzige Möglichkeit, die Wärme der nächsten Prozessorgeneration zu bewältigen.

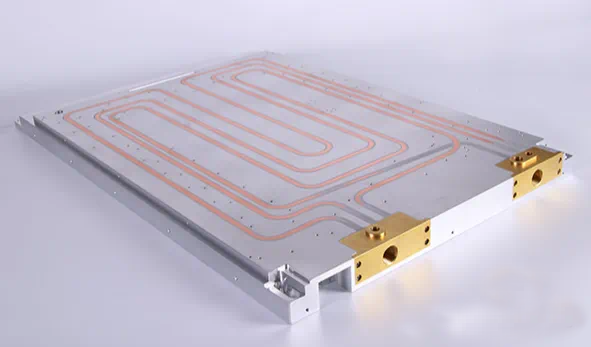

Eine vakuumgelötete Kühlplatte, die unerlässlich ist, um die Batterien von Elektrofahrzeugen auf der optimalen Temperatur zu halten.
Die Anwendungen nehmen ständig zu. Ich sehe in der Luft- und Raumfahrtindustrie eine stärkere Nachfrage nach leichten Wärmetauschern für die Avionikkühlung. Im medizinischen Bereich werden vakuumgelötete Komponenten in bildgebenden Geräten und Lasergeräten verwendet, die eine präzise Temperaturkontrolle erfordern. Und mit der Einführung der 5G-Infrastruktur benötigen die leistungsstarken Antennen und Basisstationen auch fortschrittliche Kühllösungen, die unsere Technologie bieten kann. Die Zukunft ist voller thermischer Herausforderungen, und Vakuumlöten wird dazu da sein, sie zu lösen.
Die Wahl eines Fertigungspartners ist eine große Entscheidung. Die Qualität ihrer Arbeit wirkt sich direkt auf die Leistung und Zuverlässigkeit Ihres Produkts aus. Wenn Sie Vakuumlöten für Ihr Projekt in Betracht ziehen, sind hier ein paar Dinge, auf die Sie meiner Erfahrung nach achten sollten.
● Erfahrung und Fachwissen: Verfügt das Team über ein tiefes Verständnis der Metallurgie und thermischen Dynamik? Beim Hartlöten geht es nicht nur um den Betrieb eines Ofens; Es geht um die Wissenschaft dahinter.
● Zertifizierungen: Achten Sie auf Qualitätszertifizierungen wie ISO 9001 oder IATF 16949 für Automobilanwendungen. Diese zeigen, dass der Anbieter über robuste und wiederholbare Prozesse verfügt.
● Anpassungs- und Designunterstützung: Die besten Partner nehmen nicht einfach Ihre Zeichnung und fertigen ein Teil an. Sie arbeiten mit Ihnen zusammen. Sie sollten in der Lage sein, die thermische Leistung zu simulieren, Designverbesserungen vorzuschlagen und Sie bei der Optimierung der Fertigung zu unterstützen. Sie fungieren als Erweiterung Ihres Engineering-Teams.
Ich bin stolz auf das Team, das wir hier aufgebaut haben. Viele meiner Kollegen, darunter auch ich, verfügen über Erfahrungen bei führenden globalen Unternehmen der Wärmemanagementbranche. Wir kombinieren diese praktische Erfahrung mit einem starken Engagement für Forschung und Entwicklung. Unsere Partnerschaft mit der South China University of Technology ermöglicht es uns, bei neuen Materialien und Prozessen an der Spitze zu bleiben.
Wir bieten einen Komplettservice. Es beginnt mit der Designsimulation und -optimierung. Dann gehen wir zum Rapid Prototyping und schließlich zur Massenproduktion über. Wir begleiten unsere Kunden bei jedem Schritt. Wir wollen mehr als nur ein Lieferant sein; Wir möchten Ihr Thermomanagement-Partner sein. Wir nehmen Ihre Herausforderungen an und machen sie zu unseren eigenen.
Wir haben viel zurückgelegt. Wir begannen mit den Grundlagen des Vakuumlötens, einer sauberen und leistungsstarken Methode zum Verbinden von Metallen. Wir haben die wichtigsten Vorteile untersucht: überlegene Verbindungen, hohe Präzision, Kosteneffizienz und Materialvielfalt. Wir haben den Prozess Schritt für Schritt durchlaufen, von der sorgfältigen Vorbereitung bis zur Qualitätssicherung. Und wir haben gesehen, wie es entscheidende Technologien in Elektrofahrzeugen, erneuerbaren Energien und Rechenzentren ermöglicht.
Wenn Sie als Ingenieur oder Projektmanager an einer schwierigen thermischen Herausforderung arbeiten, empfehle ich Ihnen, sich eingehender mit dem Vakuumlöten zu befassen. Es kann das Mögliche verwandeln und Ihre Herausforderungen in Chancen für Innovation verwandeln. Die Zukunft, insbesondere eine nachhaltige, die auf sauberer Energie und fortschrittlicher Computertechnik basiert, wird immer heißer. Mit den richtigen Technologien und den richtigen Partnern können wir diese Hitze bewältigen und eine kühlere Welt schaffen.
Wenn Sie ein Projekt im Sinn haben oder einfach mehr erfahren möchten, können Sie sich gerne an uns bei Winshare Thermal wenden. Wir sind immer bereit, über Ihre nächste große Herausforderung zu sprechen.
