Im digitalen Zeitalter sind Rechenzentren das schlagende Herz unserer miteinander verbundenen Welt und führen alles von Cloud Computing und KI bis Streaming -Diensten und intelligenten Städten an. Diese immense Verarbeitungsleistung besteht jedoch mit einer bedeutenden Herausforderung: Wärme. Moderne CPUs-, GPU- und Hochleistungs-Computing (HPC) -Cluster erzeugen beispiellose thermische Lasten, die, wenn sie nicht ordnungsgemäß verwaltet werden, zu Hardwarefehler, Systeminstabilität und kostspieligen Ausfallzeiten führen können. In der Tat kann die Kühlung erstaunliche 30-45% des gesamten Energieverbrauchs eines Rechenzentrums verantwortlich machen, was ihn zu einem kritischen Bereich für die operative Effizienz und Nachhaltigkeit macht.
Dieser Artikel befasst sich mit der faszinierenden Entwicklung der Rechenzentrumskühlung und untersucht die Strategien, die angewendet werden, um diese wichtigen digitalen Infrastrukturen optimal laufen zu lassen. Von herkömmlichen luftbasierten Ansätzen bis hin zu modernen Flüssigkühlungslösungen werden wir untersuchen, wie Rechenzentren die Wärmeherausforderung beherrschen.
Seit Jahrzehnten ist die Luftkühlung das Rückgrat des Thermalmanagements des Rechenzentrums. Obwohl es scheinbar unkompliziert ist, ist die Optimierung des Luftstroms innerhalb eines Rechenzentrums eine Wissenschaft für sich.
CRAC (Computer Room Air Conditioner) & Crah (Computer Room Luftran) Einheiten: Dies sind die Hauptarbeitspferde der Luftkühlung. CRAC-Einheiten funktionieren ähnlich wie große Klimaanlagen, wobei ein Kühlmittelsystem verwendet wird, um Luft abzukühlen und zu entmenschlichen. CRAH-Einheiten dagegen verwenden gekühltes Wasser aus einer externen Kälteanlage, um die Luft abzukühlen, die häufig in größeren, energieeffizienteren Einrichtungen bevorzugt wird. Beide Typen zeichnen heiße Luft aus dem Rechenzentrum, kühlen Sie es und geben gekühlte Luft zurück.
Angehobene Bodensysteme: Ein gemeinsames Designmerkmal, erhöhte Böden erzeugen ein Unterbodenplenum für die Verteilung der kühlen Luft. Perforierte Kacheln werden strategisch unter Serverregalen platziert, sodass konditionierte Luft direkt in die kalten Luftaufnahmen der Ausrüstung aufsteigen können.
Das Grundprinzip hinter der effizienten Luftkühlung besteht darin, die Mischung von heißer und kalter Luft zu verhindern und sicherzustellen, dass die kühle Luft direkt an die Ausrüstung geht und heiße Abgaseluft effizient entfernt wird.
Konfiguration des Hot Gangs/Cold Aisle: Server -Racks sind in abwechselnden Zeilen angeordnet. KALFE GEBLUSSE DIE FRONTEN (Luftaufnahme) der Server und versorgt kühle Luft. Heiße Gänge sehen sich den Rücken (Auspuffanlagen) der Server und sammeln heiße Luft.
Gangbehälter (heiß/kalt): Um die Effizienz weiter zu verbessern, werden physikalische Barrieren (wie transparente Paneele oder Vorhänge) verwendet, um entweder den heißen Gang oder den kalten Gang vollständig einzuschließen. Dies verhindert, dass die heißen und kalten Luftströme mischen, die Wirksamkeit der Kühleinheiten maximieren und Energieabfälle reduzieren.
Die traditionelle Luftkühlung steht vor erheblichen Herausforderungen, insbesondere mit den eskalierenden Stromdichten der modernen IT -Ausrüstung. Hochdichte-Racks (z. B. die Gehäuse-KI-Beschleuniger) können Wärmebelastungen erzeugen, die luftbasierte Systeme überwältigen, was zu lokalisierten 'Hotspots' und zu übermäßigem Energieverbrauch erforderlich ist, insbesondere in wärmeren Klimazonen.
Um über die Grenzen der grundlegenden Luftkühlung hinauszugehen, haben die Rechenzentren komplexere Luftstrommanagementtechniken angewendet und 'freie Kühlung' -Methoden angenommen, die Umweltbedingungen für die Umgebung nutzen.
Blanking -Panels: Diese einfachen, aber effektiven Paneele füllen nicht verwendete Räume in Server -Racks, verhindern, dass kühle Luft die Geräte umgeht und sicherstellt, dass sie bei Bedarf am meisten gerichtet sind.
CFD -Analyse (Computational Fluid Dynamics): Erweiterte Simulationstools werden verwendet, um Luftstrommuster innerhalb des Rechenzentrums zu modellieren, Hotspots zu identifizieren und Racklayouts, Crac/CRAH -Platzierung und perforierte Fliesenkonfigurationen für maximale Effizienz zu optimieren.
Die Kühlleistung der Nature der Natur nutzen die Abhängigkeit von der mechanischen Kühlung erheblich.
Luftseitenökonomie: In geeigneten Klimazonen kann kühle Außenluft direkt filtriert und in das Rechenzentrum gebracht werden, um Geräte zu kühlen. Alternativ verwenden die indirekten Luft-Seiten-Ökonomen Wärmetauscher, um die Wärme von der Abluft des Rechenzentrums auf kühlere Außenluft zu übertragen, ohne die beiden Luftströme zu mischen. Dies ist besonders in Regionen mit durchweg niedrigen Umgebungstemperaturen wirksam.
Vorteile: Diese Methoden können zu erheblichen Energieeinsparungen führen, indem die Laufzeit von energieintensiven Kältemitteln und Kompressoren verkürzt werden.
Die Verdunstungskühlung verwendet den natürlichen Prozess der Wasserverdunstung bis zur niedrigeren Lufttemperatur.
Mechanismus: Warme Außenluft wird durch wasser gesättigte Pads oder Nebelsysteme gezogen. Wenn Wasser verdunstet, absorbiert es Wärme aus der Luft, wodurch die Lufttemperatur sinkt.
Direkt gegen indirekt: In der direkten Verdunstungskühlung wird die gekühlte, feucht Luft direkt in das Rechenzentrum eingeführt. Indirekte Systeme verwenden einen Wärmetauscher, um Wärme aus der Luft des Rechenzentrums auf die befeuchtete Außenluft zu übertragen, ohne zu mischen.
Vorteile: Hoch energieeffizient, insbesondere in trockenen Klimazonen.
Nachteile: Erfordert einen erheblichen Wasserverbrauch, und seine Wirksamkeit wird in stark feuchten Umgebungen verringert.
Da die Server -Leistungsdichten weiter steigen, insbesondere mit der Proliferation von KI und HPC, hat sich die flüssige Kühlung als entscheidende Lösung entwickelt. Wasser und andere Wärmeübertragungsflüssigkeiten verfügen über eine weitaus größere Kapazität, um Wärme zu absorbieren und zu transportieren als Luft, was sie ideal für die Behandlung intensiver thermischer Lasten macht.

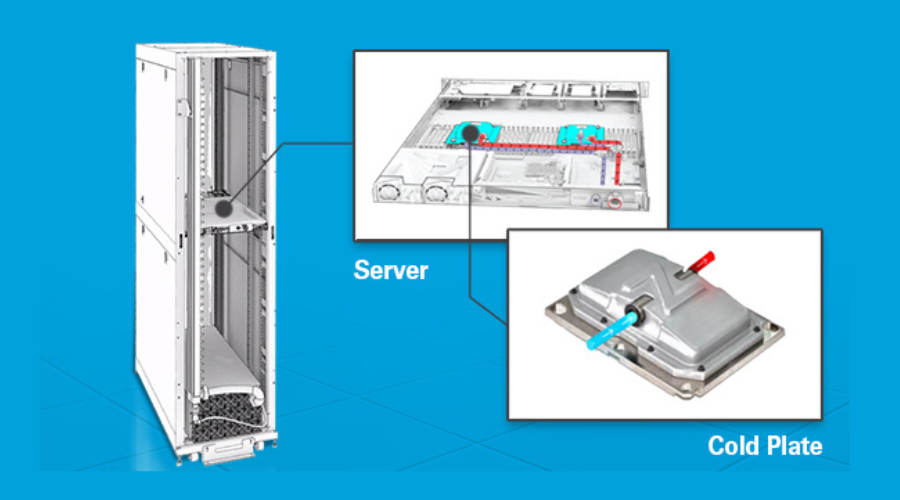

Mechanismus: Diese Methode umfasst das Zirkulieren eines flüssigen Kühlmittels (oft Wasser oder eine dielektrische Flüssigkeit) durch kleine, leistungsstarke Kaltplatten, die direkt an den heißesten Komponenten wie CPUs, GPUs und Speichermodulen montiert sind. Die Wärme wird effizient vom Chip auf die Kaltplatte und dann auf die zirkulierende Flüssigkeit übertragen, die sie wegträgt.
Vorteile: Hocheffiziente, gezielte Kühlung, die viel höhere Rackdichten als Luftkühlung ermöglicht. Es reduziert drastisch die Notwendigkeit einer herkömmlichen Klimaanlage innerhalb des Racks.
Die Immersionskühlung stellt eine Paradigmenverschiebung dar, wobei die gesamten IT-Hardware-Komponenten direkt in eine speziell formulierte, nicht leitende dielektrische Flüssigkeit eintauchen.
Einphasen-Eintauchen: Server sind vollständig in eine dielektrische Flüssigkeit eingetaucht, die in seiner flüssigen Phase verbleibt. Die Flüssigkeit absorbiert Wärme, wird dann durch einen Wärmetauscher (typischerweise flüssig zu flüssig) gepumpt, abgekühlt und zurück in den Tank zurückgezogen.
Zwei-Phasen-Eintauchen: Diese hocheffiziente Methode verwendet eine Dielektrikumflüssigkeit mit einem sehr niedrigen Siedepunkt. Wenn die Flüssigkeit Wärme aus den getauchten Komponenten absorbiert, kocht sie und verwandelt sich in einen Dampf. Dieser Dampf erhebt sich zu einer Kondensatorspule am oberen Rand des Tanks, wo er abkühlt, wieder in Flüssigkeit kondensiert und nach unten tropft und den Zyklus fortsetzt.
Vorteile: Erreicht ultrahohe Dichtefunktionen, außergewöhnliche Kühlungseffizienz, mechanische Teile (keine Serverlüfter) und einen leiseren Betrieb.
Nachteile: Höhere anfängliche Investitionen für Tanks und spezialisierte Flüssigkeiten, Überlegungen zur Wartung von Flüssigkeiten und Hardwarekompatibilität (obwohl sich dies verbessert).
Diese Methoden dienen als wirksame Brücken zwischen herkömmlicher Luftkühlung und vollständiger Flüssigkühlung und bieten lokalisierte Wärmeabstoßung auf Flüssigkeitsbasis.
In-Reis-Kühler: Diese Kühleinheiten befinden sich direkt in den Serverzeilen neben den Racks. Sie zeichnen heiße Luft direkt aus dem heißen Gang, kühlen ihn mit gekühlten Wasserspulen ab und bringen kalter Luft zum kalten Gang zurück. Dies bietet Kühlung näher an der Wärmequelle.
Hintertür Wärmetauscher (RDHX): Diese Systeme ersetzen die herkömmlichen Hintertüren von Serverregalen durch flüssige Spulen. Die von den Servern erschöpfte heiße Luft führt durch diese Spulen und überträgt die Wärme in die zirkulierende Flüssigkeit, bevor sie kühlere Luft in den Raum zurückgeben oder sie ausströmen.
Vorteile: Hochwirksam für die Behandlung von Racks mit hoher Dichte, ohne eine vollständige Überarbeitung des Eintauchens des Flüssigkeits zu erfordern und die allgemeine thermische Effizienz zu verbessern.
Die Kühlung des Rechenzentrums entwickelt sich weiterentwickelt, was auf Anforderungen an eine größere Effizienz, eine geringere Auswirkungen auf die Umwelt und die Fähigkeit, immer größere Rechenlast zu bewältigen, angetrieben wird.
Thermo-Richtlinien von Ashrae: Branchenstandards, insbesondere von Ashrae (American Society of Heizung, Kühl- und Klimaanlagen), ermöglichen es den Rechenzentren zunehmend, bei höheren Umgebungstemperaturen zu arbeiten. Dieser scheinbar konter-intuitive Ansatz kann den Kühlenergieverbrauch erheblich verringern, ohne die Zuverlässigkeit der Hardware zu beeinträchtigen.
Smart Monitoring & KI-gesteuerte Kühlung: Fortgeschrittene Sensoren, Datenanalysen und künstliche Intelligenz werden verwendet, um die thermischen Bedingungen in Echtzeit zu überwachen. AI -Algorithmen können die Kühlanforderungen vorhersagen, die Parameter des Kühlsystems (z. B. Lüftergeschwindigkeiten, Kälteausgang) dynamisch einstellen und die Energieverbrauch basierend auf Arbeitsbelastungsschwankungen optimieren.
Geothermische Kühlung: Einige Rechenzentren nutzen die stabilen Temperaturen der Erdkruste und zirkulierende Flüssigkeiten durch unterirdische Wärmetauscher, um Wärme abzulehnen.
Rechenzentren für Wasserbetriebe: Ein futuristischer Ansatz beinhaltet das Eintauchen ganzer Rechenzentren in großen Wasserkörpern (wie Ozeanen oder Seen), wodurch die natürliche Kühlkapazität des Wassers für die Wärmeableitung genutzt wird.
Wiederverwendung von Abschwärmen: Anstatt einfach Abwärme in die Atmosphäre abzulehnen, erholen sich einige Rechenzentren für vorteilhafte Zwecke, wie z.
Viele moderne Rechenzentren verwenden hybride Ansätze und kombinieren verschiedene Kühlmethoden, um die Effizienz für verschiedene Arbeitsbelastungen und Umgebungsbedingungen zu optimieren. Zum Beispiel kann die Luftkühlung allgemeine Lasten verarbeiten, während die Flüssigkeitskühlung selektiv auf ultrahochdichte Racks oder spezifische HPC-Cluster angewendet wird.
Die Auswahl der richtigen Kühlstrategie für ein Rechenzentrum ist eine komplexe Entscheidung, die von mehreren Faktoren beeinflusst wird:
Machtdichte: Dies ist wohl der bedeutendste Treiber. Wenn die Rack-Leistungsdichten über 20 bis 30 kW pro Rack steigen, nimmt die Effizienz und Fähigkeit der Luftkühlung schnell ab, wodurch die Kühlung der Flüssigkeit zu einer Notwendigkeit wird.
Energieeffizienz & PUE (Stromverbrauchseffizienz): PUE ist eine Metrik, die misst, wie effizient ein Rechenzentrum Energie verwendet (Gesamtenergie von Anlagen Energie / IT -Geräte). Ein niedrigerer PUE (näher an 1,0) zeigt eine höhere Energieeffizienz an. Das Abkühlen wirkt sich direkt auf die PUE aus, und effizientere Kühlmethoden führen zu niedrigeren PUU -Werten und reduzierten Betriebskosten.
Effektivität des Wasserverbrauchs (WUE): Für wasserintensive Kühlmethoden wie Verdunstungskühlung ist WUE (Total Water Nutzung / IT-Ausrüstung Energie) eine entscheidende Metrik, insbesondere in wasserbetonten Regionen.
Investitionsausgaben (CAPEX) im Vergleich zu den operativen Ausgaben (OPEX): Die anfänglichen Investitionen in die Kühlinfrastruktur (CAPEX) mit den laufenden laufenden Kosten (OPEX) sind für die langfristige finanzielle Lebensfähigkeit von entscheidender Bedeutung.
Skalierbarkeit und Zukunftssicherung: Das ausgewählte Kühlsystem muss skalierbar sein, um zukünftiger Wachstum der IT-Nachfrage und zunehmender Wärmebelastung gerecht zu werden.
Nachhaltigkeitsziele: Umweltprobleme und Nachhaltigkeitsziele von Unternehmen steuern zunehmend Entscheidungen zu energieeffizienteren und kohlenstoffarmen Kühllösungen.
Die Reise der Rechenzentrumskühlung ist ein Beweis für kontinuierliche Innovationen, die von den immer größeren Anforderungen der digitalen Welt angetrieben werden. Was mit der grundlegenden Klimaanlage begann, hat sich zu einem ausgefeilten Ökosystem von hocheffizienten, oft integrierten Kühltechnologien entwickelt. Wenn die Rechenleistung sein exponentielles Wachstum fortsetzt und die Wärmedichten an neue Grenzen drückt, wird sich die Bedeutung eines effektiven thermischen Managements nur verstärken. Die Zukunft der Kühlung des Rechenzentrums weist auf zunehmend intelligentere, integrierte und flüssigzentrierte Lösungen hin, die darauf abzielen, die Leistung zu optimieren, die Zuverlässigkeit zu gewährleisten und Nachhaltigkeit zu fördern.
