Thermal -Grenzflächenmaterialtypen erklärt

In den zunehmend kompakteren und leistungsstarken elektronischen Geräten von heute ist Wärme der stille Feind. Vom Smartphone in der Tasche bis hin zu Servern, die die Wolke mit Strom versorgen, erzeugt jede elektronische Komponente Wärme, sobald sie funktioniert. Wenn diese Wärme nicht effektiv verwaltet wird, kann sie zu einer verringerten Leistung, Instabilität, vorzeitiger Ausfall und sogar zu dauerhaften Schäden führen. Hier einschreiten thermische Grenzflächenmaterialien (TIMS) - die unbesungenen Helden, die fleißig daran arbeiten, die Wärme zu lindern und unsere Technologie optimal laufen zu lassen.

Warum Tims wichtig ist: Überbrückung der Wärmeklücke

Auf mikroskopischer Ebene sind auch scheinbar glatte Oberflächen wie die Oberseite einer CPU und die Basis eines Kühlkörpers alles andere als perfekt flach. Sie besitzen mikroskopische Täler und Peaks. Wenn diese beiden Oberflächen zusammengebracht werden, stellt nur ein Bruchteil ihres Gebiets einen tatsächlichen physischen Kontakt her. Die verbleibenden winzigen Lücken werden mit Luft gefüllt, was ein sehr schlechter Wärmeleiter ist. Diese eingeschlossene Luft erzeugt eine signifikante thermische Barriere, die den Wärmefluss von der Komponente drastisch behindert.

Diese Barriere wird als thermischer Kontaktwiderstand quantifiziert . Wärme Grenzflächenmaterialien sind speziell entwickelt, um diesen Widerstand zu beseitigen oder signifikant zu verringern. Sie erreichen dies, indem sie diese mikroskopischen Luftlücken füllen und einen kontinuierlichen, hochleitenden Weg für Wärme erzeugen, um von der hitzebetzeugenden Komponente bis zur Kühllösung (wie einem Wärmekolben oder einer Kaltplatte) zu fließen.

Die Wissenschaft des Wärmeübergangs: Wärmewiderstand verstehen

Während wir oft von eines Materials der thermischen Leitfähigkeit (gemessen in w/mk) hören, was angibt, wie gut ein Material Wärme leitet, ist die thermische Impedanz (gemessen in ° C · cm²/w oder ° C · in⊃2;/w) oft eine praktischere und aussagekräftigere Metrik. Die thermische Impedanz berücksichtigt nicht nur die Massenleitfähigkeit des Materials, sondern auch die Dicke der Bindungslinie und die Qualität der Grenzfläche, die es bildet. Eine dünnere, gleichmäßigere Bindungslinie mit ausgezeichneter Oberflächenneugung führt zu einer geringeren thermischen Impedanz, auch wenn die thermische Leitfähigkeit des Materials nicht die absolut höchste ist. TIMS wirkt, indem diese Luftlücken minimiert, den direkten Kontakt maximiert und einen effizienten Weg für die Übertragung von Wärme bereitgestellt werden.

Erforschung von Materialtypen für thermische Grenzflächen

Die thermische Managementbranche bietet eine Vielzahl von TIM -Typen mit jeweils einzigartigen Merkmalen, Vorteilen, Nachteilen und idealen Anwendungen. Die Auswahl des Rechten ist entscheidend für eine optimale Leistung und Zuverlässigkeit.

Wärmefetten

• Beschreibung: Es handelt sich um viskose, nicht heftige Pasten, die aus einem Silikon- oder synthetischen Ölbasis bestehen, das mit thermisch leitenden Füllstoffpartikeln beladen ist (z. B. Zinkoxid, Aluminiumnitrid, Silber, Bornitrid).

• Schlüsselmerkmale: hohe thermische Leitfähigkeit, ausgezeichnete Benetzungseigenschaften, die extrem dünne Bindungslinien ermöglichen. Sie bleiben weich und biegsam.

• Vorteile: bieten im Allgemeinen eine hervorragende thermische Leistung, da sie mikroskopische Hohlräume effizient füllen können. kostengünstig für Hochleistungsanwendungen; Einfach für dünne Lücken aufzutragen.

• Nachteile: Kann chaotisch sein, um sich zu bewerben; Anfällig für 'Pump-out ' (Trennung von Öl von Füllstoffen) oder das Austrocknen über lange Zeiträume, was zu einer Leistungsverschlechterung führt; Nicht dauerhaft, eine Neubewertung erforderlich, wenn Komponenten entfernt werden.

• Typische Anwendungen: CPUs, GPUs, Hochleistungs-Computing und Unterhaltungselektronik, bei denen die maximale thermische Übertragung kritisch ist und die zukünftige Neubewertung möglich ist.

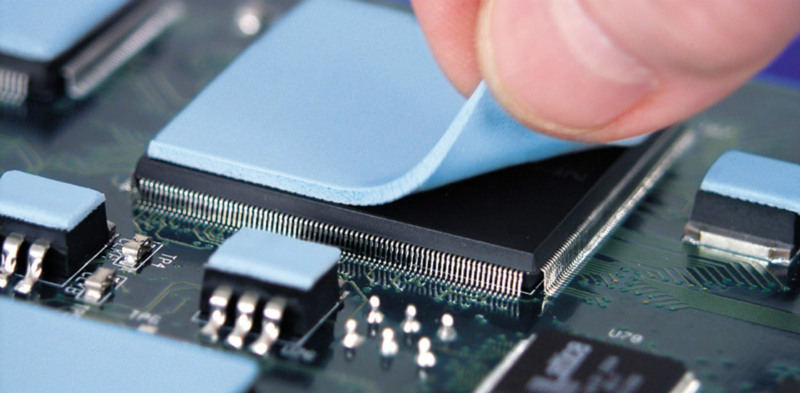

Wärmekissen

• Beschreibung: Vorgeformte, feste und dennoch weiche Blätter, die typischerweise aus Silikon- oder Acrylpolymeren hergestellt werden, die mit thermisch leitenden Füllstoffen eingebettet sind. Sie kommen in verschiedenen Dicken und Härten.

• Schlüsselmerkmale: Einfach zu handhaben, entsprechend an ungleichmäßige Oberflächen, die in elektrisch isolierenden Sorten erhältlich sind.

• Vorteile: sauber und leicht zu bewerben, ohne Chaos; Ideal, um größere, ungleiche Lücken zu füllen, in denen das Fett kämpfen könnte; elektrische Isolation anbieten; Gut für die Herstellung von Hochvolumen aufgrund einer einfachen Automatisierung.

• Nachteile: haben im Allgemeinen eine geringere thermische Leitfähigkeit im Vergleich zu High-End-Fettsäuren; Die Leistung kann stark von der ordnungsgemäßen Komprimierung abhängen. Dickere Bindungslinien können zu einem höheren thermischen Widerstand führen.

• Typische Anwendungen: Speichermodule (RAM), Spannungsreglermodule (VRMs), Chipsätze, SSDs und Situationen, die elektrische Isolierungen erfordern oder signifikante Oberflächenunregelmäßigkeiten aufnehmen.

Wärmegele

• Beschreibung: Dies sind weichere, entbehrliche Materialien, die die Lücke zwischen Fett und Pads überbrücken. Sie sind in der Regel leicht vernetzt oder stark thixotrop und bieten einen guten Fluss, ohne so anfällig für Pumpen wie herkömmliche Fettsäuren zu sein.

• Schlüsselmerkmale: fließbar wie Fett, aber mit besserer Stabilität; Niedriger Modul, ausgezeichnete Konformität; Oft nicht höhlung oder leicht aushärtet.

• Vorteile: Gute Anpassung an komplexe Geometrien; weniger chaotisch als Fett; anständige thermische Leistung anbieten; oft überarbeitet.

• Nachteile: Kann pro Einheit teurer sein als Fett; Die thermische Leistung passt möglicherweise nicht zu den besten Fettsäuren. Immer noch anfällig für eine langfristige Siedlung.

• Typische Anwendungen: Kfz-Elektronik, industrielle Steuerelemente, Strommodule, bei denen langfristige Stabilität und Konformierbarkeit der Schlüssel sind.

Phasenwechselmaterial (PCMs)

• Beschreibung: Diese Materialien sind bei Raumtemperatur fest, schmelzen jedoch bei einer bestimmten, konstruierten Betriebstemperatur (typischerweise zwischen 50 ° C und 70 ° C). Beim Schmelzen verwandeln sie sich in eine Flüssigkeit mit niedriger Viskosität und benetzen die Grenzflächenoberflächen effektiv.

• Schlüsselmerkmale: Spezifischer Schmelzpunkt, ausgezeichnetes Benetzen bei der Phasenänderung, konsistente Bindungsliniendicke nach dem Schmelzen.

• Vorteile: sauberes Handling in fester Form; Erreichen Sie eine ausgezeichnete Benetzung und minimale Dicke der Bindungslinie, sobald geschmolzen ist, was zu einer überlegenen Leistung führt. Sehr zuverlässig und konsistent in der Leistung, sobald aktiviert.

• Nachteile: Die Leistung hängt davon ab, dass die Schnittstelle ihren Schmelzpunkt erreicht. im Allgemeinen höhere Kosten als Fetten; Oft für den einzelnen Gebrauch ausgelegt.

• Typische Anwendungen: Herstellung von Hochvolumen, vorgezogene Lösungen für Heizkörper, leistungsstarke Computing und Anwendungen, bei denen eine konsistente Leistung in vielen Einheiten von entscheidender Bedeutung ist.

Wärmeklebstoffe

• Beschreibung: Härtungsmaterialien (häufig Epoxid oder Silikone), die sowohl die thermische Leitfähigkeit als auch eine dauerhafte mechanische Bindung zwischen den Komponenten liefern.

• Schlüsselmerkmale: Erstellen Sie eine starke, dauerhafte Bindung; Erhältlich in verschiedenen Härtungszeiten und Stärken.

• Vorteile: eliminiert die Notwendigkeit mechanischer Befestigungselemente (Schrauben, Klemmen); Bietet strukturelle Integrität und Vibrationsdämpfung; Ausgezeichnete langfristige Stabilität.

• Nachteile: Die permanente Anleihe erschwert Nacharbeit oder Komponentenersatz schwierig oder unmöglich; Im Allgemeinen haben eine geringere thermische Leistung im Vergleich zu High-End-Fettsäuren oder PCMs; erfordert Aushärtzeit.

• Typische Anwendungen: Anbringen kleinerer Kühlkörper an Chips, Bindungssensoren oder Sicherung von Komponenten, bei denen eine dauerhafte thermische und mechanische Verbindung gewünscht wird.

Flüssige Metalltims

• Beschreibung: Legierungen von Metallen (am häufigsten auf Galliumbasis), die bei Raumtemperatur flüssig sind.

• Schlüsselmerkmale: Außergewöhnlich hohe thermische Leitfähigkeit, signifikant höher als alle nicht-metallischen TIM.

• Vorteile: Unübertroffene thermische Leistung, was zu dem niedrigstmöglichen Wärmewiderstand zwischen den Oberflächen führt.

• Nachteile: Elektrisch leitend und ein erhebliches Kurzhöfungsrisiko darstellt, wenn er verschüttet wird; kann für bestimmte Metalle ätzend sein (insbesondere Aluminium); Es ist schwierig, sauber aufzutragen; teuer; Nicht für vertikale Oberflächen aufgrund des Flusses geeignet.

• Typische Anwendungen: extremes Hochleistungs-Computing (z. B. Enthusiast CPU/GPU-Übertaktung), hochspezialisierte industrielle oder wissenschaftliche Anwendungen, bei denen jeder Grad der Kühlung von Bedeutung ist, und Komponenten mit nickelverzierten oder Kupferkaltplatten.

Fortgeschrittene Tims

• Beschreibung: Diese repräsentieren die Schneide der TIM -Technologie und nutzen fortschrittliche Materialwissenschaft wie Graphit-/Graphenblätter oder Sintermetall -TIMS.

• Wichtige Eigenschaften: Häufig bieten eine hervorragende thermische Leitfähigkeit, sehr dünne Profile und einzigartige Eigenschaften (z. B. anisotrope Leitung in Graphitblättern). Sinterte Metalltims bieten unglaublich dünne und robuste Schnittstellen.

• Vorteile: Extrem hohe Leistung, hervorragende Zuverlässigkeit kann auf bestimmte Wärmeleitbahnen zugeschnitten werden.

• Nachteile: Oft proprietäre, höhere Kosten und können spezielle Bewerbungsprozesse erfordern.

• Typische Anwendungen: High-End-Verbraucherelektronik, fortschrittliche Stromeelektronik und spezielle Industrie- oder Luft- und Raumfahrtanwendungen, die die Grenzen des thermischen Managements überschreiten.

Auswählen des richtigen Times

Die Auswahl des optimalen TIM ist keine einheitliche Entscheidung. Es erfordert eine sorgfältige Bewertung mehrerer Faktoren:

• Wärmeleistungsanforderungen: Was ist die maximal zulässige Komponententemperatur? Wie viel Strom (Wärme) muss abgelöst werden? Was sind die Zielwerte für thermische Widerstand/Impedanz für das Ziel?

• Dicke und Oberflächenflat an Bindungslinien: Der Spalt zwischen der Komponente und dem Wärmekühlgang ist kritisch. Fett und PCMs eignen sich hervorragend für dünne, flache Lücken, während Pads und Gele beim Füllen größerer oder unregelmäßigerer Lücken übertreffen.

• Anforderungen an die elektrische Isolierung: Ist die elektrische Leitfähigkeit akzeptabel oder ist die elektrische Isolierung zwischen Komponente und Kühler erforderlich? Flüssige Metalle sind leitfähig, während die meisten Pads und viele Fett/Gele elektrisch isoliert sind.

• Anwendungsmethode und Herstellungsprozess: Wird der TIM manuell oder über automatisierte Abgabe angewendet? Ist es eine hochvolumige Produktion oder ein individueller Build? Dies wirkt sich auf den Formfaktor (Fett, Pad, Gel) und Anwendungswerkzeuge aus.

• Betriebsumgebung und Zuverlässigkeit: Wie hoch sind die Temperaturbereiche, die das Gerät erleben wird? Gibt es Vibrationen oder Luftfeuchtigkeit? Wie lange muss der Tim zuverlässig abschneiden, ohne auszutrocknen, auszupumpen oder zu verschlechtern?

• Kosten: Während die Leistung von größter Bedeutung ist, spielt die Kostenwirksamkeit (Materialkosten plus Anwendungskosten) eine Rolle, insbesondere bei Produkten mit hohem Volumen.

• Nachbereitbarkeit: Ist es möglich oder notwendig, die Komponente später zu entfernen und zu ersetzen? Klebstoffe bieten dauerhafte Anleihen, während Fett und Gele eine einfache Nacharbeit ermöglichen.

• Materialkompatibilität: Stellen Sie sicher, dass der TIM chemisch mit der Komponentenverpackung, dem Kühlmaterial und den anderen umgebenden Materialien kompatibel ist, um Korrosion oder Verschlechterung zu verhindern.

Best Practices der Tim Installation

Selbst der beste Tim kann schlecht abschneiden, wenn sie nicht korrekt angewendet werden. Zu den wichtigsten Praktiken gehören:

• Oberflächenreinigung: Stellen Sie immer sicher, dass beide Paarungsoberflächen mit einem geeigneten Lösungsmittel (wie Isopropylalkohol) gründlich von Staub, Ölen und alten TIM -Rückständen gereinigt werden, um den Kontakt zu maximieren.

• Richtige Anwendungstechnik: Befolgen Sie die spezifischen Anweisungen des Herstellers für den gewählten TIM -Typ. Bei Fettsäuren ist eine dünne, gleichmäßige Schicht (häufig ein einzelner Punkt oder eine Linie für CPUs) am besten am besten. Stellen Sie bei Pads eine gleichmäßige Platzierung und eine ausreichende Kompression sicher.

• Optimaler Montagedruck: Für viele TIMS, insbesondere Pads und einige Fett/PCMs, ist es entscheidend, den richtigen Montagedruck aus dem Wärmekühlgang zu erreichen, um die Dicke der Bindungslinien zu minimieren und eine ordnungsgemäße Benetzung zu gewährleisten.

Abschluss

Wärme Grenzflächenmaterialien sind grundlegend für ein effektives thermisches Management. Sie sind die entscheidende Verbindung, die eine effiziente Wärmeübertragung ermöglicht und elektronische Komponenten vor den schädlichen Auswirkungen übermäßiger Wärme schützt. Da elektronische Geräte weiterhin miniaturisieren und höhere Stromdichten erfordern, werden die Innovation und Bedeutung von TIMS nur zunehmen. Das 'Beste' Tim ist immer anwendungsabhängig, ein sorgfältig ausgewähltes Element, das die thermische Leistung, die Zuverlässigkeit, die Herstellbarkeit und die Kosten ausgleichen.

Bei WinShare Thermal verstehen wir die kritische Rolle, die TIMS in allgemeinen thermischen Lösungen spielt. Unser Fachwissen umfasst das gesamte Spektrum des thermischen Managements, von präzisionsgesteuerten Kühlkörper und flüssigen Kaltplatten bis hin zu umfassender thermischer Simulation und mechanischer Leistungsanalyse. Unser herausragendes thermisches Designteam, das umfangreiche Erfahrung nutzt, bietet optimierte, maßgeschneiderte thermische Lösungen, die sich nahtlos in die richtigen TIMS integrieren.
