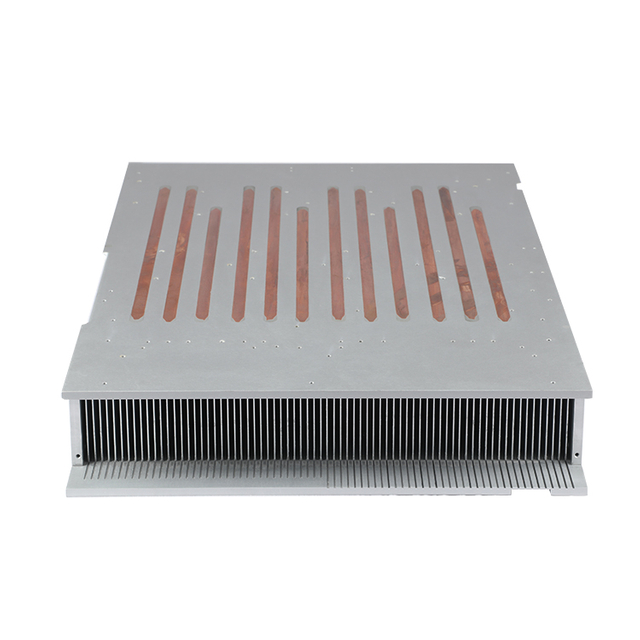

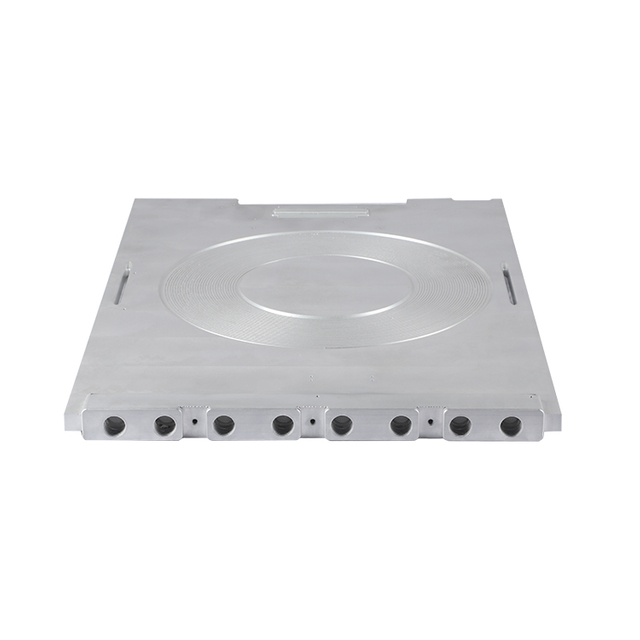

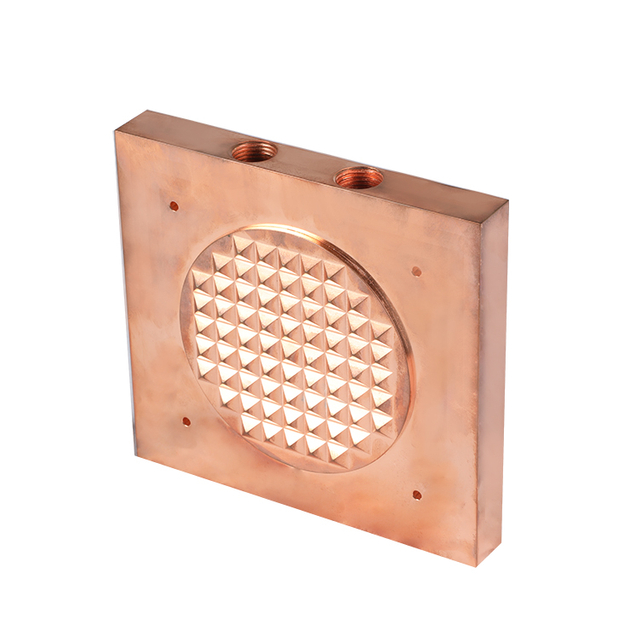

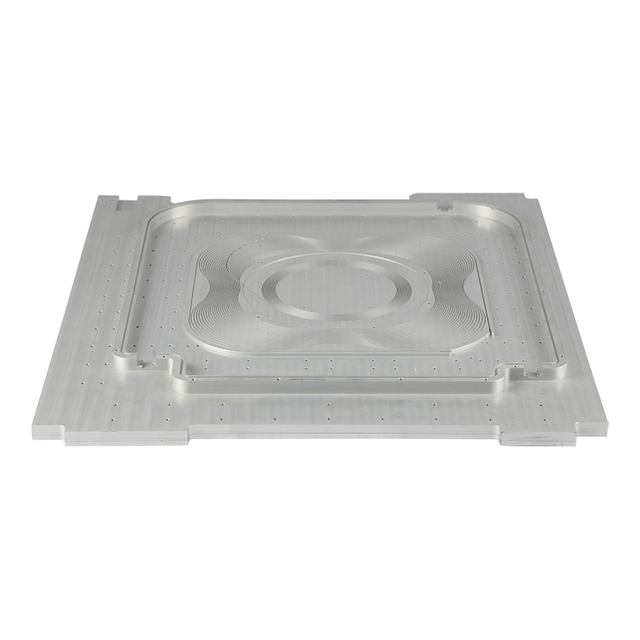

Custom Heat Sink for PV Inverters
Kühllösungen für PV-Wechselrichter
Wechselrichter werden auch Leistungsregler bezeichnet. Der Prozess der Umwandlung der Gleichstromleistung in die Wechselstromleistung wird invertiert genannt. Die Schaltung, die die Inverting-Funktion realisieren kann, wird als Wechselrichterschaltung bezeichnet. Ein Gerät, das den invertierenden Prozess realisieren kann, wird als Invertiergerät oder Inverter bezeichnet. In einem Solarenergieerzeugungssystem

Kühllösungen für PV-Wechselrichter

Wechselrichter werden auch Leistungsregler bezeichnet. Der Prozess der Umwandlung der Gleichstromleistung in die Wechselstromleistung wird invertiert genannt. Die Schaltung, die die Inverting-Funktion realisieren kann, wird als Wechselrichterschaltung bezeichnet. Ein Gerät, das den invertierenden Prozess realisieren kann, wird als Invertiergerät oder Inverter bezeichnet. In einem Solarenergieerzeugungssystem ist die Wechselrichtereffizienz ein wichtiger Faktor, der die Solarzellenkapazität und die Speicherkapazität der Speicherkapazität bestimmt. Der Zusammenbruch des PV-Wechselrichters führt dazu, dass das PV-System heruntergefahren ist, und dies führt direkt zum Verlust der Stromerzeugung. Daher ist hohe Zuverlässigkeit ein wichtiger technischer Indikator für PV-Wechselrichter.
Die gute Kühlung von PV-Wechselrichtern ist ein wichtiges Kriterium, um die hohe Zuverlässigkeit des Betriebs sicherzustellen. Es wird daher empfohlen, die thermische Simulation am Beginn der Konstruktionsphase von PV-Inverter durchzuführen, und dies ist zum ersten Thema geworden, das von den Herstellern der PV-Wechselrichter in Betracht gezogen wird. Als einer der professionellen High-Power-Kühlhersteller in China verfügt WinShare Thermal über ein hervorragendes Thermal-Design- und Entwicklungsteam, das die Fähigkeit der zuverlässigen thermischen Simulation und des Tests besitzt. Wir haben mit mehreren Inlands- und Übersee-PV-Wechselrichterherstellern in der Kühltechnik für Wechselrichter zusammengearbeitet und bieten Dienstleistungen und Unterstützung mit unserer professionellen Kühltechnik.

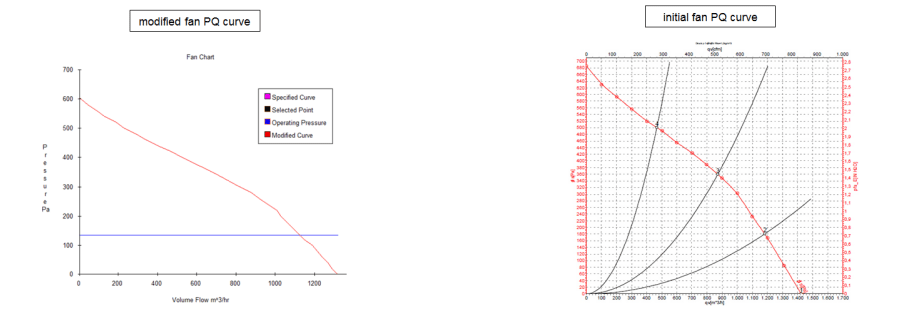

Angenommen eine Systemimpedanz von 80 Pa, kann die Lüfterkurve durch den Kühlkörper wie folgt eingestellt werden.

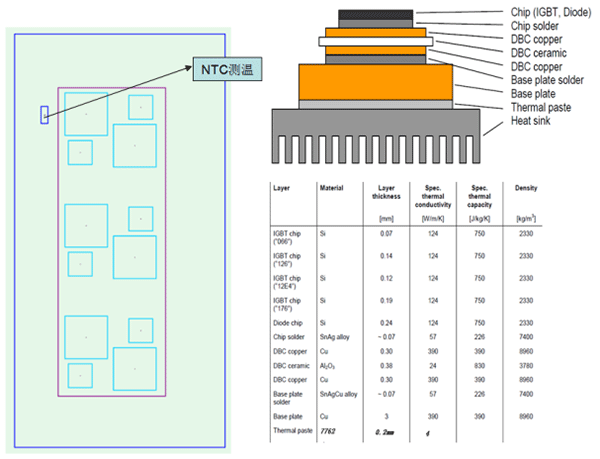

Die obere linke Figur ist das Schema der internen Struktur und der Wärmeableitungsvorrichtungen des Infineon-IGBT

Diode: 59w;
IGBT: 124.5W;
Insgesamt: 1100ww;
Angenommen, das thermische Schnittstellenmaterial beträgt 0,15 mm
Dick mit einer thermischen Leitfähigkeit von k = 3w / m * k

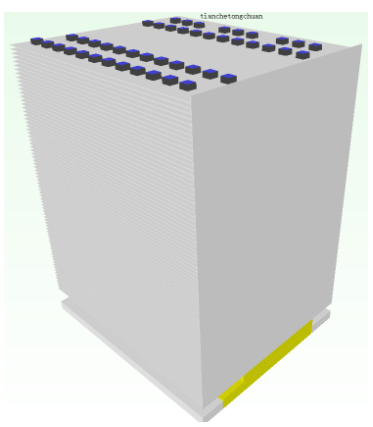

Schema des Simulationsmodells der Kühlkörperlösung und seiner Parameter:

Kühlkörper-Parameter:
Abmessungen: W236 * L200 * H304mm
FIN:
Dicke: 0,6 mm
FIN-Lücke: 3,0 mm
FIN-ZAHLEN: 77FINEN
Heizrohrparameter:
DD8-Sinterrohr- oder Nutstruktur;
Es werden 24 Stück U-förmige Wärmerohre (einschichtiger Layout) und 48 Stück L-förmige Wärmerohre (Dual-Layer-Layout) verwendet
4258 Lötpaste mit niedrigem Temperaturen wird zum Löten verwendet.
Basis: Al Plate + Kupferplatte (IGBT-Wärmequellenbereich)
Das Design mit einer einzelnen Schicht von Wärmerenrohren hat eine niedrigere Kosten und eine höhere Kühlleistung im Vergleich zu doppelten Schichten von Wärmerpfeifen.

Zusammenfassung der Simulationsdaten der Kühllösung für den PV-Wechselrichter:

Lösung

Ta.

Leistung

H.
Tb max.

H.
Dt.

NTC1.

NTC2.

NTC3.

Ventilator
Arbeitspunkt

Al Base +.
Kupferblock

55

IGBT / 3PCS.
1100 Watt / jeweils
Reaktor
700w.

85.1

28

87.6

88.1

87.5

1127.5
m ^ 3 / h
215pa.
