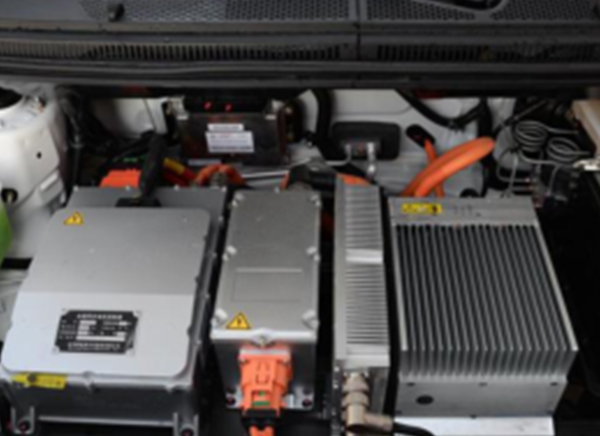

Elektroauto -Controller

Es funktioniert wie das Gehirn eines Elektroautos und ist ein entscheidender Teil des Elektroautos.

Kühllösung für Elektroauto-Controller von Winshare Thermal

Steuerungen für Elektroautos werden zur Steuerung des Starts, des Betriebs, der Vorwärts- oder Rückwärtsbewegung, der Beschleunigung/Verzögerung und des Stopps sowie zur Steuerung der Kernsteuerungen anderer elektronischer Geräte verwendet. Es funktioniert wie das Gehirn eines Elektroautos und ist ein entscheidender Teil des Elektroautos. Daher hat es großen Einfluss auf die Leistung und Sicherheit des Elektroautos, ob sich die Steuerung eines Elektroautos normal verhält oder nicht. Aus diesem Grund legt jeder Hersteller von Elektrokarten großen Wert auf die Kühlung der Steuergeräte von Elektroautos. Für diese Kühllösung für die Steuerung des Elektroautos haben wir ein Wasserkühlungsdesign übernommen. Die thermischen Komponenten können in zwei Kategorien unterteilt werden: Es gibt einen Rahmen und eine Kühlplattenstruktur . Diese beiden Teile werden in der Endphase zusammengefügt.

Das Design ermöglicht, dass die Rückseite der Kühlplatte vollständigen Kontakt mit den thermischen Komponenten hat, um die Wärmeübertragungseffizienz des Kühlbereichs zu verbessern.

Leistung und Kontaktfläche der Leistungsgeräte:

Gerät (Nr.)	Kontaktfläche (mm²)	Leistung (W)
1 Gleichrichtermodul	1192.99	121
2 IGBT-Modul	1192.99	316
3 Resonanzinduktor	1299.62	18
4 Ausgangsinduktivität	3363.57	16
5 Transformator	3363.57	70
6 PFC-Modul	1192.99	50
7 PFC-Modul	1192.99	50
8-11 PFC-Drossel (jede Gruppe)	1002.05/Gruppe	24/Gruppe

Schematische Darstellung der gesamten Kühlplatte des Elektroauto-Controllers:

(Gesamtgewicht: 2,55 kg, Rahmen: 1,7 kg, Kühlplatte: 0,85 kg)

Schematische Darstellung der thermischen Simulationsergebnisse für den Elektroauto-Controller:

Wenn die Durchflussrate beträgt: 5 l/min, Wassereinlasstemperatur: 25 ⁰C, Wasserdruck: 10485 Pa, höchste simulierte Temperatur auf der Kühlplatte: 46,5 ⁰C.）
(Wenn die Durchflussrate: 5 l/min beträgt, Wassereinlasstemperatur: 65 °C, Wasserdruck: 10.500 Pa, höchste simulierte Temperatur auf der Kühlplatte: 86,45 °C).

Präzise Autoteile, hergestellt durch Rapid Prototyping

Wir sind in der Lage, in unseren Einrichtungen Prototypen für Innen-, Außen- und Funktionsteile herzustellen.

Wir fertigen Prototypen für viele Teile im Fahrzeuginnenraum, wie zum Beispiel das Lenkrad, das Armaturenbrett oder die Konsole. Durch den Einsatz von Rapid Prototyping können Innenteile auf verschiedene Aspekte getestet werden. Beispielsweise können Lenkräder auf ihre Griffigkeit hin beurteilt werden, Armaturenbretter auf ihre Farbe und Konsolen auf den Grad der Abnutzung, die sie nach dem Gebrauch zeigen. Die aus diesen Tests gewonnenen Ergebnisse können Aufschluss darüber geben, ob ein Design geändert werden muss.
