Inverter Heat Sink Manufacturer
Wechselrichterkühllösung.
Variable-Frequenzlaufwerke (VFD) verwenden mit variabler Frequenztechniken und die mikroelektronische Technologie zur Steuerung der elektrischen Leistungssteuerung von Wechselstrommotoren, um die Arbeitsspannung und die Frequenz des Motors zu ändern. Ein VFD besteht aus einem Gleichrichter (Wechselstrom bis DC),

Kühllösungen für variable Frequenzlaufwerke (VFD)

Variable-Frequenzlaufwerke (VFD) verwenden mit variabler Frequenztechniken und die mikroelektronische Technologie zur Steuerung der elektrischen Leistungssteuerung von Wechselstrommotoren, um die Arbeitsspannung und die Frequenz des Motors zu ändern. Eine VFD besteht aus einem Gleichrichter (Wechselstrom bis DC), Filter, Wechselrichter (Gleichstrom bis AC), Aktivierungseinheit, Antriebseinheit, Detektiveinheit und Mikrodiereinheit. Das Ein / Aus des IGBT innerhalb eines VFD wird verwendet, um die Spannung und Häufigkeit der Ausgangsleistung einzustellen. Die erforderliche Leistungsspannung kann entsprechend den tatsächlichen Anforderungen des Motors eingestellt werden, um den Zweck des Einsparungen der Energie- und Anstellgeschwindigkeit zu erreichen.
Die VFD-Kühlung ist für die Leistung und die Lebensdauer eines VFD entscheidend. Es ist kein Zweifel, dass eine gute Kühlung für eine VFD wesentlich ist, insbesondere unter dem Zustand heftiger Wettkämpfe, da eine gute Kühlung die Qualität eines VFD verbessern und seine Wettbewerbsfähigkeit verbessern kann. Winshare Thermal bietet seit vielen Jahren verschiedene VFD-Hersteller mit Vorkühltechniken und -Dienstleistungen an. Wir liefern maßgeschneiderte Kühllösungen für die VFDs der Kunden zusammen mit effektiven technischen Support für thermische Simulation, thermische Prüfung usw. Wir schützen die Stabilität der Performance unserer VFD-Produkte.

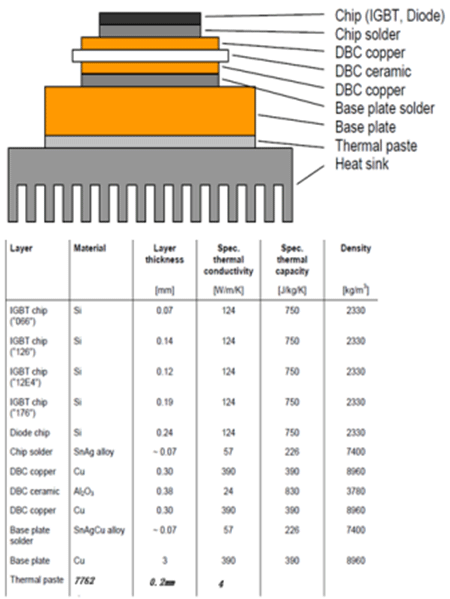

Unterhalb der Figur links ist die Figur der InfineonFF600R17-Innenstruktur und das Schema von Wärmeableitungselementen. Die Gesamtleistung beträgt 660W. Wir nehmen das thermische Schnittstellenmaterial als thermisches Fett 7762 mit einer Dicke von 0,2 mm an.



H.
Max Temp.

H. MAX DT.

Diodenfall Temp.
(⁰c)

Maximale Knotentemperatur von
IGBT Interner Kerngerät (⁰C)

MAX Junction Temp.

NTC-Temp.
# 1.

NTC-Temp.
# 2.

Ntc dt.

# 1.

# 2.

H. mit H.P.

91.6

41.6

89
88.7
84.8

88.9

90.1

1.2

107.7

108.9

Umgebungstemperatur: 50 ° C; Angenommene thermisches Fett 7762 mit einer Dicke von 0,2 mm.
