Präzision gebohrte Kaltplattenlösungen

WinShare Thermallegierung: Ultimative Anpassung, die für Ihre einzigartigen Kühlprobleme ausgelegt ist

Was sind tiefe Lochbuhrungen mit kalten Tellern?

Deep Loch gebohrte kalte Platten (DHDCs) sind flüssige Kühlkörper, die durch Bohren tiefer, hochpräziser Löcher in einen festen Metallblock wie Kupfer oder Aluminium erzeugt werden. Im Gegensatz zu herkömmlichen Methoden zur Herstellung von Kaltplatten erzeugt dieser Prozess hoch angepasste, komplexe und häufig dreidimensionale interne Flüssigkeitskanäle.

Durch Präzisionsbohrungen können Kühlmittelkanäle genau in der Kernwärmequelle positioniert werden, wodurch sich selbst überschneidende oder mehrschichtige Kanalkonstruktionen zur Maximierung der Wärmeübertragungseffizienz und zur Minimierung des thermischen Widerstands ermöglichen. Dieses hochmobile Kanaldesign passt perfekt zu einer komplexen Wärmequellenform und -verteilung und bietet eine beispiellose Optimierung der Wärmeableitung. Da die Kanäle direkt in das feste Material gebildet werden, bietet die gebohrte Kaltplatte eine unvergleichliche strukturelle Integrität, wodurch das Risiko von Lecks von Schweißnähten oder Fugen vollständig beseitigt wird. Es ist die ultimative Kühllösung für extrem hohe Wärmeflussdichten und extreme Umweltprobleme.

Überblick über die wichtigsten technischen Parameter

PARAMETER	Beschreibung/Umfang
Typische Kapazität des Wärmeflusses	Bis zu Hunderten von Watt pro Quadratzentimeter (w/cm²)
Mindestdurchmesser des Durchflusskanals	Millimeter- oder sogar Submillimeter-Durchmesser können erreicht werden
Spannungsbereich standhalten	Extrem hoch, kann dem Druck von Hunderten oder sogar Tausenden von PSI standhalten
Material Wärmeleitfähigkeit	Kupfer (> 380 W/m · k), Aluminiumlegierung (> 150 W/m · k)

Was sind die Vorteile von tiefen Lochbuhrungen?

Beispiellosem individuellem Flow -Kanal -Design

Es kann komplexe 3D-Durchflusskanäle, Kreuzflusskanäle und mehrschichtige Durchflusskanäle realisieren, genau mit der Wärmequellenposition übereinstimmen und den optimalen Wärmedissipationspfad liefern.

Ausgezeichnete thermische Leistung

Der Durchflusskanal passt eng zur Wärmequelle mit extrem niedrigem thermischem Widerstand und kann extrem hohe Wärmeflussdichte effizient verwalten und abbrechen.

Ultrahohe strukturelle Integrität und Zuverlässigkeit

Aus einem festen Metallblock gebohrt, verfügt es nicht über Schweißnähte oder Verbindungsschnittstellen, wodurch das Risiko von Leckagen vollständig beseitigt wird und für Hochdruck- und Hochvibrationsumgebungen geeignet ist.

Große Auswahl an Materialien

Es kann Präzisionsbohrungen auf einer Vielzahl von Metallen mit hoher thermischer Leitfähigkeit (wie Kupfer und Aluminium) durchführen, um die materiellen Leistungsanforderungen verschiedener Anwendungen zu erfüllen.

Ultimate Customized Matching

Es kann an die Form und Wärmeverteilung jeder komplexen Wärmequelle angepasst werden, um eine unvergleichliche Optimierung der Wärmeableitung zu erreichen.

Langlebensdauer und wartungsarmes Wartung

Die robuste Konstruktion und die leckere Natur sorgen für eine lange Produktlebensdauer mit minimaler Wartung.

Der Hauptunterschied zwischen gebohrten Kaltplatten und anderen Kaltplatten

Präzisionsbraune Kaltplatten fällt auf dem Markt für flüssige Kühlung mit ihrem einzigartigen Herstellungsprozess und ihrer überlegenen Leistung hervor, was sie für extreme Szenarien geeignet ist, in denen andere Kaltplatten kämpfen:

Herstellungsprozess:

Bohrte Kaltplatte: Die Flusskanäle werden durch präzise Tiefenbohrungen aus einem festen Metallblock gebildet und bilden ein einteiliges Produkt ohne Anschlüsse.

Kaltplatten aus der Löhne: Mehrere Metallblätter werden durch Hochtemperaturlöckchen mit einer komplexen inneren Struktur zusammengefasst.

FSW-Kaltplatte: Festkörperverbindung unter Verwendung von Reibungsschweißen, hoher Schweißqualität, kein Schmelzen.

Kaltplatten eingebetteter Röhrchen: Kühlrohre werden in die Basisplattenschlitze gedrückt oder gebunden.

Extrudierte kalte Platte: Es wird in einem Stück durch die Extrusion gebildet, und der Flusskanal ist relativ einfach.

Flow -Pfad -Komplexität/Freiheitsgrade:

Bohrte Kaltplatte: Bietet den höchsten Freiheitsgrad des Flow-Channel-Designs, das komplexe 3D-, Querschnitts- und mehrschichtige Flusskanäle ermöglicht und genau die Wärmequelle für die endgültige Anpassung anpasst.

Kaltplatten mit gefälschten Kälte/FSW-Kälteplatten: Sie können mit komplexen Flossen oder Mikrokanälen ausgelegt werden, sind jedoch im Allgemeinen auf eine zweidimensionale Ebene beschränkt.

Kaltplatte eingebettete Rohrkälte/extrudierte Kaltplatte: Die Flow -Kanal -Form ist relativ einfach.

Strukturelle Integrität und Zuverlässigkeit:

Bohrte Kaltplatte: Die höchste einteilige Form, beseitigt das Risiko von Leckagen und hat den stärksten Widerstand gegen hohen Druck und Schwingung.

FSW -Kaltplatte/Kaltplatte aus der Kälte: höher, durch metallurgische Bindung oder Festkörperverbindung verbunden.

Eingebettete Rohrkaltplatte/extrudierte Kaltplatte: Relativ niedrig, kann es eine Verbindungsgrenzfläche oder strukturelle Einschränkungen geben.

Kosten und anwendbare Charge:

Bohrte Kaltplatten: Diese haben einen komplexen Herstellungsprozess und sind die teuersten, typischerweise für niedrigvolumige, hochwertige Anwendungen mit extremen Leistungsanforderungen verwendet

Andere Kaltplatten: Die Kosten nehmen nacheinander ab und die anwendbare Chargengröße steigt nacheinander.

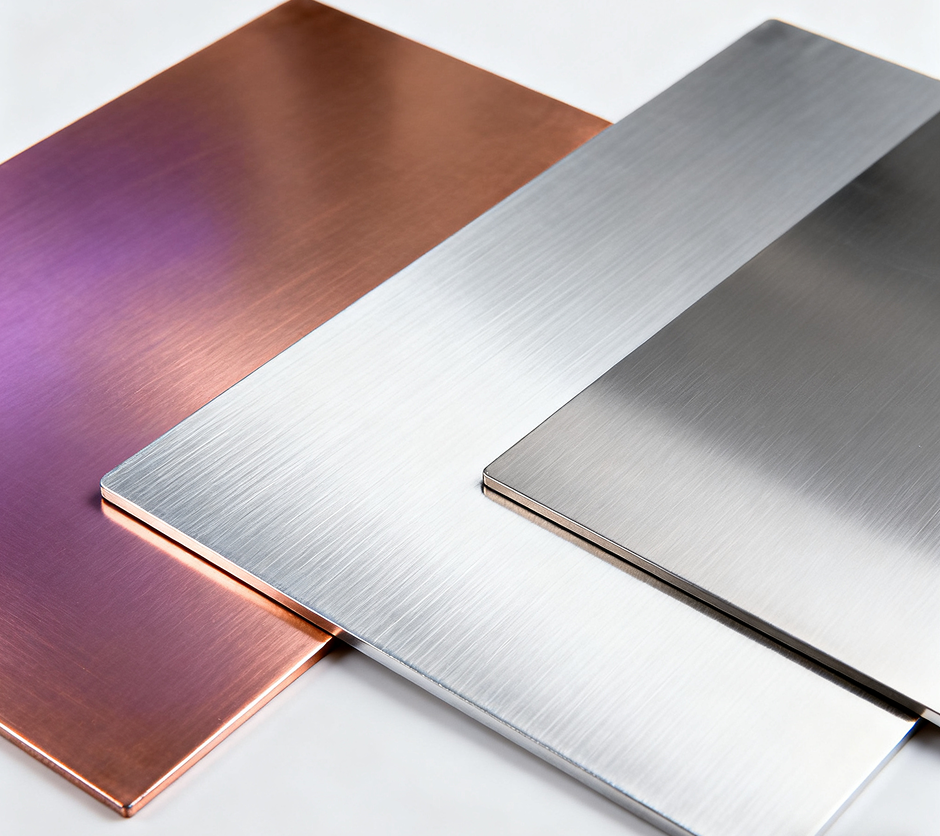

Welche Materialien werden von gebohrten Kaltplatten getragen?

Die Herstellung von präzisionsgetrockneten Kaltplatten stellt hohe Anforderungen an materielle Gleichmäßigkeit und Bearbeitbarkeit. WinShare Thermal Legion kann auf einer Vielzahl von Hochleistungsmetallen präzisen Tiefenlochbohrungen durchführen, um den anspruchsvollsten Anforderungen an die Wärmeabteilung zu erfüllen:

Kupfer:

Kupfer, eines der thermisch leitfähigen technischen Metalle, ist das Material der Wahl für mit hohem Hitzeflux gebohrte Kaltplatten. Wir verwenden in der Regel hochreines Kupfer wie C11000, um eine optimale thermische Leitfähigkeit und eine hervorragende Bearbeitbarkeit zu gewährleisten. Kupferbohrte Kaltplatten werden häufig in Hochleistungslasern, Röntgengeräten und wissenschaftlichen Forschungsinstrumenten eingesetzt.

Aluminiumlegierungen:

Aluminiumlegierungen (wie 6061 und 7075) bieten Vorteile wie leichte und gute thermische Leitfähigkeit. Für Anwendungen, die ein Gleichgewicht zwischen Leistung und Gewicht erfordern, sind gebohrte Kaltplatten mit Aluminiumlegierung eine ideale Wahl. Sie werden üblicherweise in Luft- und Raumfahrt, Militärelektronik und Hochleistungs-Computing eingesetzt.

Edelstahl:

In Anwendungen, bei denen Korrosionswiderstand von größter Bedeutung ist, sind Edelstahl (z. B. 304, 316) gebohrte Kaltplatten die bevorzugte Wahl. Obwohl ihre thermische Leitfähigkeit Kupfer und Aluminium unterlegen ist, macht sie ihre überlegene chemische Resistenz in medizinischen, chemischen und bestimmten speziellen industriellen Umgebungen unverzichtbar.

Unsere Materialexperten empfehlen das am besten geeignete Metallmaterial, das auf Kühlmittelart, Betriebsumgebung und Wärmebelastungsanforderungen basiert, um die beste Leistung und Lebensdauer der Kaltplatte zu gewährleisten.

Holen Sie sich jetzt einen individuellen Plan

Wie kostengünstig sind gebohrte Kaltplatten?

Die Herstellung von Präzisionsbuhlkaltplatten umfasst hochpräzise Werkzeugmaschinen und komplexe Prozesse, sodass die anfänglichen Herstellungskosten im Allgemeinen höher sind als andere Arten von Kaltplatten. In den folgenden hochwertigen und kritischen Anwendungen können gebohrte Kaltplatten jedoch erhebliche Gesamtkostenvorteile und Kapitalrendite bieten: Investitionen:

Erweitern Sie die Lebensdauer teurer Komponenten

Beim Kühlen hochwertiger elektronischer Hochleistungskomponenten (z. B. Hochleistungslaserdioden, CPUs und GPUs) sind die überlegenen Wärmeableitungsfähigkeiten von gebohrten Kaltplatten die Temperaturen effektiv kontrollieren und die Lebensdauer dieser teuren Komponenten erheblich verlängern, wodurch die Ersatz- und Reparaturkosten erheblich reduziert werden.

Reduzieren Sie die Systemausfallrate und Ausfallzeiten

Das einteilige, leckfreie Design sorgt für eine extrem hohe Zuverlässigkeit und minimiert die Systemausfallzeit aufgrund eines thermischen Versagens, was für kritische Anwendungen wie Produktionslinien, Rechenzentren oder militärische Geräte von entscheidender Bedeutung ist.

Das unmögliche Design erreichen

Bohrte Kaltplatten können komplexe Durchflusskanäle und eine extreme Leistung der Wärmedissipation erzielen, die andere Technologien nicht erreichen können. Dadurch können bestimmte innovative Produkte oder Systeme verwirklicht werden und enorme Marktwettbewerbsvorteile erzielen. Es kann an die Form und Wärmeverteilung einer beliebigen komplexen Wärmequelle angepasst werden, um eine beispelbare Wärmeableitungsoptimierung zu erzielen.

Effizienzverbesserungen durch Leistungsoptimierung verursacht

Kühlere Betriebstemperaturen bedeuten eine höhere Leistung und Effizienz von Geräten, was zu erheblichen Energieeinsparungen oder Produktivitätsgewinnen bei langfristigen Vorgängen führen kann.

Winshare Deep Hole Bohrte Kaltplatten Qualitätszertifizierung und Garantie

Die Thermallegierung von WinShare ist äußerst die Qualität des tiefen, lochbrohrten Kaltplatten verpflichtet. Wir haben ein umfassendes Qualitätsmanagementsystem eingerichtet und mehrere internationale maßgebliche Zertifizierungen erhalten, um sicherzustellen, dass unsere Produkte den höchsten Standards entsprechen

Führende Präzisionstechnikkompetenzen

Mit branchenführenden Tieflochbohr- und Präzisionsbearbeitungstechnologien können wir komplexe Strömungskanaldesigns erzielen, die mit anderen Verfahren nicht zu erreichen sind. Unübertroffene Zuverlässigkeit: Die einteilige Formkonstruktion eliminiert das Risiko von Leckagen vollständig und bietet ein Höchstmaß an Zuverlässigkeit für Hochdruck-, Vibrations- und geschäftskritische Anwendungen.
Lösen Sie die komplexesten thermischen Probleme

Wir sind Experten für die Lösung der Kühlherausforderungen bei hohem Wärmefluss, komplexen Wärmequellen und extremen Umgebungen.
Strenge Qualitätskontrolle und Tests

Der Einsatz modernster Innenreinigungs- und zerstörungsfreier Prüftechnologie stellt sicher, dass jedes Produkt den ultimativen Null-Fehler-Standard erreicht.
Garantiert extreme Leistung

Wir sind darauf spezialisiert, unübertroffene Kühlleistung für die anspruchsvollsten Herausforderungen des Wärmemanagements zu liefern und so einen stabilen Betrieb Ihrer kritischen Systeme sicherzustellen.
UL/CE/RoHS-Zertifizierung

Unser Expertenteam arbeitet vom Konzept bis zur Produktion eng mit Ihnen zusammen, um die Kühllösung individuell anzupassen, die Ihren Anforderungen am besten entspricht.

Winshare Deep Hole Bohrte Kaltplatten Anwendungsbereiche

Hochleistungslaser

Präzisionstemperaturkontrolle für Industrielaserschnitte, Schweißen, medizinischer Laser usw.

Partikelbeschleuniger/wissenschaftliche Forschungsgeräte

Geräte, die äußerst hohe Anforderungen an Wärmeablößerung und Zuverlässigkeit haben, wie z.

Militär und Luft- und Raumfahrt

Extreme Umgebungsanwendungen wie Hochleistungsradar, elektronische Kriegsführungssysteme und gerichtete Energiewaffen.

Ultrahohe Performance Computing

Supercomputer, AI -Trainingscluster und andere Systeme, die extreme Anforderungen an die Wärmeflussdichte haben.

Röntgenausrüstung

Kühlung von Röntgenquellen mit hoher Leistung in industrieller Inspektion, medizinischer Diagnose usw.

High-End-Ausrüstung für medizinische Bildgebungsgeräte

PET/CT, MRT und andere Geräte mit extremen Anforderungen an Temperaturstabilität, Rauschen und Zuverlässigkeit.

Semiconductor Manufacturing -Geräte

Ätzmaschinen, Beschichtungsgeräte und andere Schlüsselkomponenten, die eine präzise Temperaturregelung erfordern

Hochvorbereitete Testgeräte

Testinstrumente, die eine präzise Temperaturregelung erfordern, um die Messgenauigkeit sicherzustellen.

Warum wählen Sie WinShare Deep Hole Bohrer Kaltplatten?

Führende Präzisionstechnikkompetenzen

Mit branchenführenden Tieflochbohr- und Präzisionsbearbeitungstechnologien können wir komplexe Strömungskanaldesigns erzielen, die mit anderen Verfahren nicht zu erreichen sind. Unübertroffene Zuverlässigkeit: Die einteilige Formkonstruktion eliminiert das Risiko von Leckagen vollständig und bietet ein Höchstmaß an Zuverlässigkeit für Hochdruck-, Vibrations- und geschäftskritische Anwendungen.
Lösen Sie die komplexesten thermischen Probleme

Wir sind Experten für die Lösung der Kühlherausforderungen bei hohem Wärmefluss, komplexen Wärmequellen und extremen Umgebungen.
Strenge Qualitätskontrolle und Tests

Der Einsatz modernster Innenreinigungs- und zerstörungsfreier Prüftechnologie stellt sicher, dass jedes Produkt den ultimativen Null-Fehler-Standard erreicht.
Garantiert extreme Leistung

Wir sind darauf spezialisiert, unübertroffene Kühlleistung für die anspruchsvollsten Herausforderungen des Wärmemanagements zu liefern und so einen stabilen Betrieb Ihrer kritischen Systeme sicherzustellen.
UL/CE/RoHS-Zertifizierung

Unser Expertenteam arbeitet vom Konzept bis zur Produktion eng mit Ihnen zusammen, um die Kühllösung individuell anzupassen, die Ihren Anforderungen am besten entspricht.

WinShare Deep Hole Bohrer Kaltplatten Anpassungsverfahren

Extreme Nachfrageanalyse

Erhalten Sie ein tiefes Verständnis Ihrer anspruchsvollsten Wärmelastung, Raumbeschränkungen, Komplexität des Durchflusspfads und Zuverlässigkeitsanforderungen.

Exklusiver dreidimensionaler Durchflusskanal und strukturelles Design

Mithilfe fortschrittlicher 3D -CAD/CAM- und CFD -Simulation können wir das optimierte 3D -Flusskanal -Layout und die Kaltplattenstruktur für Sie anpassen

Präzisions -Tiefe Lochbohrung und Bearbeitung

Wir verwenden multi-achse CNC Deep Hole-Bohrgeräte in Kombination mit Präzisionsbearbeitungstechnologie, um Ihre eigenen komplexen internen Kanäle zu erreichen.

Interne Reinigung und hohe Präzisionsprüfung

Es wird eine strenge interne Reinigung durchgeführt und Helium -Massenspektrometrie -Leckdetektion und Endoskopieprüfung werden verwendet, um sicherzustellen, dass keine Defekte vorliegen.

Prototyp -Überprüfung und Leistungsoptimierung

Es werden Prototypen erzeugt und strenge thermische Leistung, Druck und Durchflusstests durchgeführt, um das Design kontinuierlich zu optimieren, bis es die Perfektion erreicht.

Hochstandardisierte Produktion

Die maßgeschneiderte Produktion erfolgt nach den höchsten Standards, um sicherzustellen, dass jedes Produkt die endgültige Leistung und Zuverlässigkeit erzielt.

Winshare Deep Hole gebohrte Kaltplatten FAQ

Q Wie komplex kann die Strömungskanalform einer gebohrten Kühlplatte sein?

A Gebohrte Kühlplatten bieten ein hohes Maß an Freiheit bei der Gestaltung der Strömungskanäle. Zusätzlich zu geraden Kanälen können wir komplexe 3D-Kanäle, Kreuzkanäle, mehrschichtige Kanäle und speziell geformte Kanäle erstellen, die an die Form der Wärmequelle angepasst sind, um die Effizienz der Wärmeableitung zu maximieren.
Q Was ist der minimale Strömungskanaldurchmesser für eine gebohrte Kühlplatte?

A Der minimale Strömungskanaldurchmesser hängt von der Materialart und der Gesamtgröße der Kühlplatte ab. Winshare verfügt über eine fortschrittliche Mikrolochbohrtechnologie, mit der sehr kleine Durchflusskanaldurchmesser erreicht werden können. Bitte kontaktieren Sie unsere Ingenieure für eine Schätzung des spezifischen Wertes.
Q Wie wirkt sich die Oberflächenrauheit einer gebohrten Kühlplatte auf die Leistung aus?

A Die Oberflächenrauheit des internen Strömungskanals beeinflusst den Druckabfall und die Wärmeübertragungseffizienz des Fluids. Winshare stellt durch Präzisionsbohr- und Nachbearbeitungsprozesse sicher, dass der interne Strömungskanal eine gute Oberflächenbeschaffenheit aufweist, um den Flüssigkeitsfluss und die Wärmeübertragungsleistung zu optimieren.

Q Wie lang ist der Produktionszyklus von gebohrten Kühlplatten?

A : Gebohrte Kühlplatten erfordern aufgrund der hochpräzisen, kundenspezifischen Verarbeitung in der Regel längere Produktionszyklen. Diese Zykluszeit hängt von der Komplexität des Designs, der Materialart und dem Auftragsvolumen ab. Für einen detaillierten Produktionsplan empfehlen wir Ihnen, sich an unser Vertriebsteam zu wenden.
Q Wie hoch ist die Druckfestigkeit der gebohrten Kühlplatte?

A Da die Strömungskanäle direkt in den massiven Metallblock eingeformt sind, weisen gebohrte Kühlplatten eine extrem hohe Druckfestigkeit auf, die andere Arten von Kühlplatten bei weitem übertrifft. Dadurch sind sie ideal für Hochdruckkühlsysteme und Anwendungen mit hohen Sicherheitsanforderungen.
Q Bietet Winshare Thermal Alloy Installations- und Kundendienstunterstützung?

A Ja, wir bieten umfassenden Kundendienst und professionellen technischen Support. Sollten nach der Lieferung des Produkts Probleme bei der Installation oder Verwendung auftreten, steht Ihnen unser technisches Team jederzeit zur Verfügung, um Ihnen zu helfen.

Arbeiten Sie jetzt mit WinShare zusammen, um Ihr tiefes Loch gebohrter Kaltplatten anzupassen!

Holen Sie sich ein sofortiges Zitat
