Leistungsqualität SVG.
Statische VAR-Kompensatoren sind wichtige Geräte zur Regulierung von Spannungsrauschen und Flimmern, Harmonischen, Harmonischen und Spannungs-Ungleichgewicht. SVG ist ein mehr fortschrittlicher und neuer statischer VAR-Kompensator und ist ein wichtiger Bestandteil des flexiblen Wechselstromübertragungssystems (Fakten) und der benutzerdefinierten Leistung (CP) -Technologien (CP)

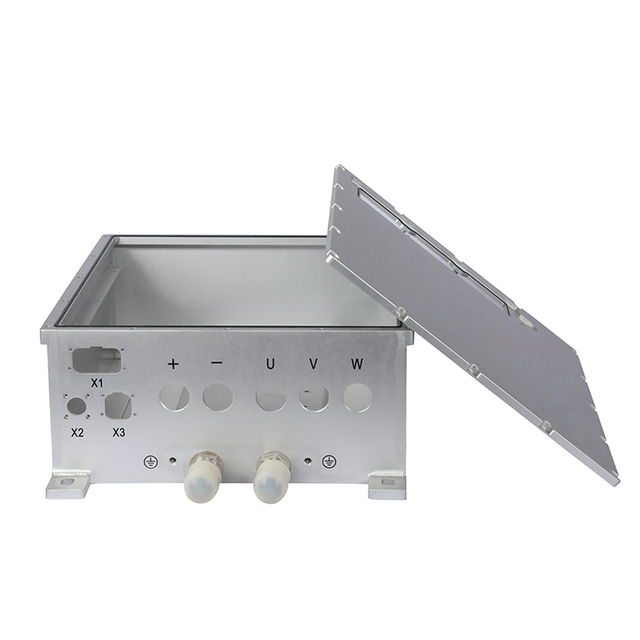

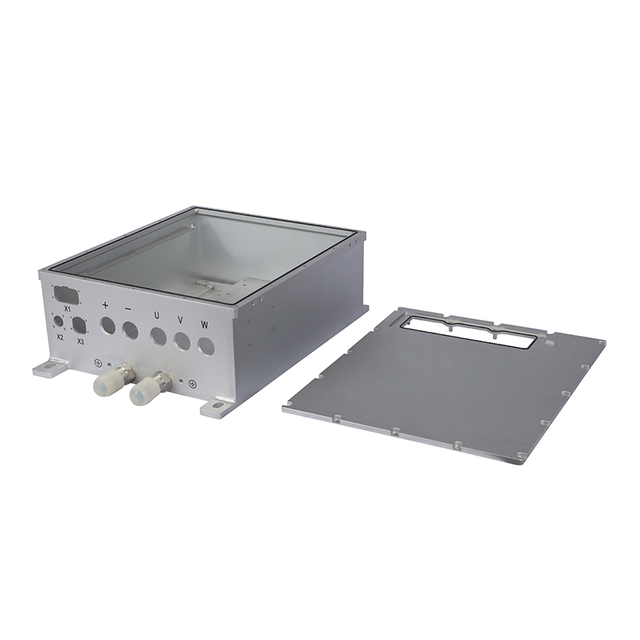

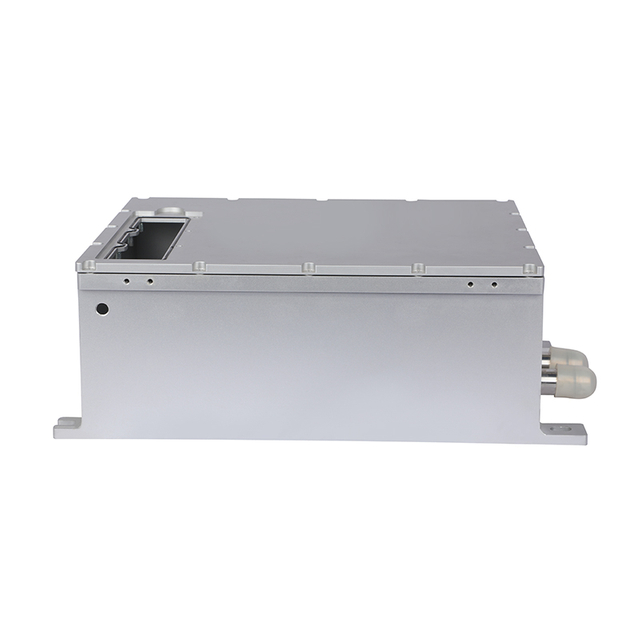

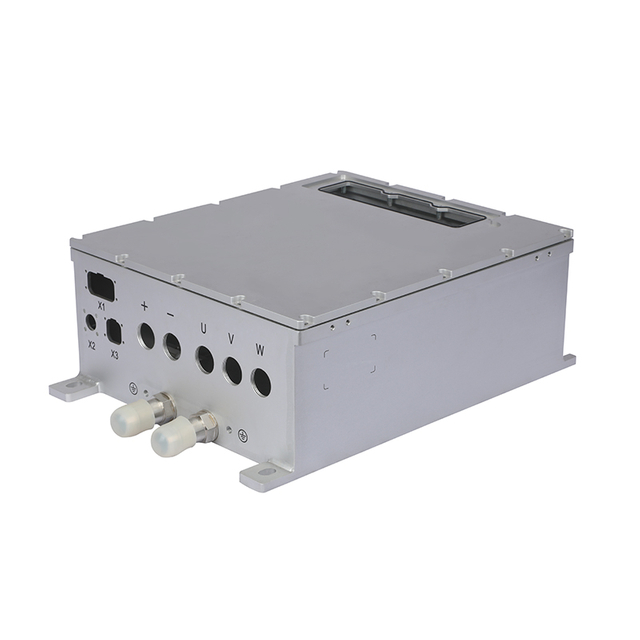

Kühllösungen für Stromqualität SVG

Statische VAR-Kompensatoren sind wichtige Geräte zur Regulierung von Spannungsrauschen und Flimmern, Harmonischen, Harmonischen und Spannungs-Ungleichgewicht. SVG ist ein mehr vorderer und neuer statischer VAR-Kompensator und ist ein wichtiger Bestandteil des flexiblen Wechselstromübertragungssystems (Tatsachen) und der CPP-Technologien (CP), die Richtung für die Entwicklung moderner VAR-Kompensatoren sind. Umfangreiche Anwendungen dieser beiden Technologien können in den Leistungsübertragungs- und -verteilungssystemen gefunden wurden. Dazu gehören eine Langstreckenleistungsübertragung, die sekundäre Unterstation (35/110kV), vakuumverbrauchbare Lichtbogenöfen und schwere industrielle Belastungen wie Walzwerke und Huber, Photovoltaik-Stromerzeugung, Windparks, elektrische Lokomotive-Stromversorgung usw. A SVG ist ein Gerät, das eine große Hitze ausgibt, und es erfordert einen Kühlkörper mit einer guten Kühlleistung, um stabile Operationen und eine längere Lebensdauer zu gewährleisten.
Winshare Thermal verfügt über reichhaltige technische Erfahrungen in der SVC / SVG-Kühlung. Wir liefern Lösungen mit überragender Kühlleistung und umfassen die Dienste und den Support für natürliche Kühlung, Zwangsluftkühlung und Flüssigkeitskühltechniken.

Beispiele für SVG-Luftkühllösungen:

Die vom Kunden angegebenen SVG-Kühlungsdesign-Anforderungen sind wie folgt:

Umgebungstemperatur:

40 ° C.

R4D560-AQ03-01.

Erhebung über dem Meeresspiegel:

3000m

Umwelttemperaturanforderung:

<35 ° C.

Angenommene der IGBT-Modellnummer AS:

Infineon IHV IGBT, 1250W / PCs mit insgesamt 2pcs, Widerstand 100W, insgesamt 2600W.

Thermische Schnittstelle Material Modellnummer:

0,2 mm
K = 4w / m * k

Leistung und die Menge an Modulen:

Insgesamt 7 Stück mit einer Gesamtleistung von 2600 * 7 = 18200W.

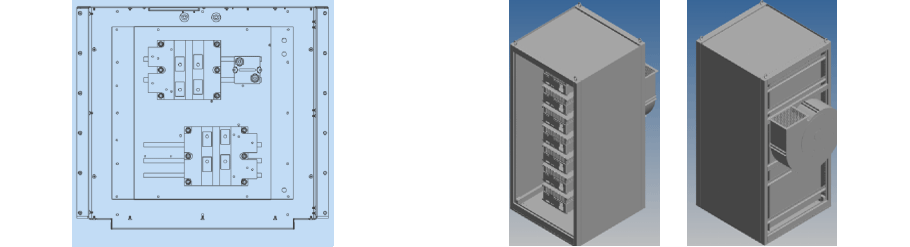

Chematisch des Layouts von Wärmequellen auf einem einzelnen SVG-Modul mit einem Kühlkörper:

Wir bieten die folgenden schnellen Prototyping-Fähigkeiten für Kunden in der Automobilindustrie an:
Hauptparameter des von Winshare Thermalen vorgeschlagenen Kühlkörperdesigns:
Kühlkörper Abmessungen 400x380x100mm, das ein benutzerdefiniertes Wärmerohr-Layout-Design;
Wärmefett zwischen den Wärmequellen und dem Kühlkörper
Verwenden Sie benutzerdefinierte Wärmerohre mit einer 1,0-mm-Wandstärke, um die Kühlleistung sicherzustellen;
Acht Stücke von 9,5 mm Wärmerohren, die in die Schlitze auf der Unterseite eingebettet sind, und dann drücken, um die Kühlleistung sicherzustellen;
Passen Sie die Wärmeleitfähigkeit des Epoxids an die entsprechenden Daten an der Arbeitstemperaturgrenze in der Simulation ein, um die Konsistenz zwischen dem Simulationsergebnis und dem tatsächlichen Zustand sicherzustellen;
Verwenden Sie alle aluminiumgebundenen Wärmesenken;
Das Bruttogewicht des Produkts beträgt etwa 22,6 kg;
Verwenden Sie AL5052 für die Grundplatte und Flossen mit einer Wärmeleitfähigkeit von 138 W / m ^ 2 K.
Zusammenfassung der Simulationsergebnisse:

Artikel

Maximale Temperatur (c)

Ansaugluftgeschwindigkeit m / s

Wärmewiderstand (c / w)

Die Simulationsergebnisse des Kühlkörpers zeigten, dass die Temperatur eines beliebigen Punkts unter 75 ℃ liegt
Und die Temperaturdifferenz ist kleiner als 35 ° C, so dass die Ergebnisse Custo trifft.

Modul 1

74.56

5.4

0.0133

Modul 2.

74.48

5.39

0.013

Modul 3.

74.52

5.4

0.013

Modul 4.

73.72

5.36

0.013

Modul 5.

74.56

5.56

0.013

Modul 6.

74.63

5.58

0.013

Modul 7.

74.43

5.58

0.013
