3000W Heatpipe-Kühlkörper für Laserkühlsystem

Anzahl Durchsuchen:52     Autor:Site Editor     veröffentlichen Zeit: 2021-06-18      Herkunft:Powered

Heatpipe-Kühlkörper für 3000W Laserkühlsystem

Basierend auf den Kundenbedürfnissen müssen wir ein 600*430*95mm entwerfen Kühlkörper, verwenden Skived-Fin-Verfahren oder Heatpipe-Lötprozess,

Die Leistung beträgt 260 W * 12 Module, Lüfter mit 9025 * 12, das gesamte System gute Wärmeableitung, um sicherzustellen, dass die Oberflächentemperatur des Kühlkörpers bei einer Umgebungstemperatur von 45 Grad unter 60 Grad liegt.



Die Designanforderungen:

260 W x 12 STÜCKE = 3000 W;

Lüfter: 92 x 92 x 25 mm/5500 U/min.

bei Ansaugtemperatur 45℃

Kühlkörper: Lötprozess mit Wärmerohre

Umgebungstemperatur: 45℃

Die maximale Temperatur der Kühlkörperoberfläche liegt unter 60℃.


Einzelmodul 460W

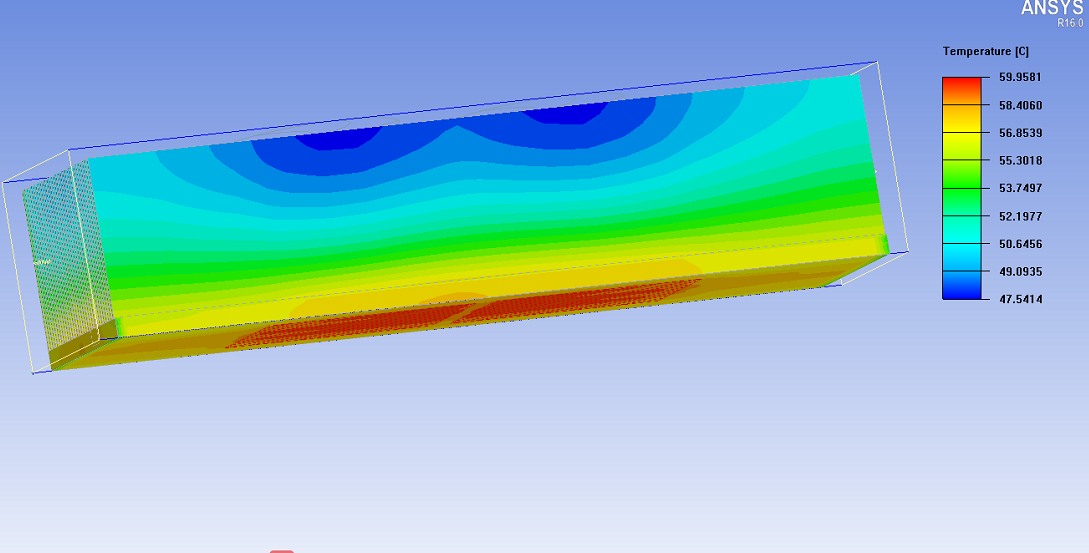

91


12 Stk. Module

92

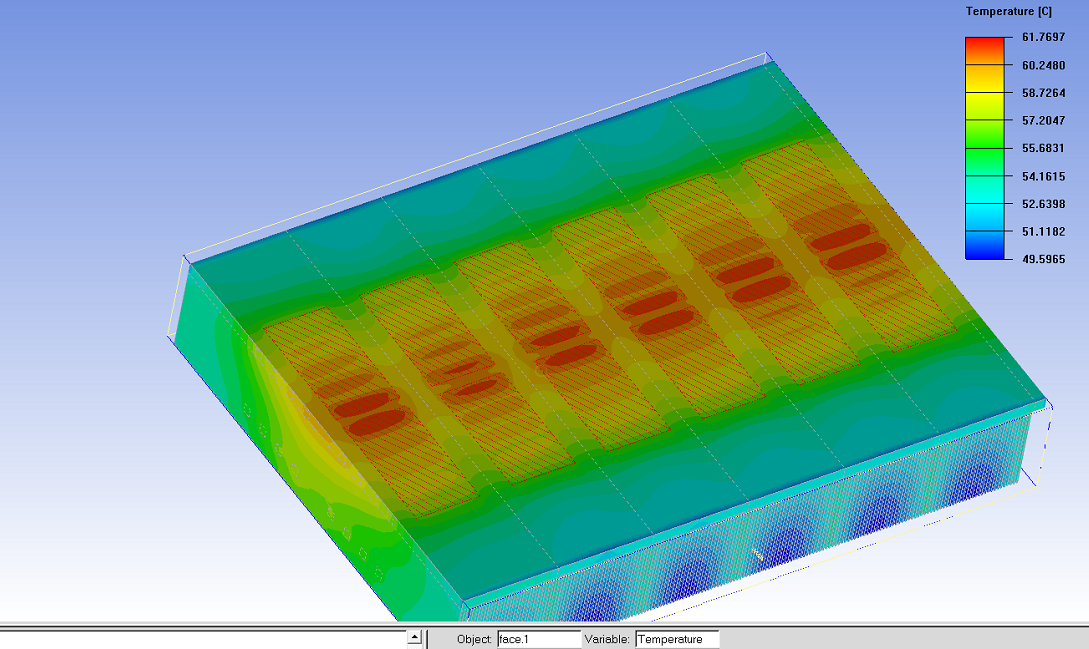

93
