Prinzip der Wasserkühlplatte

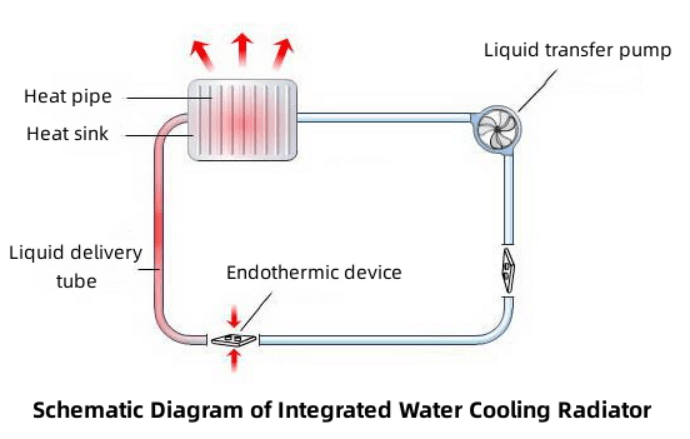

Das Prinzip eines Wasserkühlungskühlers ist sehr einfach und besteht im Allgemeinen aus Wasser kalt Platte, eine Wasserpumpe, eine Kaltreihe, eine Wasserleitung, wassergekühlte Flüssigkeit und ein Ventilator.Aufgrund der physikalischen Eigenschaften von Wasser leitet es Wärme nicht besser als Metall.Fließendes Wasser verfügt jedoch über eine hervorragende Wärmeleitfähigkeit.Mit anderen Worten: Die Wärmeableitungsleistung des wassergekühlten Kühlers ist direkt proportional zur Durchflussrate der darin befindlichen Kältemittelflüssigkeit.Die Durchflussrate der Wasserkühlflüssigkeit hängt von der Leistung der Wasserpumpe des Wasserkühlsystems ab.

Das Wasser Kühlung Der Heizkörper leitet die Wärme von der Wärmequelle über das Wasser an die wasserkühlende Flüssigkeit kalt Platte.Die Wasserkühlflüssigkeit wird durch die Wasserpumpe zur Wasserkühlreihe zirkuliert.Es gibt Ventilatoren, um es abzukühlen und dann erneut zu fahren.Darüber hinaus ist die Wärmekapazität von Wasser groß, wodurch das wassergekühlte Kühlsystem eine gute Wärmebelastbarkeit aufweist.Dies hat den direkten Vorteil, dass die Arbeitstemperaturkurve der Wärmequelle sehr sanft verläuft.

Ein Wasserkühlsystem besteht im Allgemeinen aus mehreren Teilen, darunter einem Wärmetauscher, einem Zirkulationssystem, einem Wassertank, einer Wasserpumpe und Wasser.Bei Bedarf können auch Wärmeableitungsstrukturen hinzugefügt werden.Obwohl Wasser die Wärme nicht besser leitet als Metall, leitet fließendes Wasser die Wärme sehr gut.Die Wärmeableitungsleistung eines wassergekühlten Kühlers ist direkt proportional zur Durchflussrate der wasserkühlenden Flüssigkeit (Wasser oder andere Flüssigkeiten).Die Durchflussrate der Wasserkühlflüssigkeit hängt von der Leistung der Wasserpumpe des Kühlsystems ab.Und die Wärmekapazität von Wasser ist groß, wodurch das wassergekühlte Kühlsystem eine gute Wärmelastkapazität aufweist.Dies entspricht dem Fünffachen des luftgekühlten Systems und der direkte Vorteil besteht darin, dass die Arbeitstemperaturkurve der Wärmequelle sehr flach ist.Wenn beispielsweise ein System mit einem luftgekühlten Kühler ein Programm mit hoher Auslastung ausführt, kommt es innerhalb kurzer Zeit zu einem Temperaturanstieg oder die Temperatur kann die Warntemperatur überschreiten.Aufgrund der großen Wärmekapazität des wassergekühlten Wärmeableitungssystems sind die thermischen Schwankungen jedoch relativ viel geringer.

Es gibt drei Hauptfaktoren für die Wärmeableitungseffizienz eines wassergekühlten Kühlers.Das erste ist das Design der Wasserkühlplatte.Die wassergekühlte Platte steht in direktem Kontakt mit der Wärmequelle, daher ist eine schnelle Wärmeleitung sehr wichtig.Im Allgemeinen besteht die wassergekühlte Platte aus Aluminium, um mit der Wärmequelle in Kontakt zu kommen, und auf der Seite, die mit der wassergekühlten Nacht in Kontakt kommt, sind Mikrokanäle vorgesehen.Es kann nicht nur die Kontaktfläche vergrößern, sondern auch die Durchflussrate erhöhen, sodass die Wasserkühlflüssigkeit mehr Wärme abführen kann.Unterschiedliche Designs von Wasserkanälen führen zu unterschiedlichen Wärmeableitungseffekten.

Der zweite ist der Kopf der Pumpe.Die Förderhöhe der Pumpe bestimmt direkt die Fließgeschwindigkeit des Wassers.Die physikalischen Eigenschaften von Wasserkühlflüssigkeit sind, dass die Wärmeleitfähigkeit umso besser ist, je schneller die Strömungsgeschwindigkeit ist.Um die Wärme schnell zum wassergekühlten Kühler zu leiten, muss die Wasserpumpe daher über einen ausreichenden Hub verfügen.Der letzte Punkt betrifft das Design des Wasserkühlungskühlers und -lüfters.Vorhandene wassergekühlte Kühler und Kaltkühler werden im Allgemeinen auf der Rückseite des Gehäuses installiert und direkt von Lüftern gekühlt. Die wassergekühlte Flüssigkeit im Kaltkühler wird gekühlt, um eine Rezirkulation zu erreichen.

Im Hinblick auf wassergekühlte Heizkörper verfügt Winshare Thermal über professionelle Anpassungsfähigkeiten, diversifizierte Anwendungsmärkte und maßgeschneiderte Kühlprodukte für verschiedene Systeme für Kunden. Wenn Sie weitere Fragen zur Kühlplatte haben oder eine Kühllösung für Ihre Kühlplatte benötigen, hinterlassen Sie gerne einen Kommentar oder senden Sie eine E-Mail an Kontakt Winshare.
