Thermische Lösung für 5000-W-IGBT-Kühlprojekt

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2021-06-18      Herkunft:Powered

Heatpipe-Kühlkörper von 5000W und Lötprozess, Winshare Thermalloy.

Wärmelösung für ein 5000-W-IGBT-Kühlprojekt.


Die Designanforderungen

FALL 2: IGBT x 9 Stück = 5022 W;

FALL 4: IGBT x 9 Stück = 5040 W;

Ventilatoren: 700 m3/h, bei einer Einlasstemperatur von 50 °C

Kühlkörper: Kühlrippen-Kühlkörper mit Wärmerohren

Umgebungstemperatur: 50℃

Die maximale Temperatur der Kühlkörperoberfläche liegt unter 95℃


Designmodell in Ansys16.0

81


Vernetzung von Num-Knoten

82


Temperaturverteilung des Kühlkörpers

83

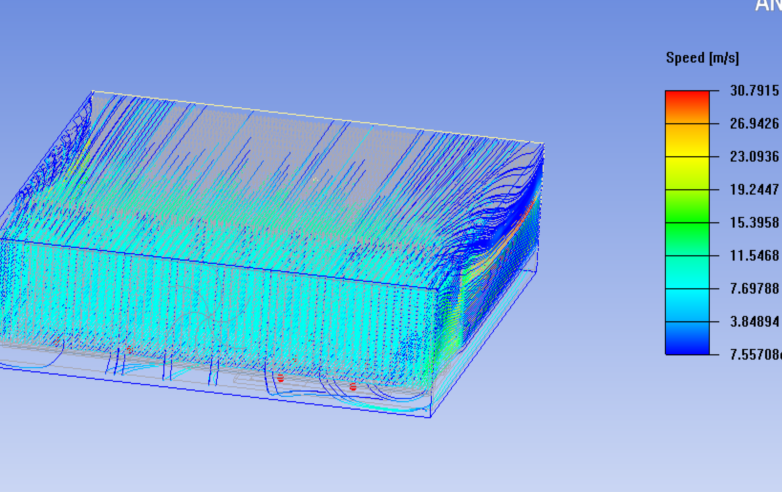

Lüftergeschwindigkeit

84

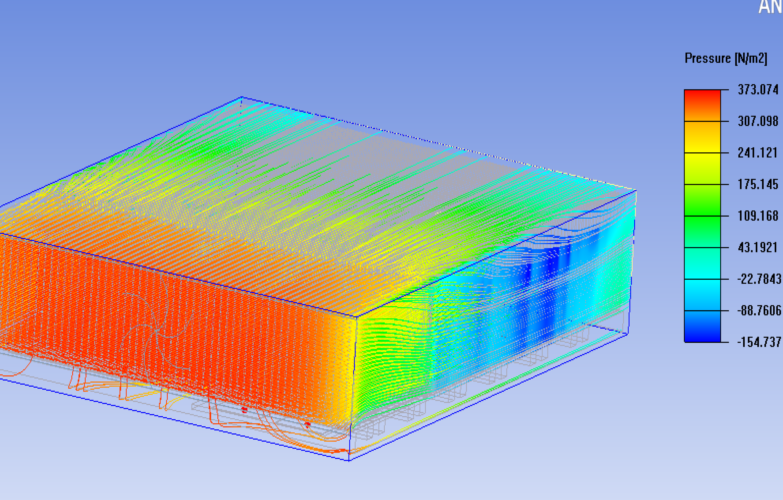

Lüfterdruck

85


Die Ergebnisse:

Bei Verwendung der einfachen Modellmethode weicht das Ergebnis vom tatsächlichen Modul ab.

Die Oberflächentemperatur des Kühlkörpers im Gehäuse 2 beträgt 95,37 °C

Die Oberflächentemperatur des Kühlkörpers im Gehäuse 4 beträgt 95,32 °C

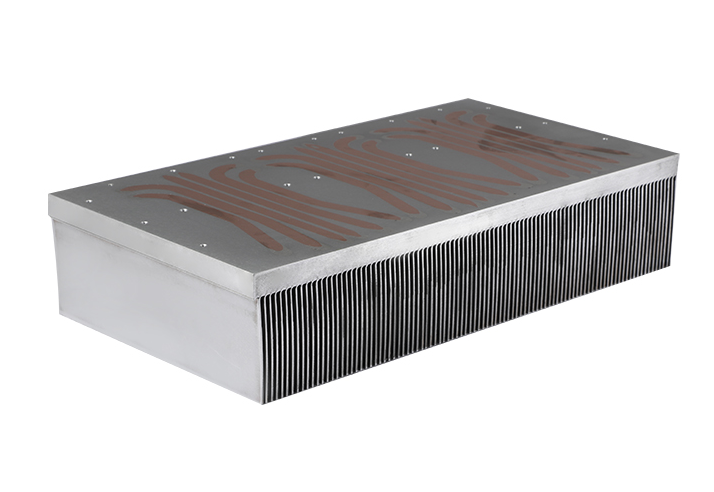

Herstellung der Probe:

86
