Design für CNC-Bearbeitungsteile

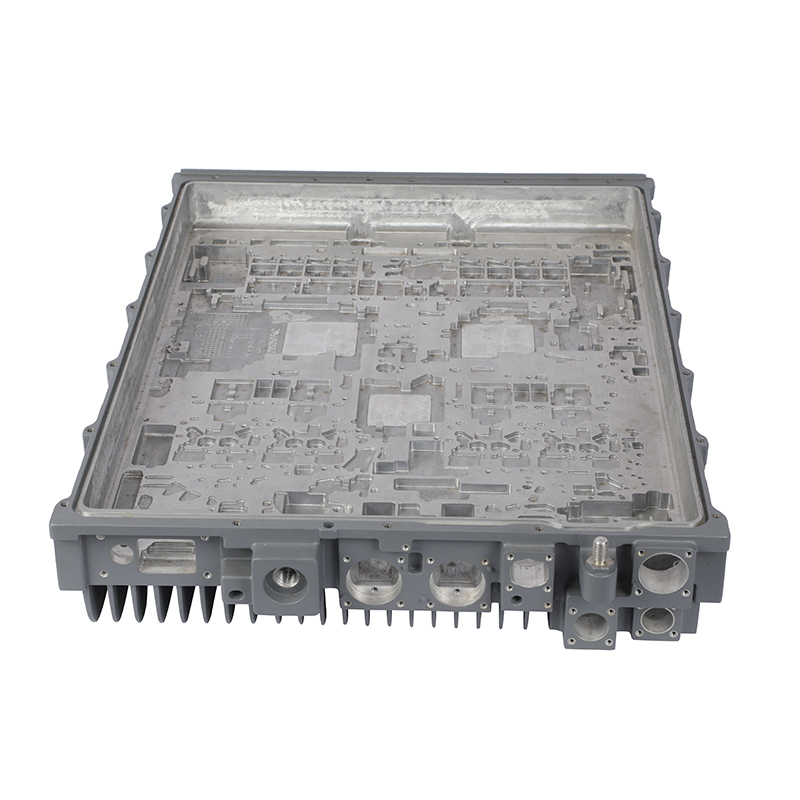

CNC-Maschinen sind eine wunderbare Technologie, die eine Reihe von Möglichkeiten für präzise Teile bietet, aber Ihr Endprodukt ist nur so gut wie das Design, das Sie sich vorgenommen haben.Bei der Entwicklung eines bearbeiteten Teils müssen unter Berücksichtigung seiner vollständigen Geometrie einige wichtige Überlegungen angestellt werden.

Bislang handelt es sich bei solchen Richtlinien eher um Faustregeln als um echte, in Stein gemeißelte Protokolle.Branchenweite Standards sind selten und die Technologie ist ständig im Wandel und bringt neue und aufregende Innovationen hervor, die die Grenzen dessen, was möglich ist und was nicht, verschieben.Es gibt jedoch viele Praktiken, die zu bewährten Regeln geworden sind, nach denen man leben muss.Hier sind einige der Einschränkungen und Überlegungen, die mit der Konstruktion von Teilen für die CNC-Bearbeitung einhergehen.

Grundregeln

Im Allgemeinen ist es am besten, Teile so zu konstruieren, dass Werkzeuge mit möglichst großen Durchmessern sie bearbeiten können.Dies trägt dazu bei, den Einsatz von Spezialwerkzeugen zu vermeiden und sorgt für eine schnellere Verarbeitung.Außerdem ist es ratsam, Hohlräume nicht mehr als viermal tiefer als breit zu konstruieren.Es ist wichtig, sicherzustellen, dass die Designmerkmale mit den Hauptrichtungen übereinstimmen, die Ihre Maschine zulässt.Dabei muss die Anzahl der Achsen berücksichtigt werden, mit denen gearbeitet wird.

Wenn Sie versuchen, Text oder Buchstaben maschinell zu bearbeiten, ist es am besten, gravierten statt geprägten Text zu verwenden.Geprägter Text kann am Ende eine große Menge an Material erfordern, das während des Prozesses entfernt werden muss.Es wird außerdem empfohlen, eine serifenlose Schriftart mit einer Mindestgröße von 20 Punkten zu verwenden, um kleine, unerwünschte Merkmale im eingravierten Text zu vermeiden.

Wenn Sie mit einem Maschinenschlosser zusammenarbeiten, reichen Sie am besten eine technische Zeichnung ein.Diese müssen ein ganz bestimmtes Format haben, können aber bei der Durcharbeitung des Designs des Teils sehr hilfreich sein und seine besten Eigenschaften hervorheben.

Maschinentyp

Bevor Sie sich mit den Besonderheiten des Teils befassen, ist es wichtig, die Einschränkungen und Stärken des Typs Ihrer CNC-Maschine zu beachten.Dies mag einfach erscheinen, aber verschiedene Arten von CNC-Maschinen bieten eine bessere Kontrolle über bestimmte Formen und Gestalten.
