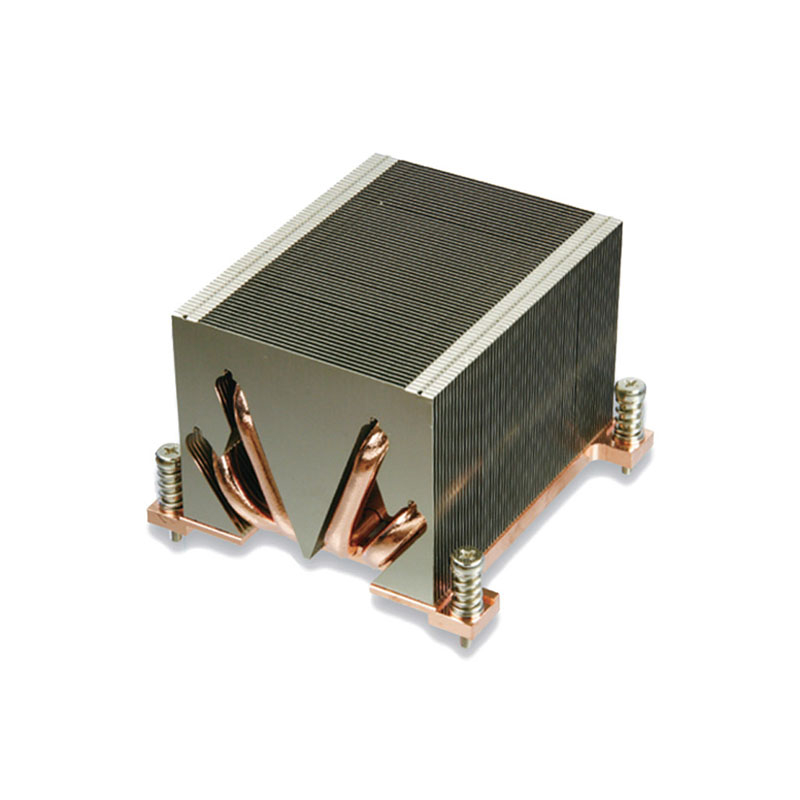

Der Heatpipe-Kühlkörper besteht aus einem Dichtungsrohr, einem Saugkern und einem Dampfkanal.Der Saugkern ist von der Wand des versiegelten Rohrs umgeben und mit gesättigter flüchtiger Flüssigkeit imprägniert.Die Flüssigkeit kann destilliertes Wasser, Ammoniak, Methanol oder Aceton sein.Der mit Flüssigkeiten wie Ammoniak, Methanol und Aceton gefüllte Heatpipe-Kühlkörper weist bei niedrigen Temperaturen immer noch eine gute Wärmeableitungsfähigkeit auf.Wenn der Heatpipe-Kühlkörper in Betrieb ist, absorbiert sein Verdampfungsabschnitt die von der Wärmequelle (Leistungshalbleitergerät usw.) erzeugte Wärme und bringt die Flüssigkeit in seinem Docht zu Dampf zum Sieden.Der erhitzte Dampf bewegt sich vom Verdampfungsabschnitt des Heatpipe-Kühlkörpers zum Kühlabschnitt, wo er zu einer Flüssigkeit kondensiert.Die kondensierte Flüssigkeit wird dann durch die Kapillarwirkung des Saugkerns an der Wand in den Verdampfungsabschnitt zurückgeführt, um so den oben genannten Zyklusprozess der kontinuierlichen Wärmeableitung zu wiederholen.
Im Vergleich zu anderen herkömmlichen Wärmeableitungsmodi bietet der Heatpipe-Kühlkörper die folgenden Vorteile
● Der Heatpipe-Kühlkörper verfügt über eine schnelle thermische Reaktionsgeschwindigkeit. Seine Wärmeübertragungskapazität ist mehr als 1.000-mal größer als die von Kupferrohren gleicher Größe und gleichen Gewichts.
● Heatpipe-Kühlkörper Kleine Größe und geringes Gewicht;
● Hohe Wärmeableitungseffizienz, kann das Wärmeableitungsdesign elektronischer Geräte vereinfachen, z. B. variable Luftkühlung zur Selbstkühlung;
● Heatpipe-Kühlkörper benötigen keine externe Stromversorgung und funktionieren ohne besondere Wartung;
● Hat eine gute isotherme, thermische Bilanz, der Verdampfungsabschnitt und der Kühlabschnitt des Temperaturgradienten sind recht klein und können ungefähr als 0 angesehen werden;
● Heatpipe-Kühlkörper ist ein sicherer und zuverlässiger Betrieb, belastet die Umwelt nicht.
