Winshare-Heatpipe-Anpassung

Winshare Thermal Alloy: Hocheffiziente Wärmeleitung, flexible Anpassung, Lösung lokaler Wärmeableitungsprobleme.

Was ist ein Heatpipe?

Heatpipes sind Wärmeübertragungselemente mit extrem hoher Wärmeleitfähigkeit und werden als „Superwärmeleiter“ bezeichnet. Es nutzt den Verdampfungs-Kondensations-Phasenwechselzyklus des Arbeitsmediums in einer geschlossenen Vakuumröhre zur Wärmeübertragung. Wenn einem Ende des Wärmerohrs (Verdampfungsende) Wärme zugeführt wird, verdampft das Arbeitsmedium im Inneren schnell und nimmt Wärme auf; Der Dampf strömt zum anderen Ende (dem Kondensationsende), angetrieben durch einen kleinen Differenzdruck, wo er kondensiert und Wärme abgibt, wodurch die Wärme effizient übertragen wird. Die kondensierte Flüssigkeit fließt durch die Dochtstruktur im Inneren des Wärmerohrs zurück zum Verdampfungsende und schließt so einen kontinuierlichen Zyklus ab.

Die effektive Wärmeleitfähigkeit von Wärmerohren kann das Hundert- oder sogar Tausendfache der von reinem Kupfer erreichen und übertrifft damit die aller bekannten Metallmaterialien bei weitem. Aufgrund ihrer passiven, effizienten, geräuschlosen und flexiblen Struktur sind Wärmerohre eine ideale Lösung zur Lösung der Probleme der Wärmeableitung und Wärmehomogenisierung lokaler Hotspots in elektronischen Geräten, Industrieanlagen und anderen Bereichen geworden und eignen sich besonders für kundenspezifische Anwendungen mit begrenztem Platzangebot und hohen Anforderungen an die Effizienz und Zuverlässigkeit der Wärmeableitung.

Die Hauptvorteile von Winshare-Heatpipes

Hervorragende ultrahohe Wärmeleitfähigkeit

Die effektive Wärmeleitfähigkeit von Wärmerohren übersteigt die aller bekannten Metallmaterialien bei weitem und kann Wärme mit sehr geringem Temperaturunterschied schnell von der Wärmequelle zum Wärmeableitungsbereich übertragen, was sie ideal zur Lösung des Problems der hohen Wärmeflussdichte macht.

Hochflexible Formanpassung

Das Wärmerohr kann entsprechend dem tatsächlichen Anwendungsraum gebogen, abgeflacht, gestanzt und sogar in komplexe dreidimensionale Formen gebracht werden und passt sich perfekt an verschiedene kompakte und speziell geformte Wärmeableitungsräume an, um eine individuelle Integration zu erreichen.

Passiver Betrieb mit hoher Zuverlässigkeit

Das Wärmerohr funktioniert ohne externe Stromversorgung oder bewegliche Teile, was bedeutet, dass es äußerst zuverlässig und langlebig ist und ohne Geräusche, Vibrationen und geringen Wartungsaufwand arbeitet. Es wird sogar in komplexe dreidimensionale Formen entsprechend dem tatsächlichen Anwendungsraum gefertigt und passt sich perfekt an verschiedene kompakte und speziell geformte Wärmeableitungsräume an, um eine individuelle Integration zu erreichen.

Hervorragende Fähigkeit zum Temperaturausgleich

Wärmerohre können die Wärme schnell von lokalen Hotspots auf die gesamte Wärmeableitungsoberfläche verteilen, wodurch eine Temperaturgleichmäßigkeit erreicht wird, die Chip-Verbindungstemperatur effektiv gesenkt und die Leistung und Lebensdauer der Geräte verbessert werden.

Großer Temperaturanpassungsbereich

Durch die Auswahl verschiedener Arbeitsflüssigkeiten können Wärmerohre über einen weiten Temperaturbereich von minus zehn Grad bis über zweihundert Grad effizient arbeiten und so den Anforderungen verschiedener anspruchsvoller Umgebungen gerecht werden.

Kostengünstige Kühllösung

Im Vergleich zu aktiven Kühlsystemen bieten Wärmerohre eine leistungsstarke Wärmeableitung bei geringeren Anschaffungs- und Betriebskosten, was sie zu einer kostengünstigen Batch-Wahl für viele Anwendungen mit mittlerer bis hoher Last macht.

Prinzipien der Winshare-Heatpipe-Technologie

Das Kernfunktionsprinzip von Wärmerohren basiert auf der Phasenwechsel-Wärmeübertragung, die es ihnen ermöglicht, Wärme von der Wärmequellenseite aufzunehmen und sie schnell und mit hoher Effizienz an die Wärmeableitungsseite zu übertragen. Der gesamte Prozess läuft in einer geschlossenen Vakuumkammer ab

Verdunstung

Die Übertragung von Wärme von einer Wärmequelle (z. B. CPU, LED-Chip) zum Verdampfungsabschnitt des Wärmerohrs. Das Arbeitsmedium (z. B. Wasser, Methanol usw.) im Verdampfungsabschnitt nimmt Wärme auf und geht schnell von flüssig in gasförmig (Dampf) über.

Dampfströmung

Da die Temperatur am Verdampfungsende etwas höher ist als am Kondensationsende, entsteht ein kleiner Druckunterschied und der Dampf strömt mit sehr hoher Geschwindigkeit im Rohr zum Kondensationsabschnitt.

Kondensation

Nachdem der Dampf den Kondensationsabschnitt erreicht hat, überträgt er Wärme an den Kühler oder das Kühlmedium und seine eigene Kondensation geht wieder in einen flüssigen Zustand über. Flüssigkeitsrückführung: Die kondensierte Flüssigkeit strömt durch die Dochtstruktur im Inneren des Wärmerohrs und fließt mithilfe der Kapillarkraft (nicht der Schwerkraft) zum Verdampfungsabschnitt zurück, um einen geschlossenen Kreislauf zu vervollständigen.

Dieser kontinuierliche Verdampfungs-Kondensations-Rückfluss-Zyklus ermöglicht es Wärmerohren, große Mengen an Wärmeenergie bei sehr geringen Temperaturunterschieden zu übertragen, und ihre effektive Wärmeleitfähigkeit übertrifft die von jedem festen Metall bei weitem, was eine Schlüsseltechnologie für ein effizientes Wärmemanagement darstellt.

Typen und Konstruktionen von Winshare-Wärmerohren

Winshare bietet eine Vielzahl von Wärmerohrtypen und internen Kapillaren an, um den Anforderungen verschiedener Anwendungsszenarien hinsichtlich Wärmeübertragungskapazität, Schwerkraftwiderstand, Kosten und Platzbeschränkungen gerecht zu werden.

Dochtstrukturen

Gesintert: Gebildet durch Sintern von Metallpulver zu einer porösen Struktur mit starker Kapillarfestigkeit, ausgezeichneter Schwerkraftbeständigkeit und hoher Wärmeübertragungskapazität, geeignet für hohe Wärmeflussdichte und Anwendungen in jeder Richtung. Gerillt: Parallel gerillte Innenwand mit einfacher Struktur und geringen Kosten, geeignet für die Wärmeübertragung in horizontaler oder schwerkraftunterstützter Richtung. Netz: Hergestellt durch das Aufrollen mehrerer Lagen Drahtgeflecht, ist es kostengünstig mit mäßiger Kapillarkraft und eignet sich für Anwendungen mit mittlerer Wärmestromdichte und spezifischer Ausrichtung.

Heatpipe-Produkte

Standard-Heatpipes: Die gängigsten zylindrischen Heatpipes mit einem Durchmesser von 3 mm bis 12 mm können gebogen und abgeflacht werden, um sich flexibel an den Raum anzupassen. Dampfkammern: Planare Wärmerohre, die die Wärme schnell auf einer zweidimensionalen Ebene verteilen, um einen Temperaturhomogenitätseffekt zu erzielen, der für die Oberflächenhomogenität von Chips mit hoher Wärmeflussdichte geeignet ist. Kreislaufwärmerohre: Nutzen Sie Kapillarpumpen und Hilfskapillarpumpen, um einen geschlossenen Kreislauf zu bilden, der eine Wärmeübertragung mit hoher Leistung über große Entfernungen ohne Richtungsempfindlichkeit ermöglicht.

Arbeitsflüssigkeiten

Wasser: Das am häufigsten verwendete Arbeitsmedium, geeignet für einen Temperaturbereich von 30 °C bis 200 °C, hohe latente Wärme, ausgezeichnete Wärmeleitfähigkeit. Methanol: Geeignet für kryogene Umgebungen von -20 °C bis 100 °C. Ammoniak: Geeignet für extrem niedrige Temperaturen von -60 °C bis 60 °C. Aceton: Geeignet für niedrige bis mittlere Temperaturen von 0°C bis 120°C.

Holen Sie sich jetzt einen individuellen Plan

Winshare Heat Pipe: Kernproduktparameter und Anpassungsmöglichkeiten

Die Heatpipe-Produkte von Winshare bieten ein hohes Maß an Flexibilität und Anpassung an Ihre spezifischen Anwendungsanforderungen. Im Folgenden finden Sie die Bandbreite unserer Design- und Fertigungskapazitäten

Wärmetransportkapazität

Ein einzelnes Wärmerohr kann 500 W erreichen. Abhängig von der Größe des Wärmerohrs, dem Arbeitsmedium, der Kapillarstruktur und der Betriebstemperatur. Kann je nach Wärmelastanforderungen angepasst werden.

Betriebstemperatur

Deckt -60 °C bis 200 °C ab. Durch die Auswahl verschiedener Arbeitsflüssigkeiten sowie Rohr- und Mantelmaterialien kann ein großer Betriebstemperaturbereich abgedeckt werden.

Wärmewiderstand

So niedrig wie 0,05 °C/W. Der effektive Wärmewiderstand des Wärmerohrs ist extrem niedrig und gewährleistet eine effiziente Wärmeübertragung vom Verdampfungsende zum Kondensationsende

Größen- und Formanpassung

Durchmesser 3 mm bis 12 mm, Länge bis zu 1000 mm. Es kann je nach Platzmangel gebogen, abgeflacht und speziell geformt werden, um die Integration komplexer Strukturen zu realisieren.

Rohrhülle und Kapillarmaterial

Kupfer, Aluminium, Edelstahl usw. Die geeignete Materialkombination kann basierend auf den Anforderungen an die Wärmeleitfähigkeit, den Kosten und der Korrosionsbeständigkeit ausgewählt werden.

Oberflächenbehandlung

Vernickeln, Passivieren, Sprühen usw. Erhältlich in verschiedenen Ausführungen zur Verbesserung der Korrosionsbeständigkeit, Isolierung oder Ästhetik.

Winshare Heat Pipes: Qualitätszertifizierung und -sicherung

Winshare Thermal Alloy legt großen Wert auf die Qualität seiner Heatpipes. Wir haben ein solides Qualitätsmanagementsystem eingerichtet und an jedem Produkt eine Reihe strenger Tests durchgeführt, um seine Leistung und Langzeitstabilität sicherzustellen.

Winshare Heatpipe-Anwendungen

Server und Daten

zentriert CPU-, GPU- und HPC-Kühlung

Neue Energiefahrzeuge

Batteriemodule, Motorsteuerungen

Unterhaltungselektronik

Laptops, Spielekonsolen, Smartphones

Telekommunikationsausrüstung

5G-Basisstation, Kommunikationsmodul

Hochleistungs-LED-Beleuchtung

Straßenlaternen, Bühnenleuchten, Projektoren

Diagnose medizinischer Geräte

Instrumente, medizinische Lasergeräte

Anpassungsprozess für Winshare-Heatpipes

Anforderungsanalyse und thermisches Design

Besprechen Sie ausführlich mit Ihnen die Eigenschaften der Wärmequelle, Platzbeschränkungen, Wärmeableitungsziele und Umgebungsbedingungen, um ein vorläufiges thermisches Design durchzuführen und die Größe, Anzahl und Anordnung der Wärmerohre festzulegen.

Material- und Strukturauswahl

Optimieren Sie das interne Design des Wärmerohrs, indem Sie das geeignete Mantelmaterial, den Kapillartyp und das Arbeitsmedium basierend auf der Wärmeübertragungskapazität, der Betriebstemperatur und den Anforderungen an die Richtwirkung auswählen.

Präzisionsbearbeitung und Formen

Für die Rohrbündelbearbeitung und die Herstellung von Kapillarstrukturen werden hochpräzise Geräte eingesetzt. Je nach individuellem Bedarf können die Heatpipes gebogen, abgeflacht, geschweißt oder in das Wärmeableitungsmodul integriert werden.

Vakuumabsaugung und Arbeitsmaterialbefüllung

In einer streng sauberen Umgebung wird das Wärmerohr gründlich abgesaugt, um sicherzustellen, dass sich im Inneren kein nicht kondensierbares Gas befindet. Anschließend wird die entsprechende Menge Arbeitsflüssigkeit punktgenau eingefüllt und versiegelt.

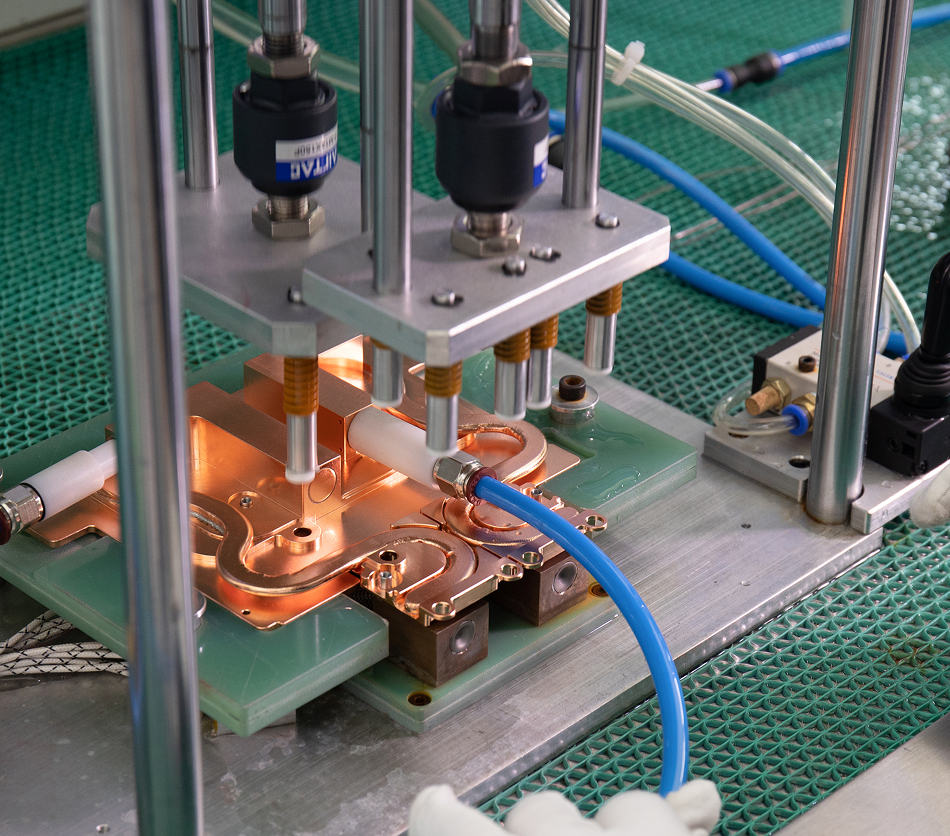

Leistungstests und Qualitätsüberprüfung

Jedes Wärmerohr wird auf Wärmeübertragungsfähigkeit, Wärmewiderstand, Luftdichtheit und Lebensdauer getestet, um sicherzustellen, dass die Produktleistung den Designanforderungen und Industriestandards entspricht.

Massenproduktion und pünktliche Lieferung

Beginnen Sie unter strengem Produktionsmanagement und Qualitätskontrolle mit der Massenproduktion, um die Produktkonsistenz sicherzustellen und Ihre Bestellungen pünktlich zu liefern, um Ihren Marktanforderungen gerecht zu werden.

Warum sollten Sie sich für Winshare Thermal Alloy entscheiden?

Elite-Expertise und vertrauensvolle Partnerschaft

Winshare Thermal Alloy ist ein führendes Unternehmen im Bereich New Energy Thermal Management und verfügt über ein Elite-Designteam mit Erfahrung in der Betreuung weltweit führender Thermounternehmen und Fortune-500-Kunden. Unser Kernwert ist die Bereitstellung zuverlässiger, leistungsstarker Kühllösungen, die uns zu einem vertrauenswürdigen, langfristigen Partner für Branchenriesen wie Delta, Sungrow und BYD bei der Bewältigung kritischer thermischer Herausforderungen bei hoher Leistung machen.

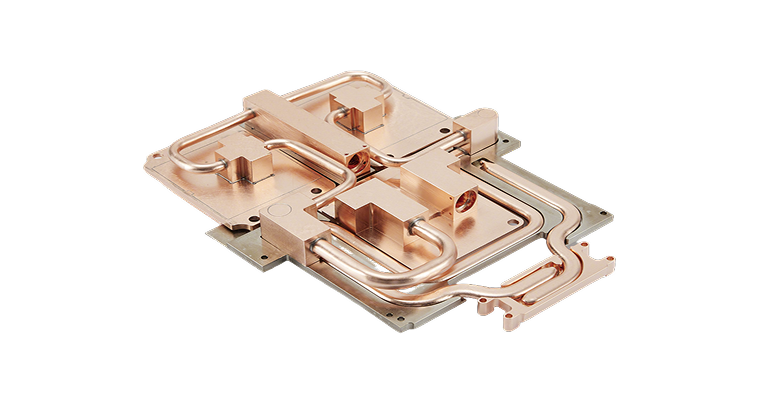

Spezialisierte Wärmerohr-Wärmemodulfähigkeit

Unser wichtigster technischer Vorteil ist die fundierte Fachkenntnis in der Entwicklung und Herstellung von Wärmerohr-Wärmemodulen. Wir nutzen fortschrittliche Prozesse wie Reibrührschweißen (FSW), Hartlöten und umfangreiche Simulationsdaten, um eine optimale thermische Leistung sicherzustellen. Diese spezielle Beherrschung der Heatpipe-Technologie sowie die umfassende Fertigung von Liquid Cold Plates und Skived Fins ermöglichen es uns, innovative und präzise konstruierte Lösungen zu liefern.

Strenge Qualität und umfassende Anpassung

Wir arbeiten nach den höchsten Standards und pflegen Qualitätsmanagementsysteme wie ISO9001 und TS16949. Unser Engagement umfasst umfassende Anpassungen und bietet durchgängige Unterstützung vom Produktkonzept bis zur Massenproduktion, einschließlich kritischer Design for Manufacturability (DFM)-Analysen. Wir stellen sicher, dass jedes Produkt perfekt integriert, zuverlässig und hochwertig ist.

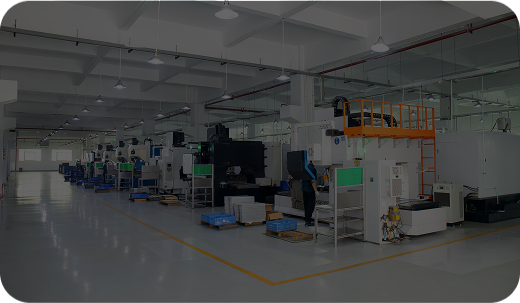

Garantierte Massenproduktion und Skalierbarkeit

Winshare ist sich der hohen Stückzahlenanforderungen schnell wachsender Sektoren bewusst und bietet leistungsstarke Möglichkeiten zur Massenproduktion von Wärmerohr-Wärmemodulen und anderen Lösungen. Wir integrieren uns nahtlos in Ihre Lieferkette und garantieren eine schnelle, konsistente Lieferung und kostengünstige Skalierbarkeit. So stellen Sie sicher, dass Ihre Produkte sicher und schnell auf den Markt kommen können.

Winshare Heatpipes: Häufig gestellte Fragen (FAQs)

Kontaktieren Sie uns noch heute, um Ihre flexible Heatpipe-Lösung individuell anzupassen!

Holen Sie sich ein sofortiges Zitat
