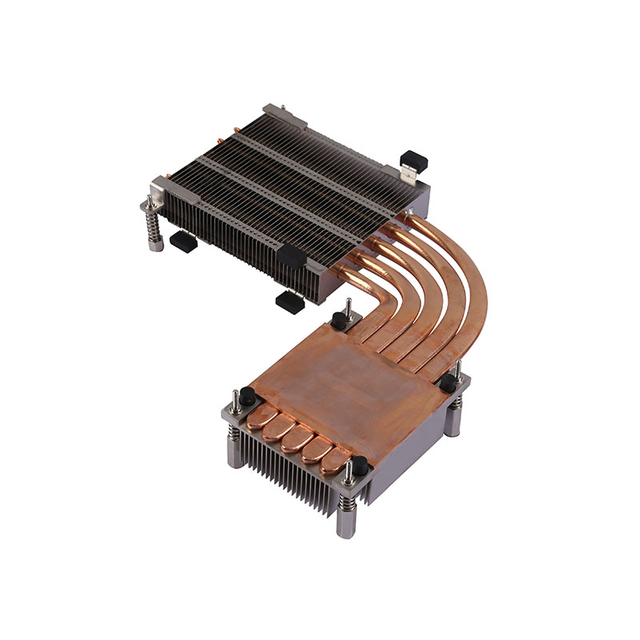

Wärmerohr-Wärmemodul

Der Wärmerohr ist ein Wärmeübertragungselement mit hoher Wärmeleitfähigkeit. Das Funktionsprinzip der Heatpipe: Die Heatpipe ist ein künstliches Bauteil mit hervorragender Wärmeübertragung. Das häufig verwendete Wärmerohr besteht aus drei Teilen: Der Hauptkörper ist ein geschlossenes Metallrohr mit einer kleinen Menge Arbeitsmedium und einer Kapillarstruktur im Inneren. Luft und andere Fremdkörper im Rohr müssen ausgeschlossen werden.

Bei der Funktionsweise der Heatpipe kommen drei physikalische Prinzipien zum Einsatz:

1. Im Vakuumzustand sinkt der Siedepunkt der Flüssigkeit.

2. Die latente Verdampfungswärme derselben Substanz ist viel höher als die fühlbare Wärme.

3. Die Saugkraft der porösen Kapillarstruktur auf die Flüssigkeit kann dazu führen, dass die Flüssigkeit fließt.

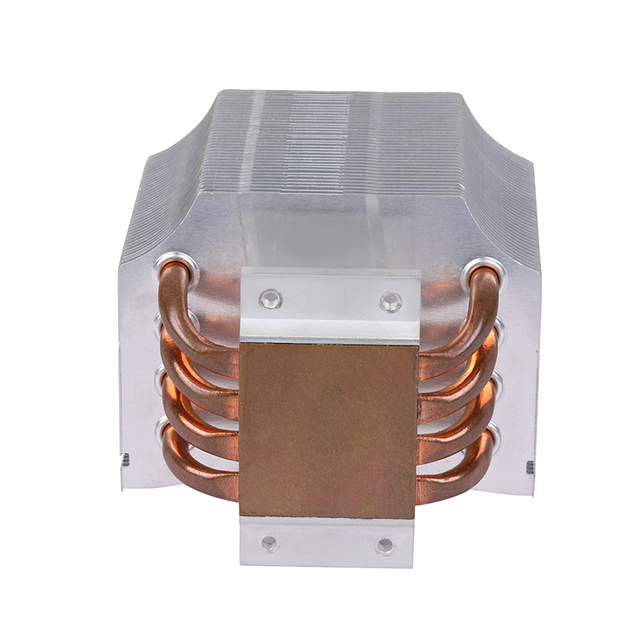

Gefaltete Rippe/Reißverschlussrippe + Heatpipe-Kühlkörper: FIN-Blech + Wärmerohr-Kühlkörper dient dazu, das FIN-Blech und das Wärmerohr durch Lötpaste zu verschweißen und die Wärmeübertragungsleistung des Wärmerohrs zu nutzen, um die Wärme schnell zu übertragen. Seine Wärmeableitungseffizienz ist hoch und die Wärmeableitungsleistung ist stabil. FIN kann mit Kupfer verwendet werden. Es besteht aus Aluminiummaterial, das das Produktgewicht und die Produktionskosten bei unterschiedlichen Leistungsanforderungen reduzieren kann und für die Massenproduktion geeignet ist.

Geschälte Rippe + Heatpipe-Kühlkörper: Der Kühlkörper mit Schaufelzähnen und Wärmerohr besteht aus einer Schaufelrippe und einem Wärmerohr, die durch Lötpaste verschweißt sind. Dieser Produktionsprozess kombiniert die Wärmeaufnahme und Wärmeübertragung des Wärmerohrs und die Wärmeableitungsleistung des Schaufelzahns ist sehr stabil. Zusammengenommen wird die Wärme schnell von der Wärmequelle übertragen, um den sicheren und stabilen Betrieb des Geräts zu gewährleisten; Im Vergleich zum FIN-Chip + Wärmerohr-Kühlkörper werden die Kosten für das Öffnen der Form reduziert und die Produktionsmenge ist relativ gering, was für kleine Serien und eine diversifizierte Produktion relativ geeignet ist.

Kupfer-Aluminium-Kombination + Heatpipe-Kühlkörper: Das vorgefertigte Kupferrohr wird in die Aluminiumplatte mit reservierter Nut eingebettet und gepresst, und Epoxidharz wird zum Füllen des Spalts verwendet, um den Wärmewiderstand der Spaltluft zu verringern, und dann per CNC bearbeitet.
