Was ist der beste Kühlkörpertyp? Ein umfassender Leitfaden für Kühllösungen

I. Einleitung

In der Elektronik ist ein effektives Wärmemanagement von entscheidender Bedeutung, um eine optimale Leistung und Langlebigkeit der Geräte sicherzustellen. Kühlkörper sind eine grundlegende Komponente des Wärmemanagements und leiten überschüssige Wärme ab, die von elektronischen Komponenten erzeugt wird. Dieser Leitfaden untersucht die verschiedenen verfügbaren Kühlkörpertypen und bietet Einblicke in die Auswahl des besten Kühlkörpers für Ihre Anforderungen.

II. Grundlegendes zu Kühlkörpern

1. Definition und Zweck von Kühlkörpern

Ein Kühlkörper ist ein passiver Wärmetauscher, der die Wärme eines Geräts aufnimmt und an die umgebende Luft oder das flüssige Kühlmittel abgibt. Seine Hauptfunktion besteht darin, die Temperatur des Geräts innerhalb sicherer Betriebsgrenzen zu halten.

2. Schlüsselfaktoren für die Kühlkörperleistung

1. Material : Die Wärmeleitfähigkeit des Kühlkörpermaterials beeinflusst dessen Leistung erheblich. Gängige Materialien sind Aluminium und Kupfer.

2. Oberfläche : Größere Oberflächen verbessern die Wärmeableitung. Um diesen Bereich zu maximieren, werden Flossen und andere erweiterte Oberflächen verwendet.

3. Luftstrom : Ein effektiver Luftstrom über die Kühlkörperoberfläche ist entscheidend. Natürliche oder erzwungene Konvektion (mit Ventilatoren) ist eine gängige Methode zur Verbesserung des Luftstroms.

III. Arten von Kühlkörpern

1. Kühlkörper aus extrudiertem Aluminium

Beschreibung und Vorteile : Diese aus extrudiertem Aluminium gefertigten Kühlkörper sind kostengünstig und bieten eine gute Wärmeleistung. Sie sind einfach herzustellen und können in verschiedenen Formen und Größen hergestellt werden.

Beste Anwendungen : Geeignet für allgemeine Elektronik, CPUs und GPUs , bei denen eine mäßige Wärmeableitung erforderlich ist.

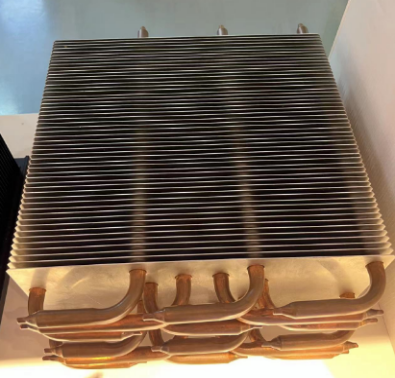

2. Gestanzte Kühlkörper

Beschreibung und Vorteile : Diese Kühlkörper werden durch Stanzen von Metallblechen in die gewünschte Form hergestellt. Sie sind leicht und kostengünstig.

Beste Anwendungen : Ideal für Unterhaltungselektronik und kleine Geräte mit geringerem Wärmeableitungsbedarf.

3. Geklebte Kühlrippen

Beschreibung und Vorteile : Diese Kühlkörper verfügen über mit der Basis verbundene Rippen, die eine große Oberfläche und effiziente Kühlung bieten. Sie eignen sich für Hochleistungsanwendungen.

Beste Anwendungen : Wird in Industriegeräten und anderen Hochleistungsanwendungen verwendet, bei denen eine effiziente Kühlung unerlässlich ist.

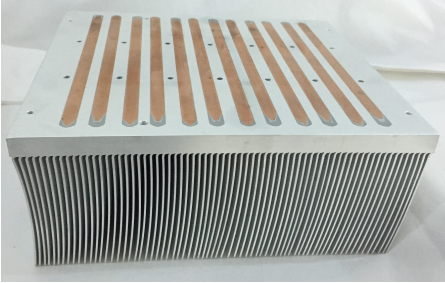

4. Geschälte Kühlkörper

Beschreibung und Vorteile : Diese Kühlkörper werden durch Schälen von Rippen aus einem massiven Metallblock, typischerweise Kupfer oder Aluminium, hergestellt. Sie bieten eine hervorragende Wärmeleistung und Haltbarkeit.

Beste Anwendungen : Perfekt für Hochleistungs- CPUs und GPUs, die eine hervorragende Kühlung erfordern.

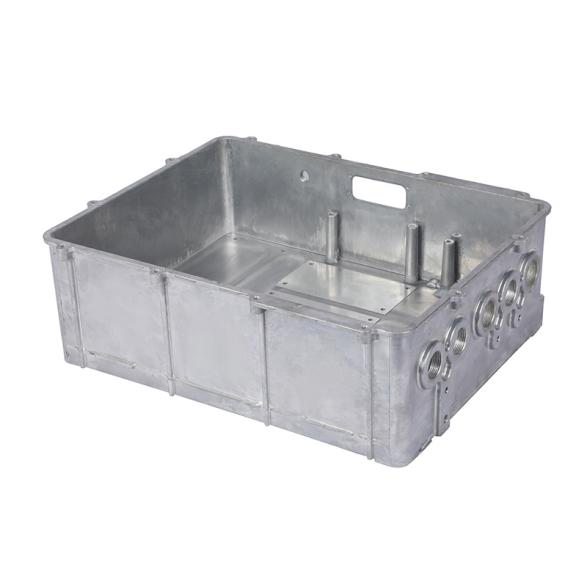

5. Druckguss-Kühlkörper

Beschreibung und Vorteile : Diese im Druckgussverfahren hergestellten Kühlkörper können in komplexen Formen hergestellt werden und sind robust. Allerdings sind sie schwerer und teurer.

Beste Anwendungen : Geeignet für die Automobil- , Luft- und Raumfahrt sowie kundenspezifische Anwendungen, bei denen komplexe Formen erforderlich sind.

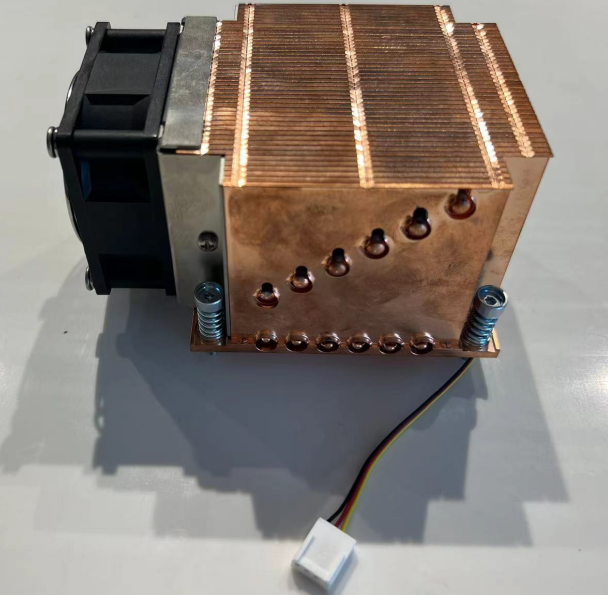

6. Aktive Kühlkörper (mit Lüfter)

Beschreibung und Vorteile : Diese Kühlkörper verfügen über Lüfter zur Verbesserung der Kühlleistung. Sie bieten hervorragende Kühlung und einstellbare Leistung.

Beste Anwendungen : Ideal für Hochleistungs- CPUs , , GPUs und Server , bei denen maximale Kühlung erforderlich ist.

IV. Faktoren, die bei der Auswahl des besten Kühlkörpers zu berücksichtigen sind

l Thermische Anforderungen des Geräts : Bewerten Sie die Wärme, die das Gerät erzeugt, und wählen Sie einen Kühlkörper aus, der diese Last effektiv bewältigen kann.

l Platzbeschränkungen : Berücksichtigen Sie den verfügbaren Platz für den Kühlkörper. Einige Anwendungen erfordern möglicherweise kompakte Lösungen.

l Kostenüberlegungen : Budgetbeschränkungen können die Wahl des Materials und der Art des Kühlkörpers beeinflussen.

l Umweltfaktoren : Umweltbedingungen wie Staub und Feuchtigkeit können die Leistung des Kühlkörpers beeinträchtigen.

V. Welcher Kühlkörpertyp ist der beste?

Auf diese Frage gibt es keine allgemeingültige Antwort. Unterschiedliche Anwendungen haben unterschiedliche Kühlanforderungen und der beste Kühlkörper hängt von den spezifischen Anforderungen ab.

Beispiele der besten Kühlkörper für bestimmte Szenarien

· Allgemeine Elektronik : Kühlkörper aus extrudiertem Aluminium bieten ein gutes Verhältnis von Leistung und Kosten.

· Unterhaltungselektronik : Gestanzte Kühlkörper sind leicht und kostengünstig für kleine Geräte.

· Hochleistungsanwendungen : Verbundrippen-Kühlkörper bieten eine effiziente Kühlung für Industriegeräte.

· Hochleistungsrechnen : Skived-Kühlkörper bieten eine hervorragende Wärmeleistung für High-End-CPUs und GPUs.

· Kundenspezifische Anwendungen : Druckguss-Kühlkörper können in komplexen Formen hergestellt werden, um spezifische Anforderungen zu erfüllen.

· Maximale Kühlung : Aktive Kühlkörper mit Lüfter sind ideal für Hochleistungsgeräte wie Server.

VI. Auswahltabelle für Kühlkörper

VII. Abschluss

Die Wahl des richtigen Kühlkörpers ist entscheidend für die Gewährleistung einer optimalen Geräteleistung und Langlebigkeit. Jeder Kühlkörpertyp bietet einzigartige Vorteile und die beste Wahl hängt von den spezifischen Anwendungsanforderungen wie thermischer Belastung, Platzbeschränkungen, Budget und Umgebungsfaktoren ab. Wenn Sie diese wesentlichen Unterschiede verstehen, können Sie eine fundierte Entscheidung treffen, die Ihren Anforderungen am besten entspricht.
