Wie funktionieren Kühlkörper?

I. Einleitung

In unserer technologiegetriebenen Welt sind elektronische Geräte allgegenwärtig, vom Smartphone bis zum leistungsstarken Gaming-Computer. Allerdings erzeugen diese Geräte beim Betrieb aufgrund des elektrischen Widerstands und des Energieverlusts Wärme. Wenn diese Hitze nicht richtig gemanagt wird, kann sie zu Überhitzung, verminderter Leistung und sogar zu dauerhaften Schäden an Komponenten führen.

Ein effektives Wärmemanagement ist entscheidend, um die Langlebigkeit und Zuverlässigkeit elektronischer Geräte sicherzustellen. Eine der gebräuchlichsten und effektivsten Lösungen zur Wärmeableitung ist der Kühlkörper. In diesem Artikel befassen wir uns mit den Grundlagen von Kühlkörpern, ihrer Funktionsweise, ihren verschiedenen Typen und der Auswahl des richtigen Kühlkörpers für Ihre Anforderungen.

II. Was sind die Grundlagen der Wärmeübertragung?

Um zu verstehen, wie Kühlkörper funktionieren, ist es wichtig zu verstehen, wie die Wärmeübertragung funktioniert. Es gibt drei Hauptmechanismen der Wärmeübertragung:

A. Leitung

Unter Leitung versteht man den Prozess der Wärmeübertragung durch direkten Kontakt zwischen Materialien. Bei Kühlkörpern wird Wärme von der wärmeerzeugenden Komponente (z. B. einer CPU) zur Grundplatte des Kühlkörpers geleitet.

B. Konvektion

Bei der Konvektion handelt es sich um die Bewegung von Wärme durch Flüssigkeiten (Flüssigkeiten oder Gase). Wenn sich die Luft um den Kühlkörper herum erwärmt, wird sie weniger dicht und steigt auf, sodass kühlere Luft an ihre Stelle treten kann. Dieser Prozess trägt dazu bei, die Wärme vom Kühlkörper abzuleiten.

C. Strahlung

Strahlung ist die Übertragung von Wärme in Form elektromagnetischer Wellen. Während es für die Leistung des Kühlkörpers eine untergeordnete Rolle spielt, kann es bei Hochtemperaturanwendungen zum Wärmeverlust beitragen.

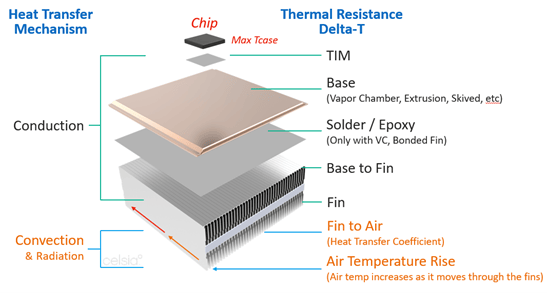

III. Was sind die Schlüsselkomponenten eines Kühlkörpers?

Ein Kühlkörper besteht aus mehreren Schlüsselkomponenten, die zusammenarbeiten, um die Wärme effektiv zu verwalten:

A. Grundplatte

Die Grundplatte ist der Teil des Kühlkörpers, der in direktem Kontakt mit der Wärmequelle steht. Es nimmt Wärme durch Leitung auf und verteilt sie an die Lamellen.

B. Flossen

Rippen sind erweiterte Oberflächen, die die Oberfläche des Kühlkörpers vergrößern und so eine effizientere Wärmeableitung durch Konvektion ermöglichen. Das Design und der Abstand dieser Lamellen sind entscheidend für eine optimale Luftströmung und Wärmeübertragung.

C. Warum ist die Oberfläche wichtig?

Je größer die Oberfläche des Kühlkörpers ist, desto mehr Wärme kann er abführen. Aus diesem Grund werden Kühlkörper häufig mit mehreren Rippen und komplexen Geometrien konstruiert, um ihre Wirksamkeit zu maximieren.

IV. Wie funktionieren Kühlkörper eigentlich?

A. Wärmeaufnahme von der Quelle

Wenn ein elektronisches Bauteil Wärme erzeugt, überträgt es diese Wärme durch Leitung an die Grundplatte des Kühlkörpers. Die Grundplatte nimmt diese Wärme schnell auf und beginnt, sie an die Lamellen zu verteilen.

B. Wärmeableitung durch Rippen

Da die Lamellen Wärme von der Grundplatte erhalten, steigt ihre Temperatur. Die umgebende Luft nimmt diese Wärme auf, wodurch die Luft aufsteigt und eine natürliche Konvektionsströmung entsteht. Durch diesen Prozess wird die Wärme effektiv vom Kühlkörper abgeleitet.

C. Welche Rolle spielen thermische Schnittstellenmaterialien?

Zwischen der Wärmequelle und dem Kühlkörper werden thermische Schnittstellenmaterialien (TIMs) verwendet, um die Wärmeleitfähigkeit zu verbessern. Sie füllen mikroskopisch kleine Lücken zwischen Oberflächen, verringern den Wärmewiderstand und verbessern die Wärmeübertragungseffizienz.

V. Welche verschiedenen Arten von Kühlkörpern gibt es?

Kühlkörper gibt es in verschiedenen Ausführungen, die jeweils für unterschiedliche Anwendungen geeignet sind:

A. Passive Kühlkörper

Passive Kühlkörper basieren ausschließlich auf der natürlichen Konvektion, um die Wärme abzuleiten. Sie bestehen typischerweise aus Materialien mit hoher Wärmeleitfähigkeit, wie etwa Aluminium oder Kupfer, und werden in Anwendungen mit geringem Stromverbrauch eingesetzt.

B. Aktive Kühlkörper (mit Lüftern)

Aktive Kühlkörper enthalten Lüfter, um den Luftstrom über die Lamellen zu erhöhen und so die Wärmeableitung zu verbessern. Sie werden häufig in Hochleistungsanwendungen wie Gaming-PCs und Servern eingesetzt.

C. Flüssigkeitsgekühlte Kühlkörper

Flüssigkeitsgekühlte Kühlkörper nutzen ein flüssiges Kühlmittel, um Wärme von der Komponente aufzunehmen und abzuleiten. Diese Methode ist für Hochleistungssysteme sehr effektiv, da sie die Wärme effizienter abführen kann als eine Luftkühlung.

VI. Welche Faktoren beeinflussen die Leistung des Kühlkörpers?

Mehrere Faktoren können die Leistung eines Kühlkörpers beeinflussen:

A. Materialleitfähigkeit

Die Wärmeleitfähigkeit des im Kühlkörper verwendeten Materials beeinflusst maßgeblich dessen Fähigkeit, Wärme zu übertragen. Metalle wie Kupfer und Aluminium werden aufgrund ihrer hervorragenden thermischen Eigenschaften bevorzugt.

B. Oberfläche

Wie bereits erwähnt, ermöglicht eine größere Oberfläche eine effektivere Wärmeableitung. Das Design des Kühlkörpers sollte diesen Bereich maximieren.

C. Flossendesign und -abstand

Das Design und der Abstand der Lamellen spielen eine entscheidende Rolle für den Luftstrom und die Wärmeübertragung. Zu nahe beieinander liegende Lamellen können den Luftstrom behindern, während zu weit voneinander entfernte Lamellen die Wärme möglicherweise nicht effektiv ableiten.

D. Luftstrom

Die Menge des Luftstroms um den Kühlkörper herum ist entscheidend für eine effektive Kühlung. Eine unzureichende Luftzirkulation kann zu Hotspots und verminderter Leistung führen.

VII. Wo werden Kühlkörper häufig verwendet?

Kühlkörper werden häufig in verschiedenen Anwendungen eingesetzt, darunter:

A. CPUs und GPUs

In Computern sind Kühlkörper für die Kühlung von CPUs und GPUs unerlässlich, verhindern thermische Drosselung und sorgen für optimale Leistung.

B. Leistungselektronik

Kühlkörper werden in der Leistungselektronik wie Leistungsverstärkern und Wandlern verwendet, um die während des Betriebs entstehende Wärme zu verwalten.

C. LED-Beleuchtung

Hochleistungs-LED-Leuchten erzeugen erhebliche Wärme, weshalb Kühlkörper erforderlich sind, um die Effizienz aufrechtzuerhalten und die Lebensdauer zu verlängern.

D. Erneuerbare Energiesysteme

In Systemen für erneuerbare Energien wie Solarwechselrichtern helfen Kühlkörper dabei, die Wärme zu verwalten und so einen zuverlässigen Betrieb zu gewährleisten.

VIII. Wie wähle ich den richtigen Kühlkörper aus?

Bei der Auswahl des richtigen Kühlkörpers müssen mehrere Faktoren berücksichtigt werden:

A. Was sind Überlegungen zum thermischen Widerstand?

Der Wärmewiderstand ist ein Maß für die Fähigkeit eines Kühlkörpers, Wärme abzuleiten. Suchen Sie nach Kühlkörpern mit niedrigen Wärmewiderstandswerten für eine bessere Leistung.

B. Wie wirken sich Platzbeschränkungen auf die Auswahl aus?

Berücksichtigen Sie den physischen Platz, der für den Kühlkörper zur Verfügung steht. Stellen Sie sicher, dass es zum Design Ihres Geräts passt und gleichzeitig eine ausreichende Luftzirkulation gewährleistet.

C. Wie wirkt sich das Budget auf die Wahl des Kühlkörpers aus?

Obwohl Hochleistungskühlkörper teuer sein können, ist es wichtig, die Kosten mit den Leistungsanforderungen in Einklang zu bringen. Bewerten Sie Ihre Anforderungen und wählen Sie einen Kühlkörper, der diese erfüllt, ohne zu viel auszugeben.

IX. Abschluss

Zusammenfassend lässt sich sagen, dass Kühlkörper eine entscheidende Rolle bei der Wärmeregulierung elektronischer Geräte spielen und sicherstellen, dass diese effizient und zuverlässig funktionieren. Wenn Sie wissen, wie sie funktionieren und welche Faktoren ihre Leistung beeinflussen, können Sie bei der Auswahl eines Kühlkörpers für Ihre Anwendungen fundierte Entscheidungen treffen.
