Kühlkörper sind die unbesungenen Helden des Wärmemanagements. Sie verhindern stillschweigend, dass unsere elektronischen Geräte überhitzen, indem sie überschüssige Wärme an die Umgebung ableiten. Ganz gleich, ob es sich um einen Hochleistungs-Gaming-PC, ein Server-Rack oder ein LED-Beleuchtungssystem handelt, Kühlkörper spielen eine entscheidende Rolle bei der Gewährleistung von Zuverlässigkeit und Effizienz. Unter den vielen verfügbaren Typen sind Aber wie unterscheiden sie sich und welches ist das Richtige für Ihr Projekt? geschälte Kühlkörper und extrudierte Kühlkörper zwei der beliebtesten Optionen.
In diesem Artikel tauchen wir tief in die Welt der geschälten und extrudierten Kühlkörper ein und erkunden deren Herstellungsverfahren, Vorteile, Einschränkungen und ideale Anwendungen. Am Ende werden Sie ein klares Verständnis dieser beiden Wärmemanagementlösungen und der Tools haben, mit denen Sie entscheiden können, welche Lösung Ihren Anforderungen entspricht. Fangen wir an!
Was ist ein Skived-Kühlkörper?
Ein Skived-Kühlkörper ist eine präzisionsgefertigte Kühllösung, die durch einen einzigartigen Prozess namens Skiving hergestellt wird . Bei dieser Methode werden dünne Lamellen mithilfe einer Spezialklinge direkt aus einem massiven Metallblock – typischerweise Aluminium oder Kupfer – herausgeschnitten. Das Ergebnis? Ein Kühlkörper mit Rippen, die nahtlos mit der Basis verbunden sind und eine außergewöhnliche Wärmeleistung bieten.
Wie geschälte Kühlkörper hergestellt werden
Der Schälvorgang ähnelt dem Formen von Metall. Eine scharfe Klinge schneidet in den Metallblock, schneidet und verbiegt ihn, sodass Flossen entstehen, die an der Basis befestigt bleiben. Dieser kontinuierliche Prozess stellt sicher, dass keine Lücken oder Verbindungen zwischen den Lamellen und der Basis entstehen, wodurch die Effizienz der Wärmeübertragung maximiert wird. Es handelt sich um eine sorgfältige Methode, die eine ermöglicht hohe Lamellendichte und dünne Lamellen , die beide für eine effektive Kühlung von entscheidender Bedeutung sind.
Vorteile von Skived-Kühlkörpern
1. Hervorragende Wärmeableitung: Die hohe Lamellendichte – mehr Lamellen auf kleinerem Raum untergebracht – bedeutet mehr Oberfläche zum Entweichen der Wärme und macht geschälte Kühlkörper zu einem Kraftpaket für die Kühlung.
2. Dünne Rippen für mehr Effizienz: Durch Schälen können ultradünne Rippen erzeugt werden, wodurch die Oberfläche und die Wärmeübertragung weiter vergrößert werden, ohne dass zusätzliches Volumen entsteht.
3. Anpassungsflexibilität: Benötigen Sie eine bestimmte Form oder Größe? Geschälte Kühlkörper können an einzigartige Designs angepasst werden und bieten Ingenieuren viel kreative Freiheit.
4. Materialvielfalt: Das Schälen funktioniert sowohl mit Aluminium (leicht und erschwinglich) als auch mit Kupfer (ein Champion in der Wärmeleitfähigkeit) und bietet Ihnen Optionen entsprechend Ihren Leistungsanforderungen.
Einschränkungen von Skived-Kühlkörpern
1. Höhere Kosten: Aufgrund der Präzision und des Zeitaufwands beim Schälen sind diese Kühlkörper teurer als ihre extrudierten Gegenstücke.
2. Längere Produktionszeit: Die Herstellung jeder einzelnen Flosse nimmt Zeit in Anspruch, daher können sich die Vorlaufzeiten verlängern – was bei engen Fristen zu berücksichtigen ist.
3. Zerbrechliche Lamellen: Diese dünnen, empfindlichen Lamellen können bei der Handhabung oder Installation leicht verbiegen oder beschädigt werden, wenn sie nicht sorgfältig behandelt werden.
Skived-Kühlkörper glänzen in Szenarien, in denen erstklassige thermische Leistung wichtiger ist als Kostenbedenken – denken Sie an Hochleistungselektronik oder kompakte, wärmeempfindliche Designs.

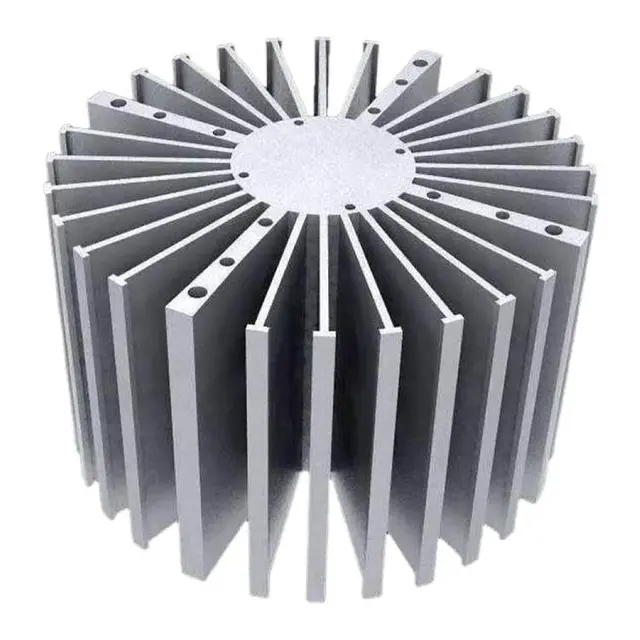

Was ist ein extrudierter Kühlkörper?
Auf der anderen Seite des Spektrums bieten wir extrudierte Kühlkörper an , die aufgrund ihrer Einfachheit und Erschwinglichkeit für viele Anwendungen die erste Wahl sind. Diese Kühlkörper werden durch Extrusion hergestellt , ein Prozess, bei dem Metall geformt wird, indem es durch eine Matrize gedrückt wird, wodurch in einem einzigen Durchgang gleichmäßige Rippen und Profile entstehen.
Wie extrudierte Kühlkörper hergestellt werden
Stellen Sie sich einen riesigen Play-Doh-Extruder vor, aber für Metall. Ein erhitzter Barren – in der Regel Aluminium – wird durch eine Matrize mit einer vorgefertigten Form gepresst, wodurch lange, durchgehende Profile mit Rippen entstehen. Diese Profile werden dann auf Länge geschnitten und oft durch zusätzliche Bearbeitung oder Oberflächenbehandlungen veredelt. Es handelt sich um einen schnellen, skalierbaren Prozess, der seit Jahrzehnten ein fester Bestandteil bei der Herstellung von Kühlkörpern ist.
Vorteile extrudierter Kühlkörper
1. Kostengünstig: Extrusion ist effizient und wirtschaftlich, insbesondere bei großen Produktionsläufen, und hält Ihr Budget unter Kontrolle.
2. Schnelle Produktion: Der optimierte Prozess bedeutet kürzere Vorlaufzeiten – perfekt, wenn Sie Kühlkörper schnell benötigen.
3. Große Auswahl an Größen: Von winzigen Modulen bis hin zu großen Panels sind extrudierte Kühlkörper in allen Formen und Größen erhältlich, um für verschiedene Anwendungen geeignet zu sein.
4. Einfache Anpassung: Obwohl es nicht so flexibel ist wie das Schälen, können Sie die Matrize anpassen oder eine sekundäre Bearbeitung hinzufügen, um spezifische Anforderungen zu erfüllen.
Einschränkungen extrudierter Kühlkörper
1. Geringere Rippendichte: Beim Extrusionsprozess können die Rippen nicht so dicht gepackt werden wie beim Schälen, was die Kühleffizienz in Szenarien mit hoher Hitze einschränken kann.
2. Dickere Lamellen: Extrudierte Lamellen sind tendenziell klobiger, was die Oberfläche verringert und möglicherweise die Leistung im Vergleich zu geschälten Designs beeinträchtigt.
3. Materialbeschränkungen: Aluminium dominiert hier – Kupferextrusion ist möglich, aber selten und kostspielig, was die Materialoptionen einschränkt.
Extrudierte Kühlkörper sind die praktische und preisgünstige Wahl für Anwendungen, bei denen eine ausreichende Kühlung den Bedarf deckt, ohne das Budget zu sprengen.
Hauptunterschiede zwischen geschälten und extrudierten Kühlkörpern
Nachdem wir uns nun mit den Grundlagen befasst haben, wollen wir die erläutern . wichtigsten Unterschiede zwischen geschälten und extrudierten Kühlkörpern Wenn Sie diese Unterscheidungen verstehen, können Sie leichter feststellen, welcher Typ mit den Zielen Ihres Projekts übereinstimmt.
Herstellungsprozess
1. Geschält: Die Lamellen werden aus einem massiven Block geschält, wodurch ein einteiliges Design ohne Verbindungen entsteht. Es ist ein langsamerer und präziserer Prozess.
2. Extrudiert: Metall wird durch eine Matrize gedrückt, wodurch Rippen und Basis in einer durchgehenden Form entstehen. Es ist schneller und skalierbarer.
Flossenstruktur
1. Geschält: Hohe Lamellendichte und dünne Lamellen maximieren die Oberfläche und steigern die Wärmeableitung.
2. Extrudiert: Eine geringere Rippendichte und dickere Rippen bedeuten eine geringere Oberfläche, was das Kühlpotenzial begrenzen kann.
Wärmeleistung
1. Geschält: Hervorragend geeignet für Hochleistungsanwendungen dank seiner verbesserten Wärmeübertragungsfähigkeiten.
2. Extrudiert: Bietet solide Leistung für den allgemeinen Gebrauch, kann jedoch bei extremer Hitze unzureichend sein.
Kosten und Produktionszeit
1. Schälverfahren: Teurer und zeitaufwändiger aufgrund des arbeitsintensiven Schälverfahrens.
2. Extrudiert: Günstiger und schneller, daher ideal für die Massenproduktion und preisbewusste Projekte.
Materialoptionen
1. Geschält: Funktioniert mit Aluminium oder Kupfer und bietet Flexibilität für Anforderungen mit hoher Leitfähigkeit.
2. Extrudiert: Hauptsächlich Aluminium, wobei Kupfer seltener vorkommt und schwieriger zu extrudieren ist.
Designflexibilität
1. Geschält: Hochgradig anpassbar, perfekt für maßgeschneiderte oder komplexe Designs.
2. Extrudiert: Innerhalb bestimmter Grenzen anpassbar – durch Werkzeugwechsel oder maschinelle Bearbeitung kann es angepasst werden, es ist jedoch weniger vielseitig als Schälen.
Diese Unterschiede verdeutlichen die Kompromisse zwischen Leistung, Kosten und Praktikabilität – Schlüsselfaktoren in Ihrem Entscheidungsprozess.
Anwendungen und Anwendungsfälle
Wo glänzen geschälte und extrudierte Kühlkörper? Aufgrund ihrer einzigartigen Stärken eignen sie sich für unterschiedliche Umgebungen. Lassen Sie uns ihre realen Anwendungen erkunden.
Anwendungen mit geschälten Kühlkörpern
Geschälte Kühlkörper sind die Schwergewichte des Wärmemanagements und werden oft in anspruchsvollen Umgebungen eingesetzt, wie zum Beispiel:
1. Hochleistungselektronik: Denken Sie an Leistungsverstärker, IGBT-Module oder Wechselrichter, die starke Wärme erzeugen.
2. Server und Rechenzentren: Kühlung von CPUs und GPUs in dicht gepackten Racks, in denen jedes Grad zählt.
3. LED-Beleuchtung: Hochhelle LEDs benötigen eine effiziente Kühlung, um Leistung und Lebensdauer aufrechtzuerhalten – geschälte Kühlkörper erfüllen dies.
4. Elektrofahrzeuge (EVs): Die Leistungselektronik in EV-Controllern ist für eine zuverlässige Leistung unter Last auf geschälte Kühlkörper angewiesen.
In einem Rechenzentrum könnte beispielsweise ein Skived-Kühlkörper einen Spitzenprozessor kühlen und so Betriebszeit und Effizienz auf kompaktem Raum gewährleisten.
Extrudierte Kühlkörperanwendungen
Extrudierte Kühlkörper sind die Arbeitspferde der alltäglichen Elektronik und werden häufig verwendet in:
1. Unterhaltungselektronik: Fernseher, Spielekonsolen und Audiogeräte verfügen häufig über extrudierte Kühlkörper für eine zuverlässige Kühlung.
2. Computer und Laptops: CPUs und Netzteile in Desktops oder Notebooks verwenden extrudierte Designs für ein kostengünstiges Wärmemanagement.
3. Netzteile: AC/DC-Wandler und -Regler profitieren von der Erschwinglichkeit und Verfügbarkeit extrudierter Kühlkörper.
4. Telekommunikationsgeräte: Router, Switches und Basisstationen verwenden extrudierte Kühlkörper für eine gleichmäßige, unkomplizierte Kühlung.
Nehmen Sie einen typischen Laptop – seine CPU sitzt wahrscheinlich unter einem extrudierten Kühlkörper, was Leistung und Kosten für den durchschnittlichen Benutzer ausbalanciert.
So wählen Sie zwischen geschälten und extrudierten Kühlkörpern
Welchen Kühlkörper sollten Sie also wählen? Die Antwort hängt von den Prioritäten Ihres Projekts ab. Hier ist eine Checkliste zur Entscheidungsfindung, die Ihnen als Orientierung dienen soll:
1. Wärmebedarf: Mit wie viel Wärme haben Sie zu kämpfen? Hochleistungsgeräte (z. B. Server oder Elektrofahrzeuge) erfordern möglicherweise die überlegene Kühlung eines geschälten Kühlkörpers. Bei mäßiger Hitze funktioniert extrudiert gut.
2. Budget: Knappe Mittel? Extrudierte Kühlkörper halten die Kosten niedrig, insbesondere bei Großbestellungen. Wenn die Leistung den Aufwand rechtfertigt, lohnt sich Skived.
3. Platzbeschränkungen: Begrenzter Platz? Geschälte Kühlkörper packen mehr Kühlung auf eine kleinere Fläche. Wenn der Platz kein Problem darstellt, sind extrudierte Designs toleranter.
4. Produktionsvolumen: Kleine Auflagen mit kundenspezifischen Anforderungen bevorzugen geschälte Kühlkörper. Bei Großprojekten wird aus Effizienzgründen auf extrudierte Materialien gesetzt.
5. Materialwahl: Benötigen Sie die Leitfähigkeit von Kupfer? Skived ist Ihr Ansprechpartner. Das geringere Gewicht und die geringeren Kosten von Aluminium machen stranggepresstes Material zu einer guten Wahl.
Immer noch unsicher? Erwägen Sie die Durchführung einer thermischen Simulation oder ein Gespräch mit einem Kühlexperten, um die beste Lösung zu finden. Die Abstimmung des Kühlkörpers auf Ihre Anwendung ist der Schlüssel zum langfristigen Erfolg.
Abschluss
Wenn es um geschälte oder extrudierte Kühlkörper geht , gibt es keine allgemeingültige Antwort. Geschälte Kühlkörper bieten erstklassige Wärmeleistung, hohe Rippendichte und individuelle Anpassungsmöglichkeiten – perfekt für Hochleistungs-, Kompakt- oder Spezialanwendungen. Extrudierte Kühlkörper hingegen bieten Erschwinglichkeit, Geschwindigkeit und Vielseitigkeit, was sie zu einem Grundnahrungsmittel für die Allzweckelektronik macht.
Bei Winshare Thermal ist es uns eine Herzensangelegenheit, Ihnen dabei zu helfen, die richtigen Wärmemanagement-Tools für Ihr Projekt zu finden. Ganz gleich, ob Sie die Präzision von geschälten Kühlkörpern oder die Praktikabilität von extrudierten Designs benötigen, unser Team ist hier, um Einblicke und Optionen zu bieten, die auf Ihre Ziele zugeschnitten sind. Kontaktieren Sie uns und erfahren Sie, wie wir Sie bei Ihrer nächsten großen Idee unterstützen können – denn effektive Kühlung beginnt mit der richtigen Wahl.
Mit diesem Wissen sind Sie bereit, Ihre thermischen Herausforderungen direkt anzugehen. Für welchen Kühlkörper entscheiden Sie sich?
