Thermogel und seine Anwendung

Mit der kontinuierlichen Modernisierung elektronischer Geräte werden die Leistungsanforderungen für alle Aspekte der Ausrüstung immer höher. Hochleistungsgeräte erzeugen jedoch während des Betriebs mehr Wärme. Daher ist es entscheidend, wie die Temperatur gesteuert wird, um sicherzustellen, dass elektronische Geräte mit hoher Geschwindigkeit arbeiten.

Wenn herkömmliche thermische Spaltmaterialien nicht angebracht und installiert werden können, wird in elektronischen Geräten häufig ein äußerst zuverlässiges Wärmemanagementmaterial für Heizgeräte verwendet, nämlich Thermogel.

Was ist Thermogel?

Thermogel basiert auf Silikonharz als Grundmaterial, fügt wärmeleitenden Füllstoff und Verbindungsmaterial entsprechend einem bestimmten Konfigurationsverhältnis hinzu und verarbeitet durch eine spezielle Technologie Paste Lückenfüllermaterial, entsprechend 1:1 (Massenverhältnis), gemischt und zu Hochleistungselastomer ausgehärtet, mit der Form der Struktur, mit der besten strukturellen Anwendbarkeit und den besten strukturellen Oberflächenbeschichtungseigenschaften. Dieses Material bietet gleichzeitig einige Vorteile von Wärmedämmplatten und Wärmeleitpaste, was die Schwächen der beiden besser ausgleicht und sich besonders für Wärmeleitungsanforderungen mit begrenztem Platzangebot eignet.

Vorteile von Thermogel:

1. Hervorragende Wärmeleitfähigkeit. Thermogel ist weicher und hat eine bessere Oberflächenaffinität als Thermodichtungen und kann auf eine sehr geringe Dicke von nur 0,1 mm komprimiert werden, sodass der Wärmeübertragungseffekt deutlich verbessert wird. Zu diesem Zeitpunkt kann der Wärmewiderstand 0,08℃·in2/W-0,3 ℃·in2/W betragen, um einen Teil der Leistung von Silikonfett zu erreichen, was nicht nur einen hohen Garantiefaktor für elektronische Produkte bietet, sondern auch die Stabilität elektronischer Produkte (insbesondere Produkte, die eine hohe Wärmeableitung erfordern) während des Gebrauchs garantiert und so die Serviceleistung und Lebensdauer des Produkts verbessert;

2. Es verfügt über eine hervorragende elektrische Leistung, Alterungsbeständigkeit, Kälte- und thermische Wechselleistung (kann lange Zeit bei -40 bis 200 °C arbeiten), elektrische Isolationsleistung, Schockfestigkeit, Vibrationsabsorption und Stabilität, was den Sicherheitsfaktor elektronischer Produkte während des Gebrauchs erhöht;

3. Erfüllen Sie eine Vielzahl von Anwendungen. Es weist keine Empfindlichkeit gegenüber der Dicke auf, lässt sich gut an den Gerätemontageprozess anpassen und ist kompatibel mit den Auswirkungen von Maßtoleranzen auf zugehörige Geräte oder Strukturteile. Es kann bei niedrigem oder keinem Druck einen guten Kontakt zwischen der Heizfläche und der Kühlfläche herstellen;

4. Einfache Umformung, Dicke kontrollierbar; Hochthermische Gelprodukte benötigen keine Kühlung, Lagerung bei Raumtemperatur und sind einfach zu verwenden;

5. Das System ist farblos und transparent (außer für Sonderzwecke) und kann mit jeder Farbe verwendet werden;

6. Vorteil im Dauerbetrieb. Thermogel ist einfach zu bedienen und kann manuell oder mechanisch dimensioniert werden. Die übliche kontinuierliche Verwendungsmethode ist die mechanische Dosierung, mit der eine quantitative Festpunktkontrolle erreicht, jede Arbeitsumgebung und jeden Arbeitszustand erfüllt, Arbeitskräfte gespart und die Produktionseffizienz verbessert werden können.

Wie wählt man ein Thermogel aus?

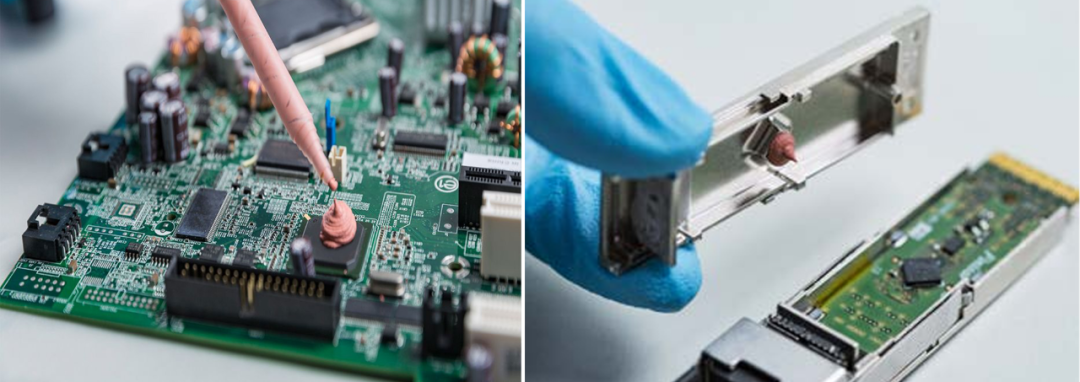

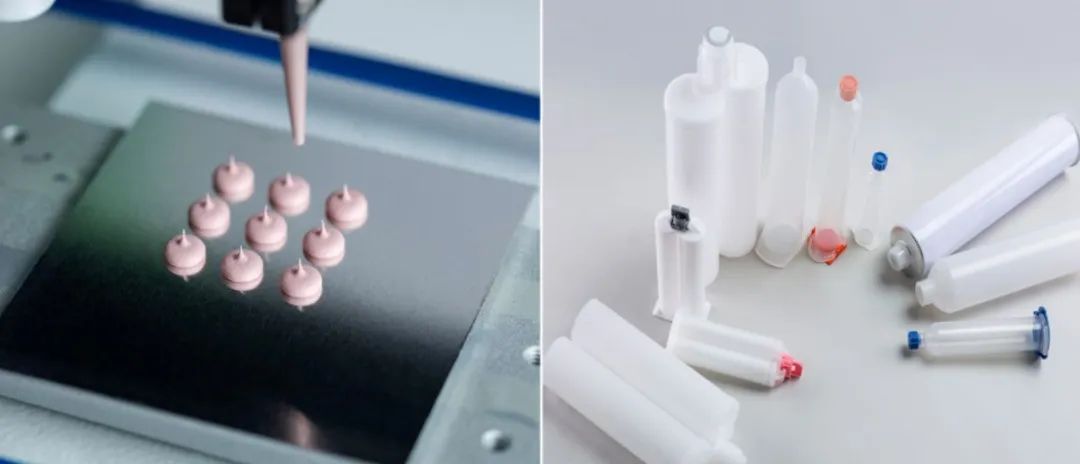

Thermogel hat einen Einzel- und Zweikomponentenunterschied. Der größte Unterschied zwischen den beiden besteht darin, dass das Einkomponenten-Thermogel dem Thermosilikonfett ähnelt und das Zweikomponenten-Thermogel der Thermosilikonfolie ähnelt. Unter normalen Umständen härtet das Einkomponenten-Thermogel nicht aus, bleibt im nassen Zustand und bietet eine hohe Ölausbeute. (Hinweis: Derzeit gibt es auch Sonderanwendungen, es können auch einzelne Komponenten ausgehärtet werden.) Das zweikomponentige Thermogel härtet aus und verfestigt sich zu einem Elastomer, das eine gewisse Kohäsion und eine geringe Ölausbeute aufweist. Die beiden wählen ihre passende Anwendung nach ihren eigenen Merkmalen aus.

Methode zur Verwendung von Thermogel:

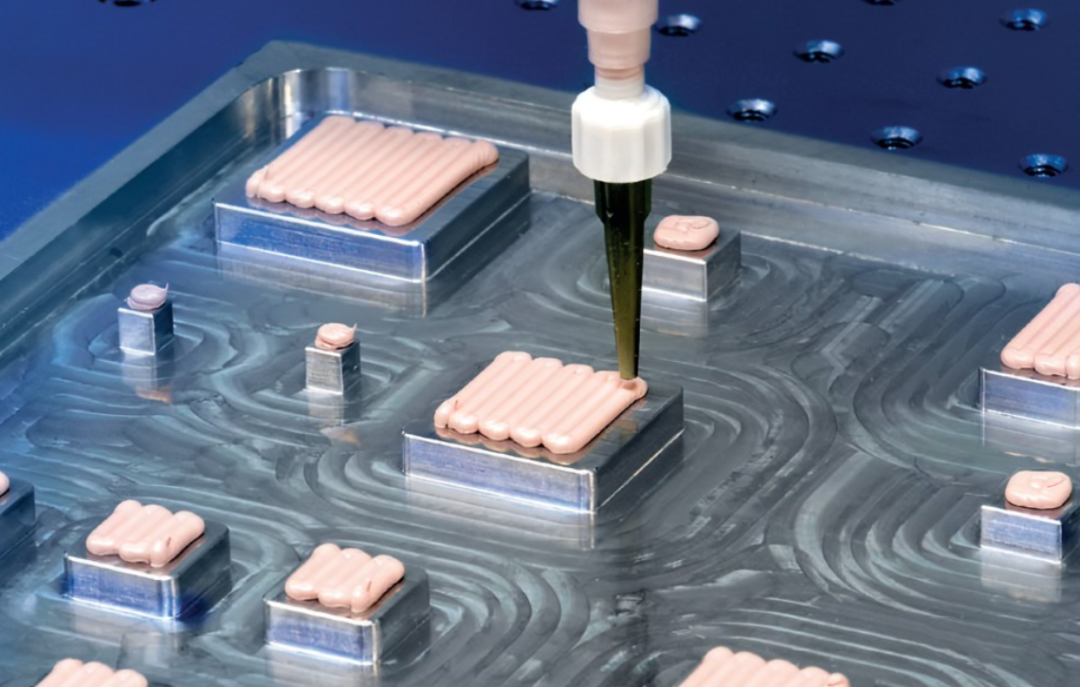

Wenn Sie den manuellen Wärmeübertragungskleber verwenden, müssen Sie die Mundabdeckung abschrauben, den Mischkopf mit Gewinde anschließen, dann den Schlauch an das Bajonett der AB-Klebepistole stecken und den Kleber kräftig auftragen. Der AB-Kleber wird von der Klebepistole zum Mischkopf extrudiert, und das gleichmäßige Mischen wird unter der Führung des Fadens abgeschlossen, und schließlich wird der Wärmeübertragungskleber entsprechend dem Design der Wärmeableitungsstruktur gleichmäßig in die Heizposition gemischt. Das Thermogel vom Spendertyp kann direkt nach der Anleitung des Spenders betrieben werden.

Unterschiedliche Wärmeleitfähigkeit, verschiedene Hersteller von Thermogelen. Die Aushärtungszeit ist nicht gleich, und die Aushärtungstemperatur hat einen Einfluss auf die Aushärtungszeit. Es kann nur eine strikte Beachtung der entsprechenden Anweisungen durchgeführt werden. Im Allgemeinen erfährt das Kolloid beim Kontakt von Klebstoff A und B aus dem Mischkopf zunächst einen Viskositätsanstieg, die Oberfläche trocknet allmählich, die innere Aushärtung, die Härte nimmt weiter zu, wenn sich die Endhärte nicht mehr ändert, was darauf hinweist, dass das Thermogel vollständig zu einem Elastomer ausgehärtet ist.

Anwendung von Thermogel:

Thermogel wird häufig in LED-Chips, Kommunikationsgeräten, Mobiltelefon-CPUs, Speichermodulen, IGBTs und anderen Leistungsmodulen sowie im Leistungshalbleiterbereich verwendet.

1. Zu den typischen Anwendungen gehört die Wärmeübertragung zwischen den Antriebsmodulkomponenten und dem Gehäuse in der Automobilelektronik, wie z. B. Motorsteuergerät, Vorschaltgerät, Kraftstoffpumpensteuerung und Servolenkungsmodulen, die vor allem eine hohe Garantie für die Wärmeableitung bieten und die Leistung und Lebensdauer des Produkts verbessern.

2. LED-Birne in der Antriebsleistung. Beim Export von LED-Leuchten verwenden Hersteller zum Bestehen der UL-Zertifizierung Zweikomponenten-Vergusskleber zum Vergießen. Bei der aktuellen Qualität der LED-Lampenperlen ist für die in die USA exportierten Lampen eine Garantie von 50.000 Stunden kein Problem, der Fehler liegt in der Stromversorgung, die Verwendung von Vergusskleber nach dem Vergießen kann nicht entfernt werden, sondern nur verschrottet und die gesamte Lampe ersetzt werden.

Wenn das Thermogel zum lokalen Auffüllen der Stromversorgung verwendet wird, kann die Wärme effektiv exportiert werden und die Stromversorgung kann bei Problemen mit der Stromversorgung problemlos ausgetauscht werden, was dem Unternehmen Kosten spart. Wenn es jedoch für wasserdichte Lampen erforderlich ist, ist es immer noch notwendig, Vergusskleber anstelle von Gel zu verwenden. Da das Thermogel nach dem Aushärten nicht stark haftend ist, kann es nicht wasser- und feuchtigkeitsbeständig sein.

3. LED-Tageslichtröhre. Damit das Netzteil an beiden Enden nicht einen großen Teil der Lampengröße einnimmt, ist die Raumgestaltung der beiden Netzteile relativ klein, und die Leistung der 1,2-Meter-LED-Leuchtstofflampe ist normalerweise auf 18 W bis 20 W ausgelegt, sodass der Wärmefluss des Antriebsnetzteils groß ist. Wärmegel kann in die Lücke des Netzteils gefüllt werden, insbesondere wenn es am Netzteil angebracht ist, um die Wärmeableitung zu unterstützen und die Lebensdauer der Lampe zu verlängern. Bei einigen Netzteilen mit versiegelten Modulen kann lokal Wärmegel eingefüllt werden, um den Effekt der thermischen Wärmeableitung zu erzielen.

4. Wärmeableitung des Chips. Ähnliche Prozessoren und Kühlkörper in der Mitte der Silikonfettschicht haben das gleiche Prinzip. Ihre Aufgabe besteht darin, die vom Prozessor abgegebene Wärme schneller auf den Kühlkörper übertragen zu können, der dann an die Luft abgegeben wird.

5. Wärmeableitung des Mobiltelefonprozessors. Das Thermogel wird im Prozessor des Huawei-Mobiltelefons verwendet und zwischen Chip und Abschirmung aufgetragen, um den Kontaktwärmewiderstand zwischen Chip und Abschirmung zu verringern und eine effiziente Wärmeableitung des Chipsatzes zu erreichen. Da das Thermogel außerdem über eine ausgezeichnete Benetzbarkeit verfügt, kann es einen niedrigen Rc (Kontaktwiderstand) gewährleisten, um ein Wärmemanagement zu erreichen. Selbst in den am stärksten erhitzten Smartphone-Komponenten wie integrierten Schaltkreisen (IC) und Zentraleinheiten (CPU) ist es nicht leicht, Hotspots zu bilden, und der Wärmeableitungseffekt ist besser als bei nur mit Thermographit beschichteten Bauteilen. Erwähnenswert ist, dass sich das Thermogel zur Nacharbeit leicht und rückstandsfrei entfernen lässt, was ein großer Vorteil für Consumer-Geräte ist und von Smart-Device-Herstellern sehr geschätzt wird.
