3200 W flüssige Kühlplatten-Wärmelösung

Um der wachsenden Nachfrage nach leistungsstarken Kühllösungen gerecht zu werden, hat Winshare Thermal eine 3200-W-Flüssigkeitskühlplatten-Wärmelösung entwickelt. Herkömmliche luftgekühlte Kühlkörper erfüllen oft nicht die strengen Anforderungen unserer Kunden, weshalb Flüssigkühlplatten eine hervorragende Alternative darstellen.

Designanforderungen

• Gesamtwärmeleistung: 3200 W

• Flüssigkeitsdurchfluss: 0,3 Kubikmeter pro Stunde

• Maximale Oberflächentemperatur: Weniger als 60 °C

• Einlasswassertemperatur: 25 °C

• Umgebungstemperatur: 25 °C

Hauptmerkmale der Liquid Cold Plate

• Material: Hergestellt aus hochwertigem Aluminium für leichte und effiziente Wärmeübertragung.

• Kühlrohre: Integrierte Kupferrohre verbessern die Wärmeleitfähigkeit.

• Abdichtung: Lücken werden mit Epoxidharz gefüllt, um Haltbarkeit zu gewährleisten und Undichtigkeiten zu verhindern.

Das Design der flüssigen Kühlplatte bewältigt effektiv hohe thermische Belastungen und sorgt gleichzeitig für optimale Betriebstemperaturen, sodass es für eine Vielzahl von Anwendungen geeignet ist.

Designprozess

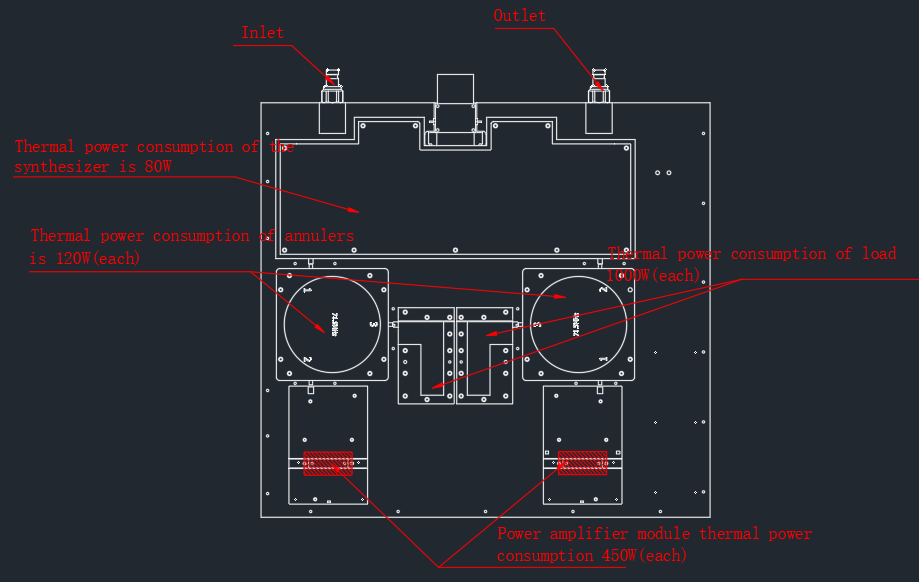

Zeichnung entwerfen:

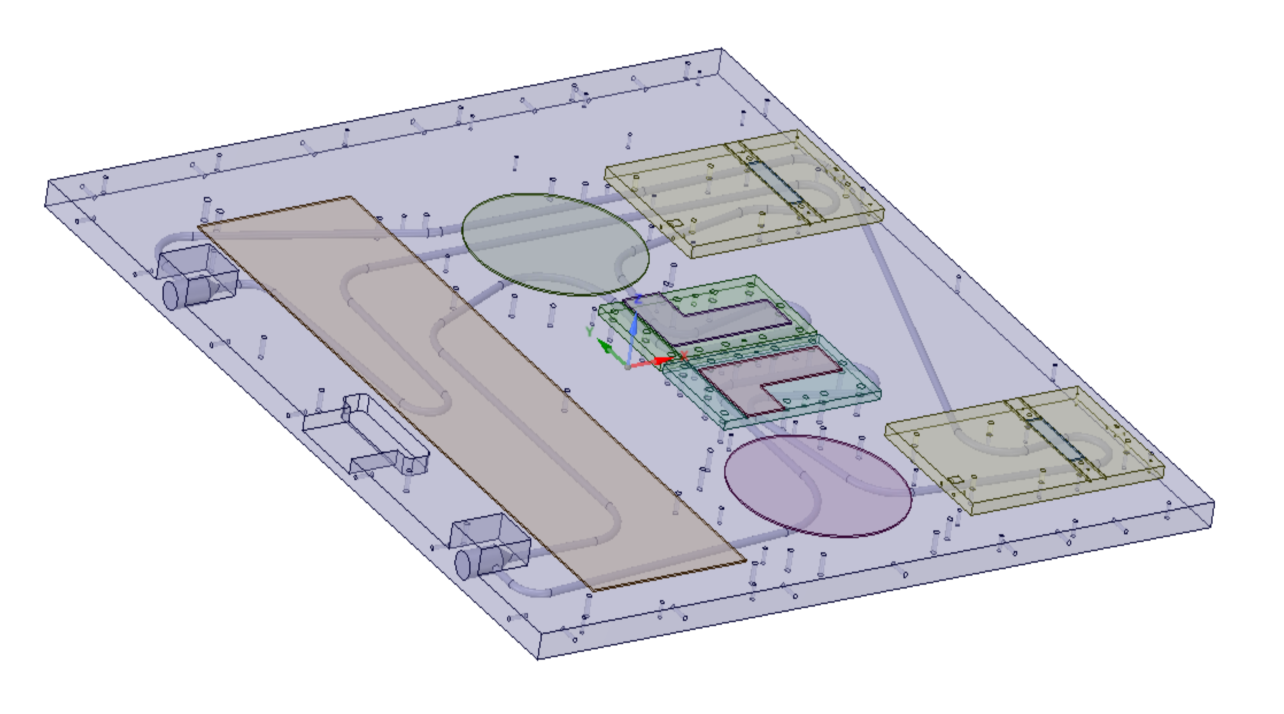

Das Flussmodell wird aus der Ansys16.0 SCDM-Software extrahiert:

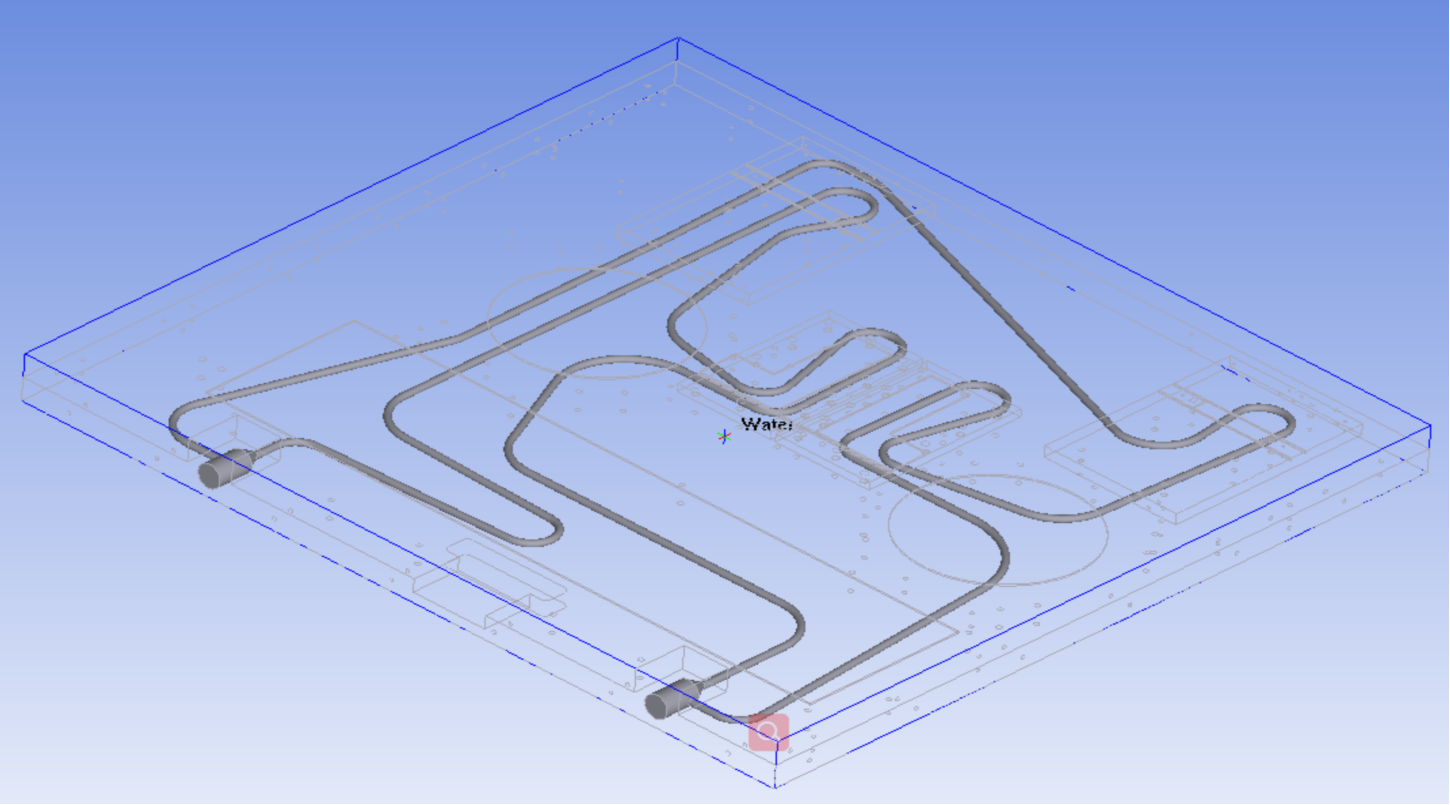

Vereinfachtes Modell und Wärmequelle in der Ansys-Software

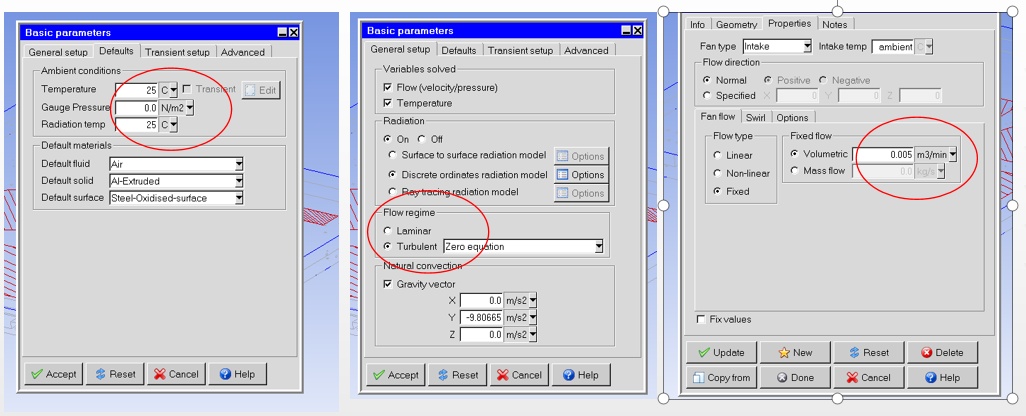

Parametereinstellungen 1

Parametereinstellungen 2

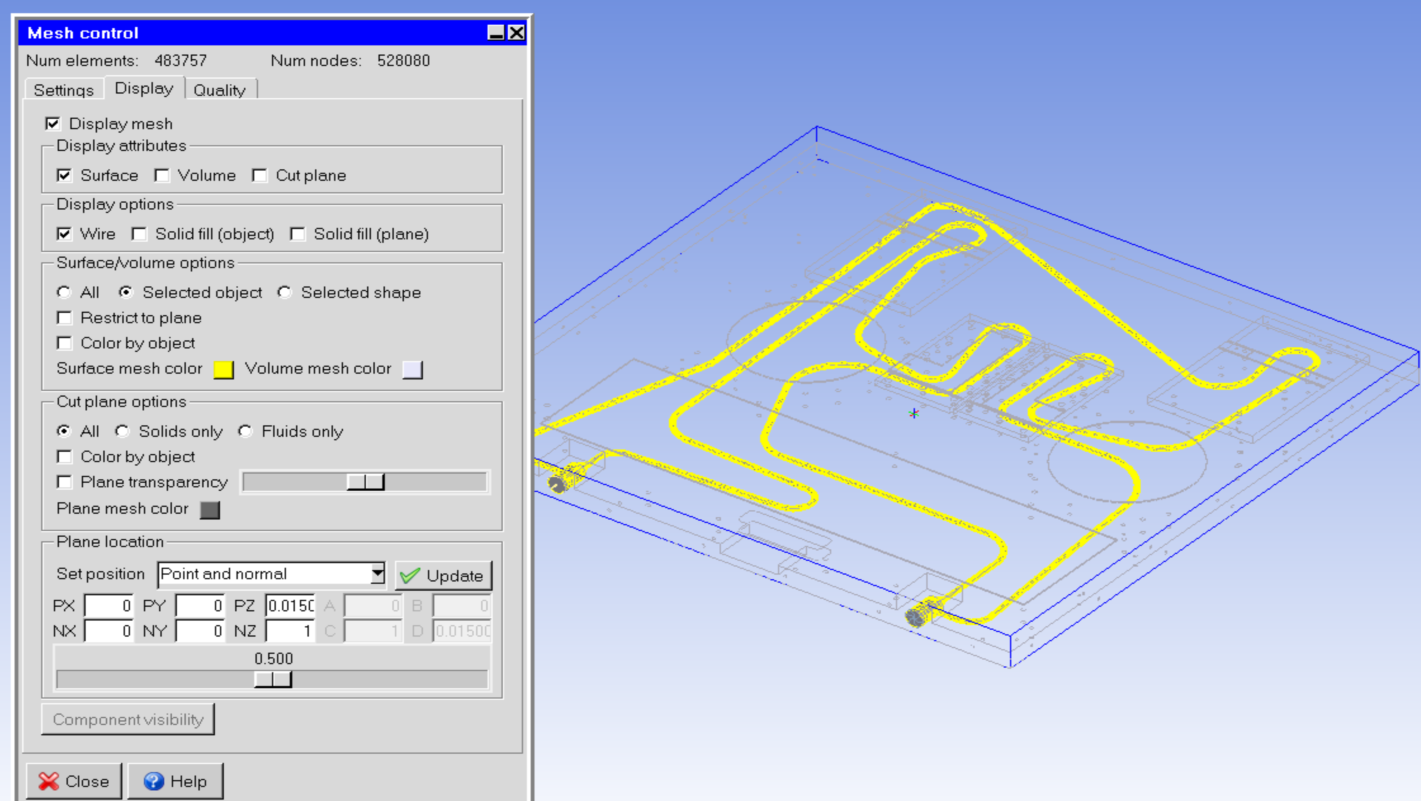

Vernetzung von Flüssigkeitsmodellen

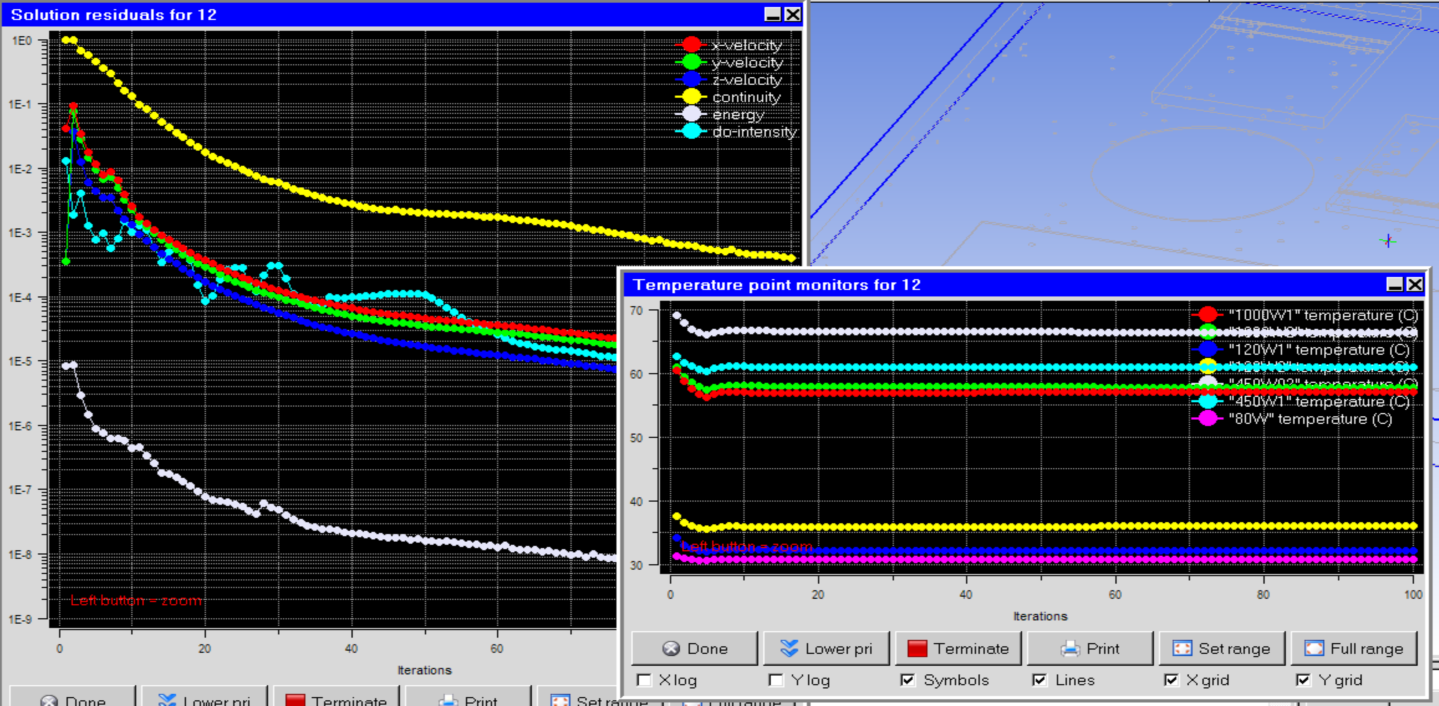

Laufende und konvergente Funktionen

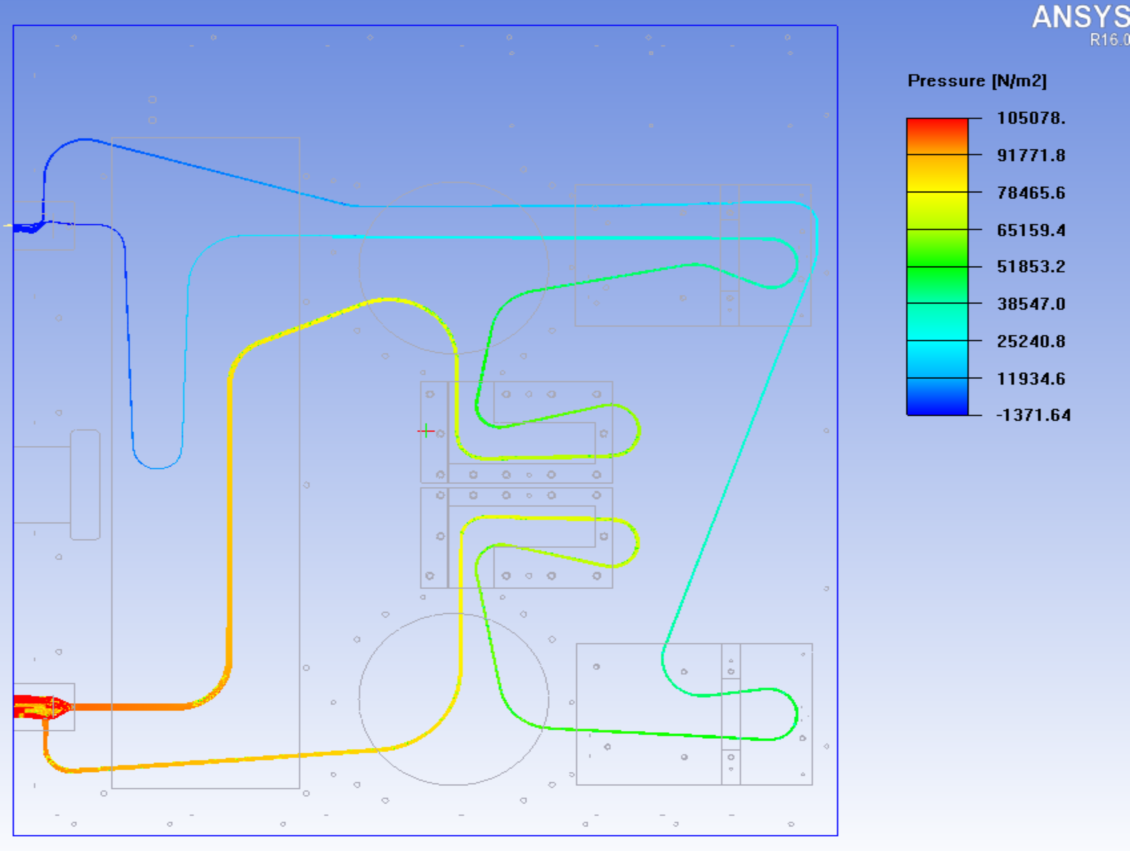

Drucknephogrammverteilung

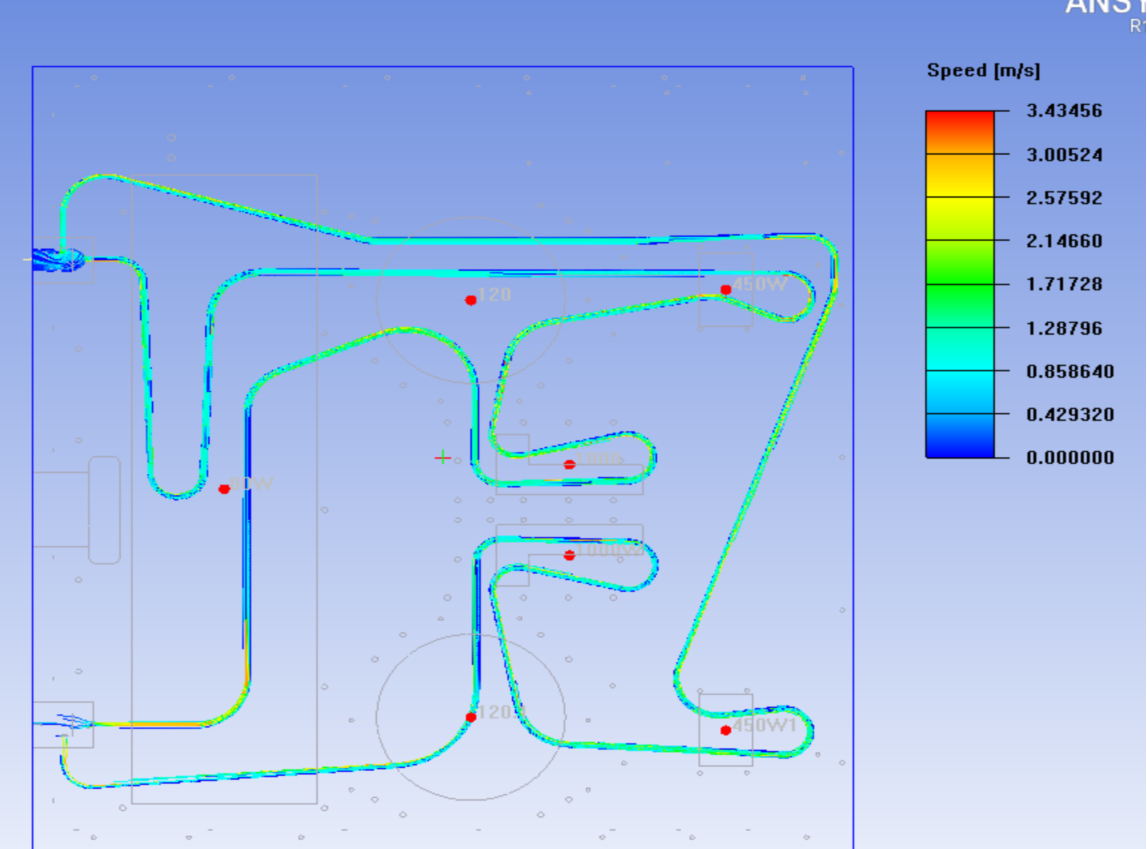

Geschwindigkeits-Nephogramm-Verteilung

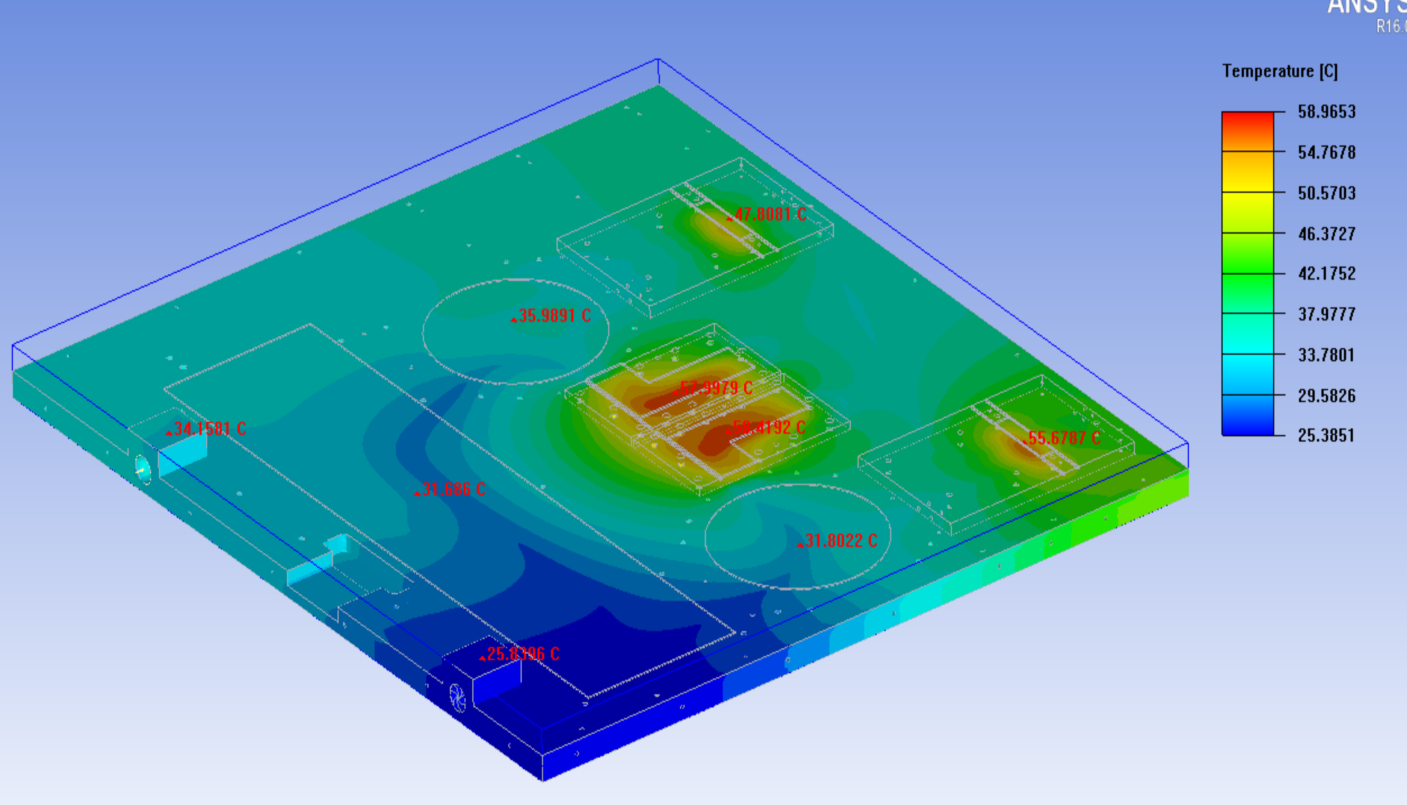

Gesamttemperaturverteilungsdiagramm des Moduls

Die Ergebnisse:

Es wird einen geringfügigen Unterschied zwischen dem vereinfachten Modul und dem tatsächlichen Beispiel geben.

Die maximale Oberflächentemperatur der Flüssigkabeljau-Platte beträgt 58,96 °C, womit die Kundenanforderung von 60 °C erfüllt werden kann.

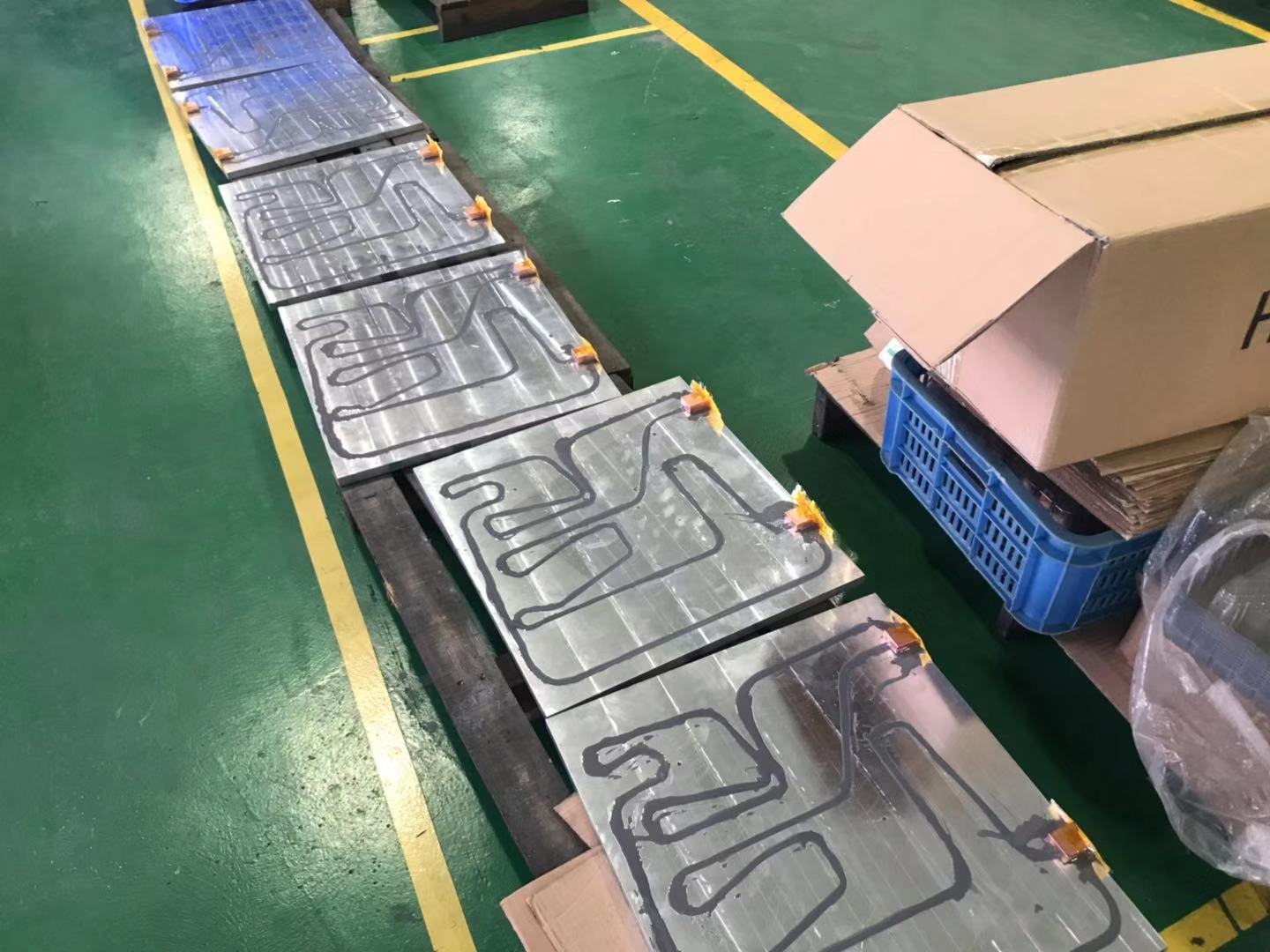

Herstellung der Probe
