Flüssige Kühlplatten sind für 1560 W bis 3760 W im Kühlsystem verantwortlich

Flüssigkühlplattenkühlungsprojekt 1560 W

Im Bereich der Kommunikation benötigt der Kunde eine hohe Leistung flüssige Kühlplatten.

Der Prozess des gesamten Produkts besteht aus Kupferrohr und Aluminiumplatte, die im Epoxidharzverfahren hergestellt werden

• Lösung 1: Leistung: = 250 W * 4 + 80 W + 30 W * 4 + 40 W * 4 + 50 W * 4 = 1560 W;

• Al6061-Platte + Kupferrohre

• Epoxidgebundener Prozess

• Eingangsdurchfluss 0,0034 m³/min (0,2 m³/h)

• Umgebung 25℃

• Flüssige Kühlplattenoberfläche. Die maximale Temperatur liegt unter 45 °C

• Der Temperaturunterschied desselben Chiptyps beträgt etwa 3 ℃

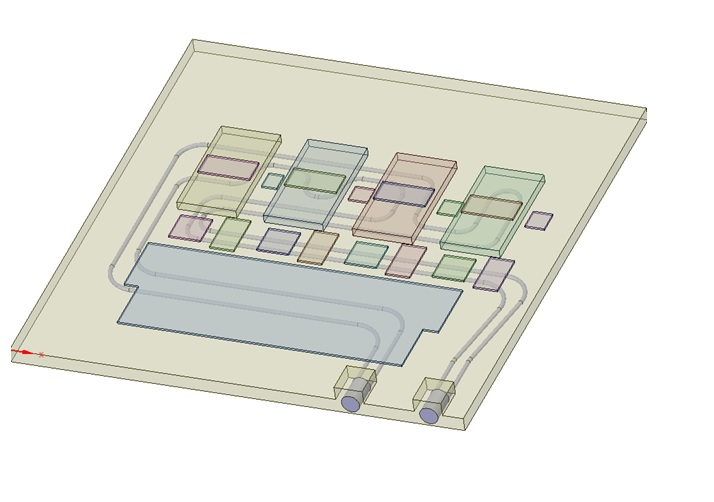

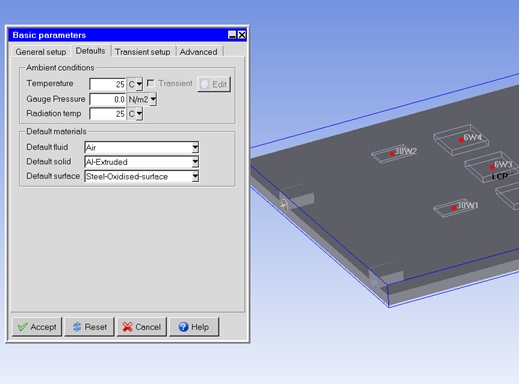

Ansys16.0-Designmodell

• Umgebungstemperatur 25 ℃

• Wärmestrahlung wird nicht berücksichtigt

• Turbulentes Strömungsregime

• Betriebsdruck 101325 N/m2 bei natürlicher Konvektion

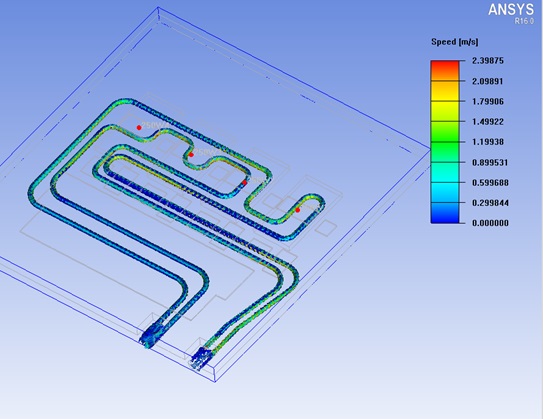

Verteilung der Wassergeschwindigkeit

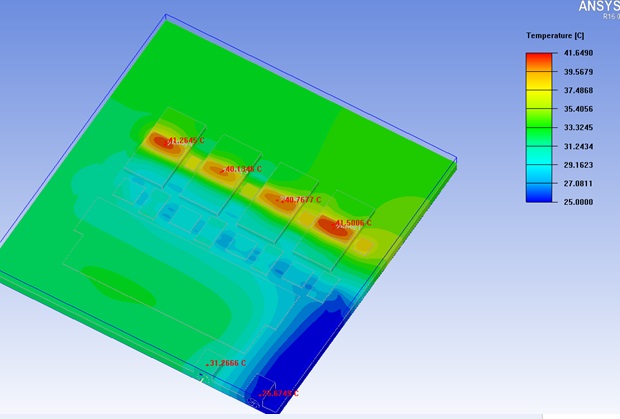

Temperaturverteilung

Die Ergebnisse

Dieses Modell basiert auf Anysis16.0, das sich vom tatsächlichen LCP unterscheidet.

Maximale Temperatur eingeschaltet Kühlkörper Oberfläche ist 41,6℃.

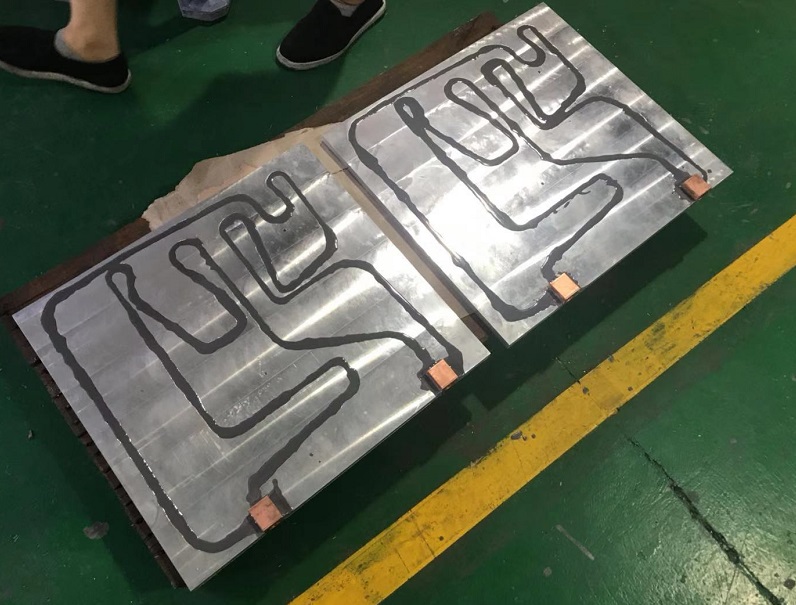

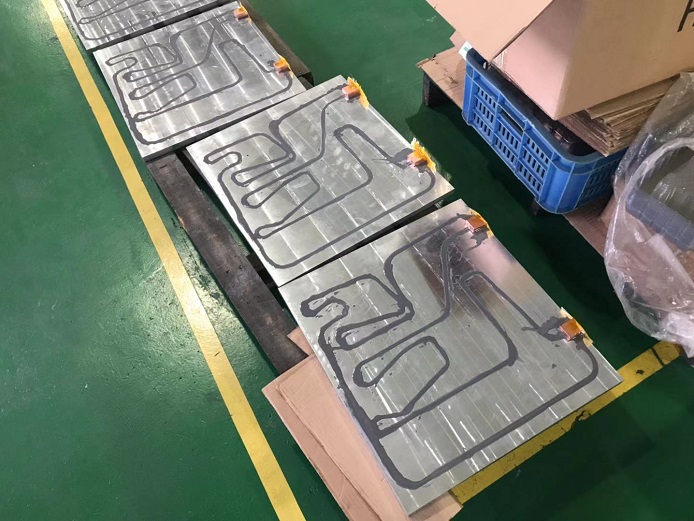

Bearbeitungsprodukte:
