Flüssigkeitskühlplatten sind für 1000 W verantwortlich

Flüssigkühlplattenkühlungsprojekt 1000 W

Im Bereich der Kommunikation benötigt der Kunde eine hohe Leistung flüssige Kühlplatten.

Der Prozess des gesamten Produkts besteht aus Kupferrohr und Aluminiumplatte, die im Epoxidharzverfahren hergestellt werden

• Leistung1: 3*380W=1080W;

• ADC 12-Material

• Flüssige Kühlplatte mit FSW-Verfahren

• Eingangsdurchflussrate 0,01 m³/min (0,6 m³/h)/10 l/min

• Umgebung 45℃ Flüssige Kühlplattenoberfläche

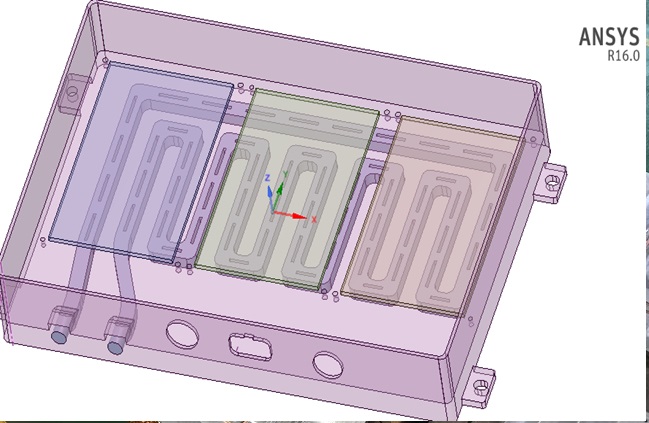

Ansys16.0-Designmodell

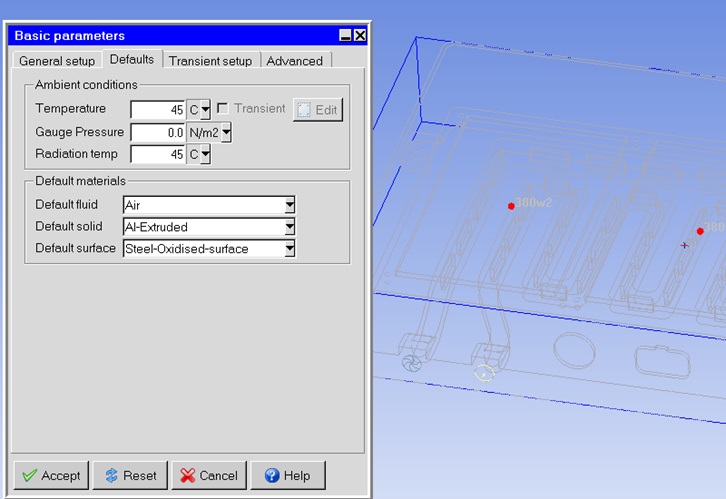

• Umgebungstemperatur 45 ℃

• Wärmestrahlung wird nicht berücksichtigt

• Turbulentes Strömungsregime

• Betriebsdruck 101325 N/m2 bei natürlicher Konvektion

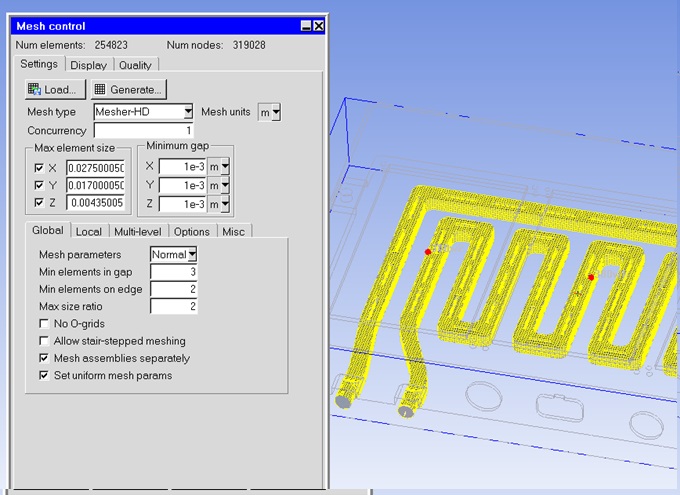

• Die Anzahl der Maschen beträgt 319028

• Legen Sie einheitliche Netzparameter fest

• Mesh-Baugruppen separat

• Mehrstufige Vernetzung zulassen

• Minimale Lückenänderungen zulassen

Verteilung der Wassergeschwindigkeit

Temperaturverteilung

Die Ergebnisse

• Bei Verwendung der einfachen Modellmethode weicht das Ergebnis vom tatsächlichen Modul ab.

• Der kundenspezifischer Kühlkörper Die maximale Oberflächentemperatur beträgt 49,69 °C, △T=49,69-45=4,69 °C

• Die tatsächlichen Daten des Strömungswiderstandstests würden bei etwa 0,21–0,3 Bar liegen

Bearbeitungsprodukte:
