Thermische Lösung für 800-W-Laserkühlungsprojekt

Anzahl Durchsuchen:42     Autor:Site Editor     veröffentlichen Zeit: 2021-06-18      Herkunft:Powered

Heatpipe-Kühlkörper, Wärmelösung für 800-W-Laserkühlungsprojekt.


Die Designanforderungen:

LD1-Leistung: 6 * 70 W = 420 W;

LD2-Leistung: 1 * 35 W = 35 W;

LD3-Leistung: 1 * 13 W = 13 W;

MOS-Chipsätze: 8 Gruppen * 30 = 240 W;

Lüfter: PF92252V1-1000C-A99 X3St

Kühlkörper: Extrusionsprozess

Die LD-Temperatur der Pumpenquelle sollte 55 Grad nicht überschreiten (Temperaturunterschied weniger als

15 Grad), wenn es in einer 40-Grad-Umgebung getestet wird.

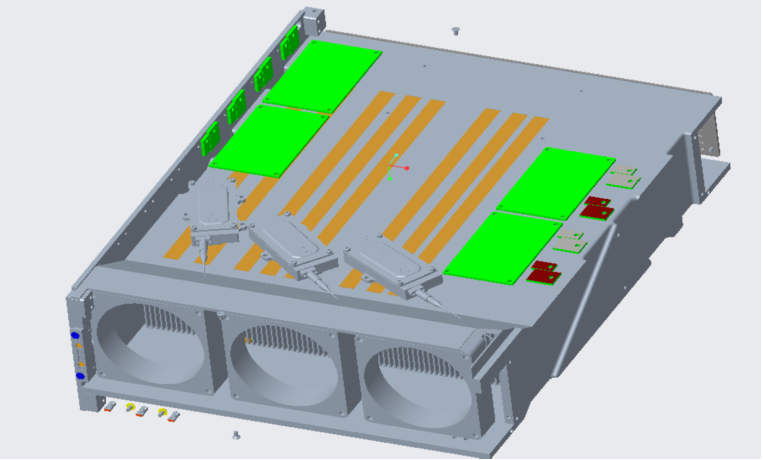

3D-Konstruktionsmodell in Creo

71

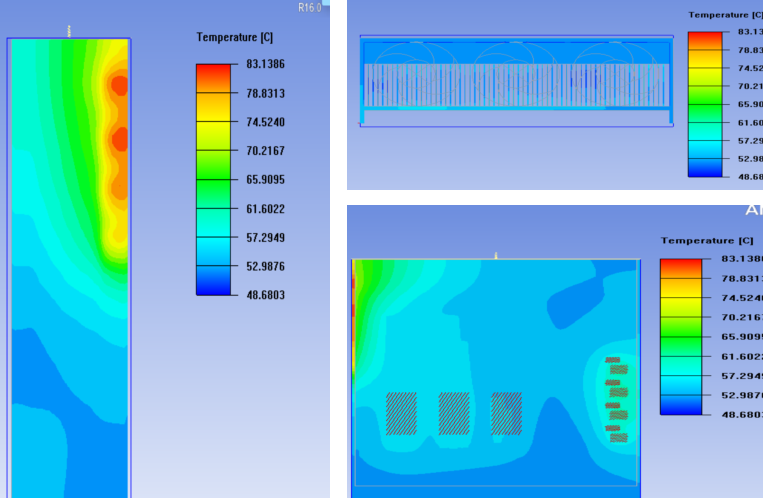

Orientieren Sie positive X, Y, Z

72

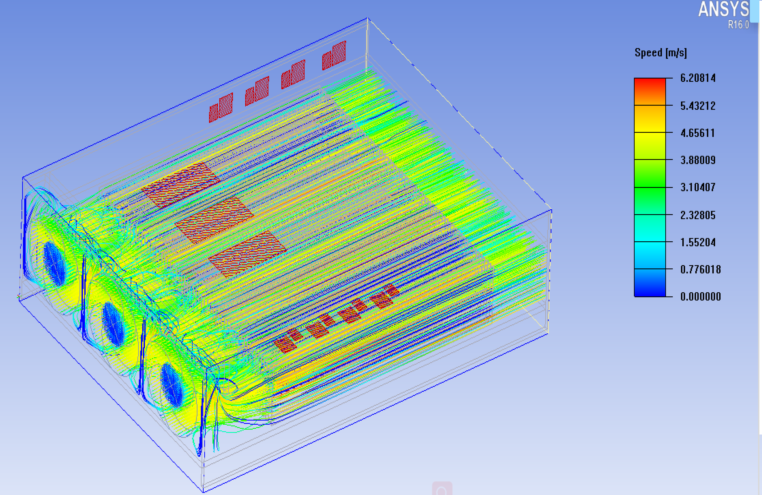

Orientieren Sie positive X, Y, Z

73

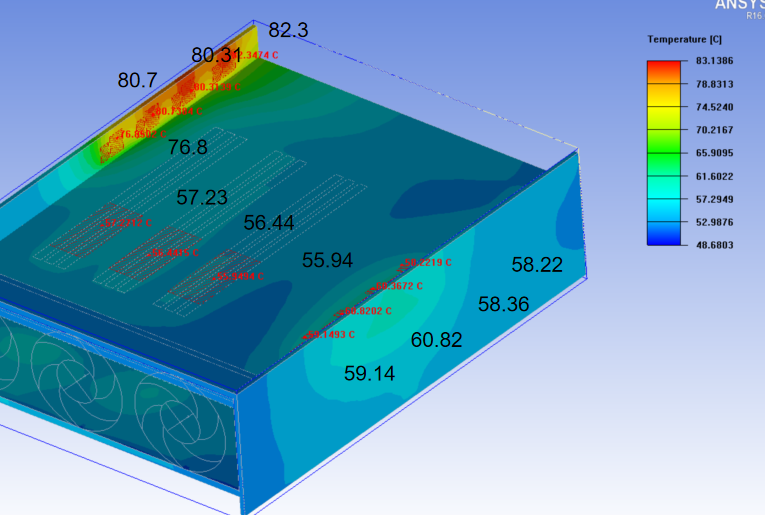

LD4, LD5, LD6 Temperatur- und MOS-Chipsatzverteilung

74


Die Ergebnisse:

Das Modul verwendet die einfache Modellmethode, das Ergebnis und das tatsächliche Ergebnis werden unterschiedlich sein.

Diese LD-Leistung beträgt etwa 55–57 Grad.

MOS Chepsits: 59-83 Grad.

78
